Ano ang isang capsule pressure gauge? Ang istraktura at mga parameter ng gauge ng presyon ng kapsula

Sa larangan ng pagsukat ng mababang presyon, ang gauge ng presyon ng kapsula ay may isang makabuluhang posisyon dahil sa kanilang mataas na kawastuhan at katatagan. Kung ito ay para sa pagsubaybay sa mababang presyon sa mga pipeline ng gas, mga sistema ng bentilasyon, o mga vessel ng reaksyon ng kemikal, ang kanilang pagkakaroon ay makikita sa lahat ng dako. Ngayon, suriin natin ang mga kahulugan ng modelo, komposisyon ng istruktura, at materyal na pagpili ng mga gauge ng presyon ng kapsula nang detalyado.


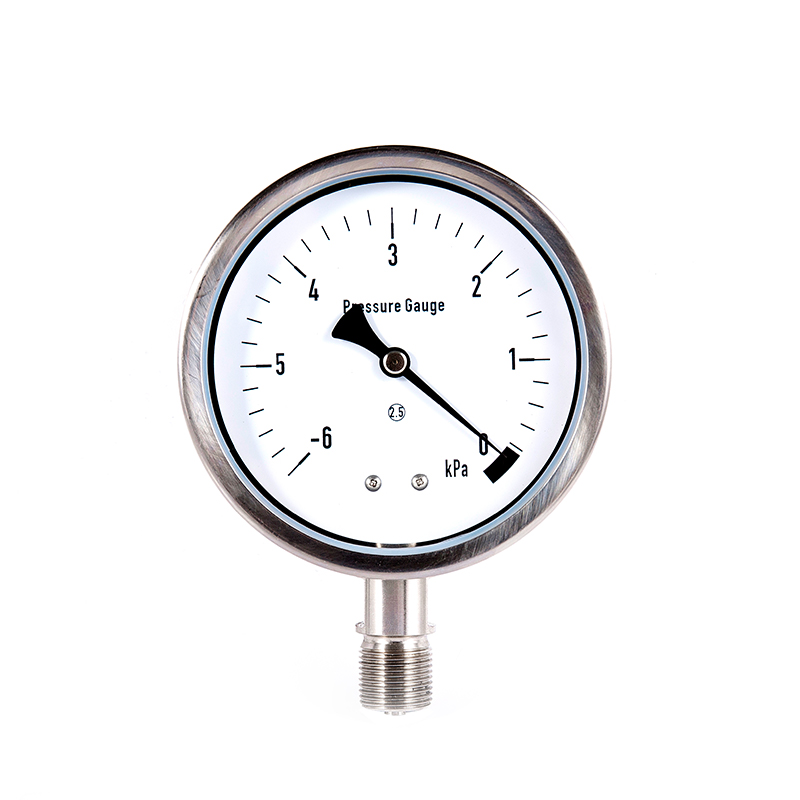

Capsule Pressure Gauge: Model
Pangunahing Modelo: Nagsisimula sa "ye", kung saan ang "y" ay nakatayo para sa gauge ng presyon, at ang "E" ay partikular na tumutukoy sa istruktura ng dayapragm (naiiba sa "Y" sa ordinaryong mga gauge ng presyon ng spring tube).
DIAL Diameter: Ang numero kaagad na sumusunod sa pangunahing serial number ay nagpapahiwatig ng diameter ng dial (yunit: mm). Halimbawa, ang YE-100 ay nangangahulugang ang diameter ng dial ay 100mm, habang ang YE-150 ay 150mm. Ang mas malaki ang dial, mas mataas ang katumpakan ng pagbabasa, na ginagawang angkop para sa mga senaryo na nangangailangan ng pag-obserba ng pangmatagalan.
Espesyal na Identifier ng Pag -andar: Ang ilang mga modelo ay magkakaroon ng karagdagang mga titik na nagpapahiwatig ng mga espesyal na pag -andar. Halimbawa, sa "Ye-100B", ang "B" ay maaaring magpahiwatig ng isang hindi kinakalawang na asero na materyal na may mga gilid; Sa "YE-100Z", ang "Z" ay nagpapahiwatig ng pag-install ng ehe (default ay pag-install ng radial).
Halimbawa: Ang "Ye-100BZ" ay nagpapahiwatig "hindi kinakalawang na asero na materyal, i-dial ang diameter 100mm, axial-mount Capsule Pressure Gauge". Sa pamamagitan lamang ng pagtingin sa numero ng modelo, maaari mong mabilis na matukoy kung natutugunan nito ang iyong mga kinakailangan sa paggamit.

Structural Division ng Capsule Pressure Gauge
Bagaman ang capsule pressure gauge ay hindi malaki sa laki, ang panloob na istraktura nito ay mapanlikha dinisenyo, at ang lahat ng mga sangkap ay nagtutulungan upang makamit ang tumpak na pagsukat ng mababang presyon.

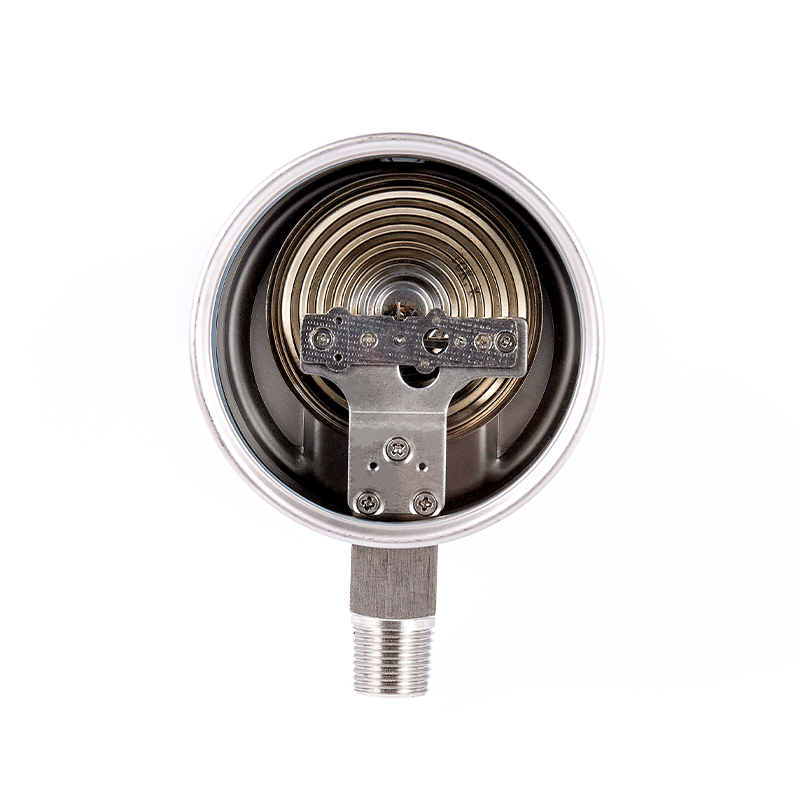

Elemento ng pagsukat ng pangunahing: kapsula

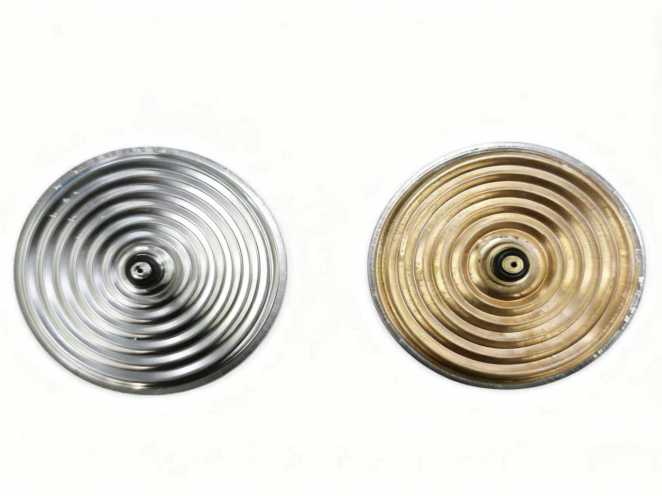

Nabuo ito sa pamamagitan ng pag -welding ng mga gilid ng dalawang diaphragms ng metal (karaniwang gawa sa haluang metal na tanso o hindi kinakalawang na asero), na lumilikha ng isang selyadong flat circular box. Kapag ang sinusukat na daluyan ay pumapasok sa kahon ng dayapragm, ang dayapragm ay sumasailalim sa nababanat na pagpapapangit (pagpapalawak o pag -urong) dahil sa epekto ng presyon. Ito ang "mapagkukunan ng kapangyarihan" para sa pagsukat ng presyon.
Mekanismo ng Paghahatid: Pinapalakas ang maliliit na pag -iwas
Ang pagpapapangit ng dayapragm ay napakaliit. Kailangan itong palakihin sa pamamagitan ng mga mekanismo ng paghahatid tulad ng pagkonekta ng mga rod at gears bago ito ma -drive ang pointer upang paikutin. Ang prosesong ito ay katulad ng "prinsipyo ng pingga", na nagko -convert ng maliliit na pagbabago ng presyon sa nakikitang pag -aalis ng pointer.
Sistema ng indikasyon: biswal na nagtatanghal ng mga halaga ng presyon
Kasama dito ang mga payo at dial. Ang mga yunit ng scale ay karamihan sa KPA (Kilopascals) o MPA (megapascals, na karaniwang ginagamit para sa mga aplikasyon na may mababang saklaw). Ang ilang mga espesyal na modelo ay maaari ring magpahiwatig ng mga yunit tulad ng bar, pinadali ang pagbabasa sa iba't ibang mga sitwasyon.
Shell at koneksyon
Pinoprotektahan ng panlabas na shell ang mga panloob na sangkap at naghahain din ng mga pag-andar ng dust-proof at kahalumigmigan-patunay; Ang mga konektor ay ginagamit upang ikonekta ang sinusukat na pipeline, na nagpapakilala sa medium pressure sa kapsula. Ang mga pagtutukoy ng interface tulad ng (M20*1.5) ay kailangang tumugma sa pipeline.

Pagpili ng materyal at mga senaryo ng aplikasyon
Ang materyal ng gauge ng presyon ng dayapragm ay direktang nakakaapekto sa kaagnasan, buhay ng serbisyo at naaangkop na kapaligiran. Kapag pumipili nito, dapat isaalang -alang ng isa ang mga katangian ng sinusukat na daluyan.
1. Materyal ng kahon ng lamad:
Copper alloy: Mababang gastos at mahusay na pagkalastiko, na angkop para sa pagsukat ng mga di-nakakahabag na gas (tulad ng hangin, nitrogen) o neutral na likido.
Hindi kinakalawang na asero: Nagpapakita ng malakas na paglaban ng kaagnasan at maaaring magamit upang masukat ang media na may mga kinakailangang bakas na sangkap (tulad ng bahagyang acidic gas, singaw sa mga kahalumigmigan na kapaligiran). Ito ay mas matibay sa mga industriya ng kemikal, mga lugar sa baybayin, atbp.
2. Shell Material:
Ordinaryong bakal na carbon: Ang ibabaw na ginagamot ng pintura, mababang gastos, angkop para sa tuyo at hindi nakakaugnay na panloob na kapaligiran.
Hindi kinakalawang na asero: mas mataas na antas ng proteksyon, may kakayahang pigilan ang kahalumigmigan, alikabok at banayad na mga gas na gas, na angkop para sa mga panlabas o malupit na kapaligiran.
3. Materyal ng Sealing:
Ang pagbubuklod sa pagitan ng magkasanib at pabahay ay karaniwang ginagawa gamit ang nitrile goma o silicone goma. Ang nitrile goma ay may mahusay na paglaban sa langis, habang ang silicone goma ay mas lumalaban sa mataas na temperatura. Ang pagpili ng materyal ay maaaring gawin batay sa temperatura at mga katangian ng daluyan.

Bagaman ang mga gauge ng presyon ng kapsula ay pangunahing ginagamit sa "mga patlang na mababang presyon", ang mga ito ay kailangang-kailangan sa mga industriya tulad ng kaligtasan ng gas, pagsubaybay sa kapaligiran, at pagproseso ng pagkain. Upang masulit ang kanilang halaga sa tamang posisyon, kinakailangan upang maunawaan ang kanilang mga kahulugan ng modelo, maunawaan ang mga prinsipyo ng istruktura, at piliin ang naaangkop na mga materyales. Sa susunod na pagbili, maaari kang sumangguni sa gabay na ito upang madaling mahanap ang angkop na modelo!
