1. Pangkalahatang -ideya
Ang pressure transmiter na ito ay may mataas na sensitivity, mataas na katumpakan at malakas na kakayahan ng anti-overload. Ginawa ng mga na -import na sensor, ang sensor at circuit circuit ay lubos na isinama; Ang shell ay isang integral na hindi kinakalawang na tubo ng bakal, at ang zero point at pakinabang ng circuit ay hindi kailangang ayusin; Malakas na kakayahan ng anti-panghihimasok, acid at alkali na pagtutol, pangmatagalang katatagan at pagiging maaasahan.
2. Paano ito gumagana
Ang compact pressure transmitter ay gumagamit ng mga na-import na pressure chips, at ang mga sensitibong sangkap ay konektado sa mga tulay ng wheatstone sa pamamagitan ng pagsasabog o mga proseso ng pagtatanim ng ion, at ang mga diaphragms na sensitibo sa presyon ay nabuo sa ilalim ng mga tulay ng teknolohiya ng micromachining. Kapag ang presyon ay inilalapat sa dayapragm, ang mga pagbabago sa halaga ng paglaban at isang linear output signal ay nabuo na proporsyonal sa inilapat na presyon. Nagdagdag kami ng isang suplay ng kuryente ng DC sa tulay ng Wheatstone, at gagawa ito ng isang output ng isang signal ng boltahe ng DC. Matapos ang pangalawang linya ng conversion, natanto ang output ng two-wire 4ma ~ 20ma.
3. Mga katangian ng pag -andar
◆ Magandang katatagan, kapunuan, zero na pangmatagalang katatagan hanggang sa 0.2%fs/ taon. Sa saklaw ng temperatura ng kabayaran 0 ° C ~ 70 ° C, ang temperatura naaanod ay mas mababa sa 0.2%FS, at ang temperatura naaanod ay mas mababa sa 0.5%fs Sa buong pinapayagan na saklaw ng temperatura ng operating.
◆ Sa pamamagitan ng reverse protection at kasalukuyang paglilimita sa proteksyon circuit, ang transmiter ay hindi masisira kapag ang positibo at negatibong mga poste ay nababaligtad sa pag -install , at ang Ang transmiter ay awtomatikong limitahan ang kasalukuyang sa loob 35ma Kapag ito ay hindi normal.
◆ Solid na istraktura, walang gumagalaw na bahagi, mataas na pagiging maaasahan, mahabang buhay ng serbisyo.
◆ Ang gas, tubig, langis at singaw ay maaaring masukat nang may mataas na katumpakan, at hindi ito apektado ng masa ng sinusukat na daluyan.
◆ Madaling pag -install, simpleng istraktura, matipid at matibay.
4. Pangunahing mga teknikal na parameter
| Saklaw ng pagsukat | （ 0 ～ 10 ） KPA ～ （ 0-40 ） MPA |
| Maximum na labis na karga | 2 beses ang karaniwang saklaw |
| Mga anyo ng presyon | Gauge pressure, bahagyang pagkakaiba -iba ng presyon |
| Klase ng kawastuhan | 0.5%f · S |
| Supply boltahe | 24v dc |
| Paglaban ng pag -load | ≤ 250 Ω |
| Pagsukat ng daluyan | Presyon ng singaw o gas, likido |
| Pangmatagalang katatagan | ± 0.2% f · S/ taon |
| Nakapaligid na kamag -anak na kahalumigmigan | ≤ 95% |
| Magbayad para sa temperatura | 0 ℃～ 70 ℃ |
| Temperatura ng pagpapatakbo | -10 ℃～ 70 ℃ |
5. Istruktura mga tampok
| enclosure | Hindi kinakalawang na asero monolitik |
| Pangunahing materyal na istraktura | Sus304 、 Sus316 |
| Koneksyon ng presyon | M20 × 1.5 |

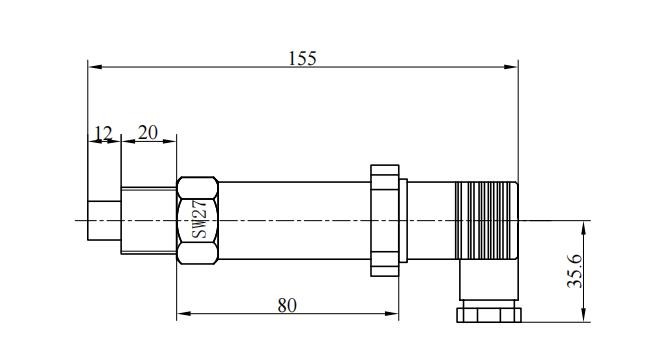

6 . Mga Dimensyon $
7. Pag -iingat
◆ Lahat ng mga ibinigay na produkto ay sinamahan ng mga manual manual at sertipiko, kabilang ang mga numero ng produkto, mga teknikal na mga parameter, mga petsa ng pabrika, atbp, mangyaring suriin nang mabuti upang maiwasan ang mga pagkakamali.
◆ Huwag direktang pisilin ang transmiter diaphragm na may isang mahirap na bagay upang maiwasan ang pagkasira ng transmiter.
◆ Sa panahon ng pag -install, ayon sa pamamaraan ng koneksyon ng produkto at uri ng thread, suriin kung ang interface ng patlang ay naaayon sa interface ng produkto, at mahigpit na mahigpit ito kapag kumokonekta, at ang metalikang kuwintas ay hindi maaaring direktang idinagdag sa pabahay ng transmiter, ngunit maaari lamang idagdag sa interface ng hexagonal pressure.
◆ Kapag kumokonekta sa suplay ng kuryente, dapat itong konektado sa mahigpit na alinsunod sa mga tagubilin ng mga kable ng aming kumpanya.
◆ Ang labis na presyon ng transmiter ay hindi lalampas 200 % ng saklaw ng pagsukat.
◆ Kung ang anumang abnormality ay matatagpuan na ginagamit, dapat na i -off ang kapangyarihan, dapat na itigil ang paggamit, at dapat isagawa ang inspeksyon, o direktang makipag -ugnay sa teknikal na departamento ng aming kumpanya.
◆ Sa panahon ng transportasyon at imbakan, ang orihinal na packaging ay dapat na maibalik at maiimbak sa isang cool, tuyo at maaliwalas na bodega.
8. Elektriko koneksyon at interface ng presyon
◆ Pressure Interface Thread: M20 × 1.5
Wuxi Huihua Special Instrumentation Co, Ltd. was established in December 2001, the registered capital is 5 million yuan, the existing staff of more than 50 small and medium-sized joint-stock enterprises.
Ang kumpanya ay dalubhasa sa paggawa ng iba't ibang uri ng mga espesyal na instrumento, alternatibo sa lokalisasyon ng mga na -import na instrumento. Upang seismic pressure gauge, seismic electric contact pressure gauge, hindi kinakalawang na asero presyon gauge, diaphragm corrosion-resistant pressure gauge, marine pressure gauge at iba pang serye bilang pangunahing mga produkto. Sa batayan ng mga instrumento sa patlang, nakabuo kami ng iba't ibang uri ng mga nagpapadala ng presyon, mga controller ng presyon, mga gauge ng digital na presyon at iba pa. Mayroong higit sa 30 serye at 3000 mga pagtutukoy. Ang mga produktong supply ay malawakang ginagamit sa petrolyo, kemikal, papel, metalurhiya, pagmimina, kemikal na hibla, kuryente, pagkain, proteksyon sa kapaligiran, goma at plastik, haydrolika at maraming iba pang mga industriya, at higit sa 2,000 mga customer na domestic upang magtatag ng isang magiliw na relasyon sa pambansang malaki at katamtamang laki ng negosyo upang magtatag ng isang mahusay na pakikipagtulungan, nanalo ng karamihan ng mga gumagamit na pumupuri, at nagtakda ng isang imahe ng korporasyon.
Bilang YSZC-4 Series compact pressure transmiter Manufacturers, Ang mahigpit na mga proseso ng kontrol sa kalidad ay nasa lugar sa buong sistema ng pagmamanupaktura upang matiyak na ang pare -pareho na kalidad ay ginawa.
