YN Series 100% tanso na koneksyon ng tanso na lumalaban sa lindol (seismic) na sukat ng presyon

◆ Model: yn40 yn50 yn60 yn75 yn100 yn150
◆ Gumamit: Ang seryeng ito ng mga instrumento ay may mahusay na paglaban sa pagkabigla, lalo na ang angkop para sa mga lugar na may malakas na panginginig ng boses ng makinarya sa kapaligiran, at maaaring makatiis ng marahas na pulso, pagkabigla at biglaang pag -alis ng medium pressure. Ito ay angkop para sa pagsukat ng presyon ng likido, gas o singaw na walang panganib ng pagsabog, ay hindi nag -crystallize, hindi pinapatibay, at walang kinakaing unti -unting epekto sa haluang tanso at tanso. Ang instrumento ay nagpapahiwatig ng matatag at malinaw na pagbabasa. Malawakang ginagamit ito sa mabibigat na makinarya, pagmimina, petrolyo, industriya ng kemikal, metalurhiya, kuryente at iba pang mga kagawaran.
◆ Sa praktikal na aplikasyon, ayon sa mga espesyal na katangian ng iba't ibang media (tulad ng pagbabawal ng langis, fireproof, resistensya ng kaagnasan, atbp.), Ang mga kinakailangan ng instrumento ay naiiba, kaya ang seryeng ito ng mga instrumento ay nakakuha ng maraming kaukulang mga espesyal na instrumento, ang kanilang nominal diameter, uri ng pag-install, konektor ng thread, antas ng kawastuhan, pagsukat ng saklaw, atbp.
2.1 Angkop para sa pagsukat ng presyon ng nasusunog at paputok na media. Mahigpit na ipinagbabawal na makipag -ugnay sa mga madulas na sangkap na nasusunog. Ang pagbagsak ng paggamot ay ginawa bago umalis sa pabrika at nasubok na malaya sa grasa.
2.1.1 Yon Series Shock-Resistant (Seismic) Oxygen Pressure Gauge
2.1.2 YHN Series shock-resistant (seismic) hydrogen pressure gauge
2.1.3 Yyn serye ng shock-resistant (shock) acetylene pressure gauge
2.2 Ang mga materyales na ginamit ay lumalaban sa kaagnasan ng daluyan o ang instrumento ay walang epekto sa daluyan, at upang matiyak na ang mga elemento ng pagtuklas at mga interface ay malinis at walang grasa.
2.2.1 Yan serye ng shock-resistant (shock) ammonia pressure gauge
2.2.2 YDQN serye ng shock-resistant (shock) nitrogen pressure gauge

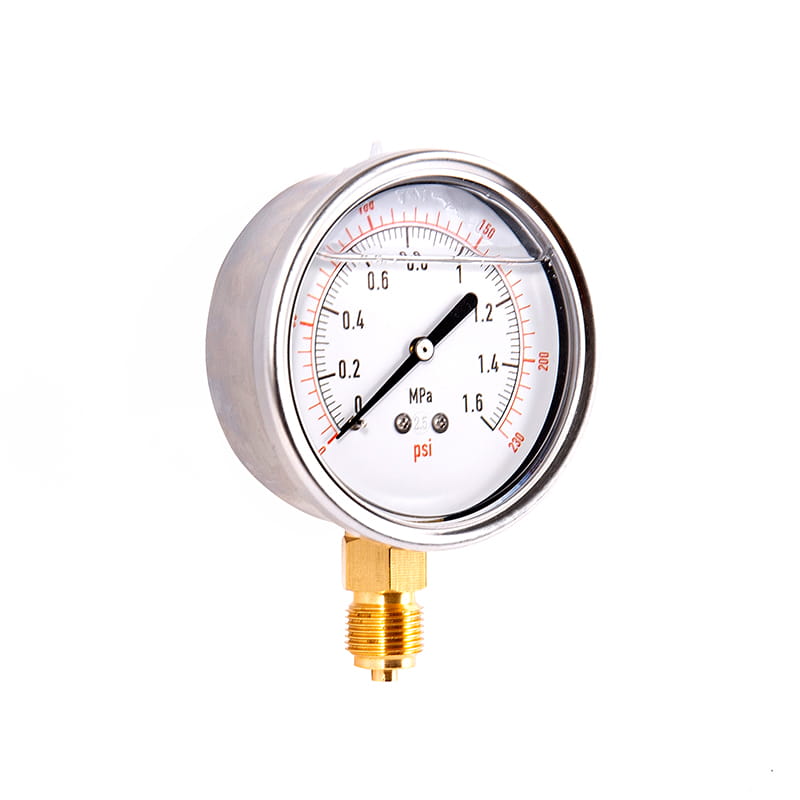

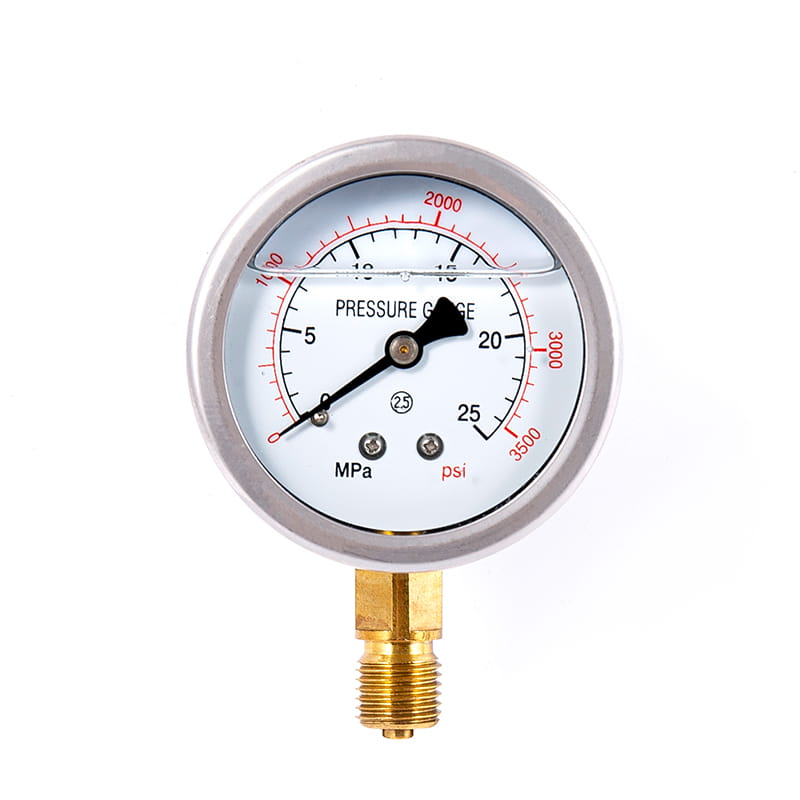

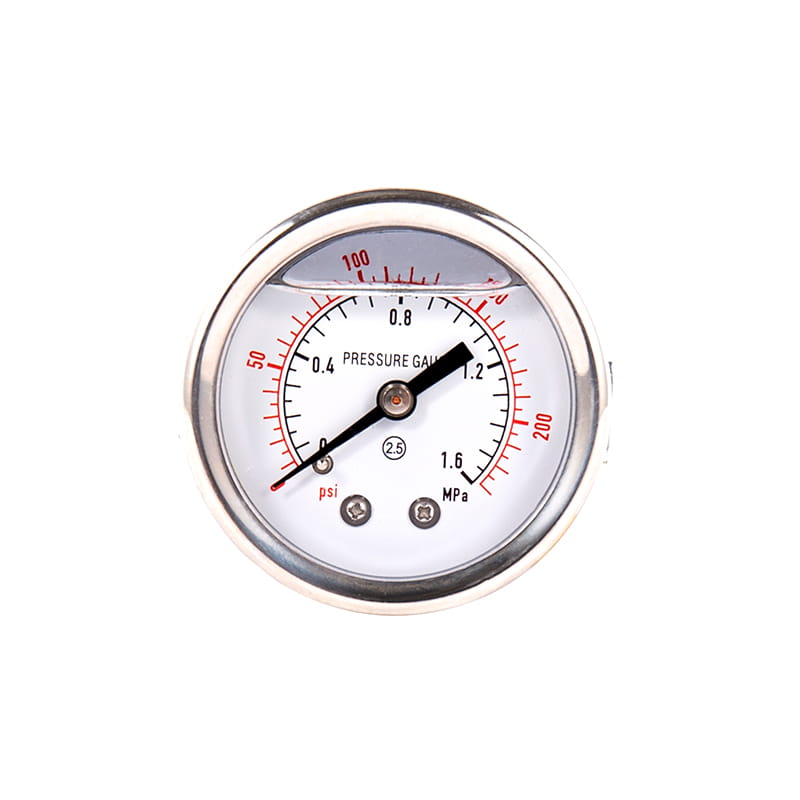

YN Series shock-proof pressure gauge
Model: 40mm (1.5 "), 50mm (2"), 60mm (2.5 "), 100mm (4"), 150mm (6 ")

Panimula:
Ang serye ng mga instrumento ay may mahusay na paglaban sa pagkabigla, matatag na indikasyon, malinaw na pagbabasa, at partikular na angkop para magamit sa mga lugar na may matinding panginginig ng mekanikal. Maaari rin silang makatiis ng mga marahas na pulso, epekto, at biglaang mga pagbawas ng pag-load ng medium.Its mekanismo ng pagsipsip ng shock at disenyo na puno ng likido (karaniwang gliserin at silicone oil) na nagbibigay-daan sa gauge ng presyur na ito upang matiyak ang maaasahan at tumpak na pagsukat ng presyon kahit sa ilalim ng kumplikado at masamang kondisyon. Dahil sa pagkalastiko at kawastuhan nito, malawakang ginagamit ito sa iba't ibang mga industriya.

Kumuha ng isang quote

◆ Mga Teknikal na Parameter ：

Numero ng modelo		YN40	YN50	YN60	YN75	YN100	YN150
Nominal diameter		Φ 40	Φ 50	Φ 60	Φ 75	Φ 100	Φ 150
Form ng pag -install	Ⅰ	*	*	*	*	*	*
	Ⅱ	/	/	*	/	*	*
	Ⅲ	*	*	*	*	/	/
	Ⅳ	/	/	*	/	*	*
	Ⅴ	*	*	*	*	/	/
	Ⅵ	/	/	*	*	*	*
Konektor thread		M10 × 1		M14 × 1.5		M20 × 1.5
Klase ng kawastuhan		2.5				1.6
Saklaw ng Pagsukat （ MPA ）		Bakante ： -0.1 ～ 0 Pressure Vacuum ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presyon ： 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160
Mga kondisyon ng kapaligiran ng paggamit		Temp ： -5 ℃～ 55 ℃； -25 ℃～ 55 ℃
Rating ng panginginig ng boses		V · H · 4
Borden tube material		QSN4-0.3
Klase ng Proteksyon		IP65
Mga Pamantayan sa Pagpapatupad		JB/T6804
Tandaan: 1. Ang mga magkasanib na mga thread ay maaaring ipasadya ayon sa mga kinakailangan ng gumagamit.

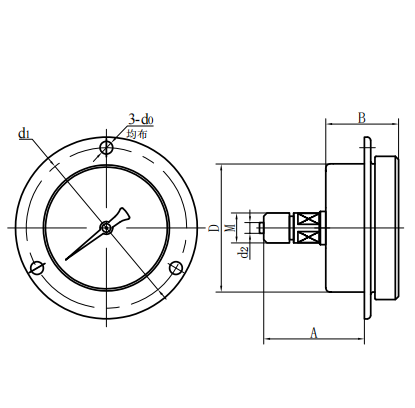

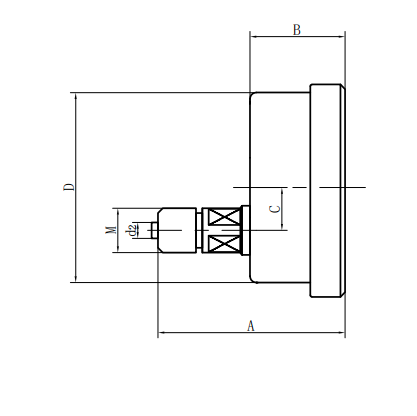

◆ Panlabas na sukat:

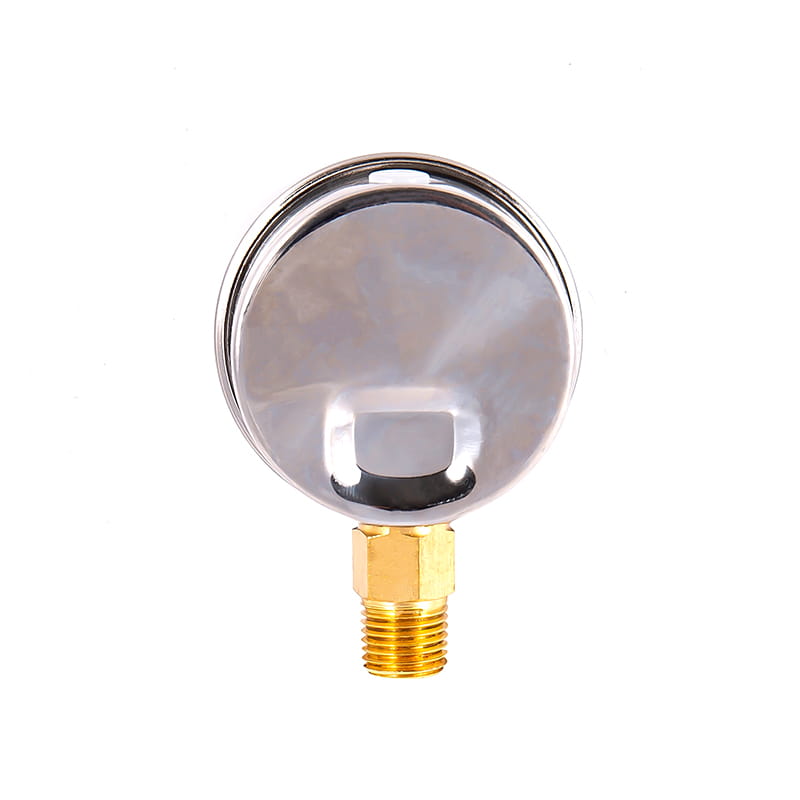

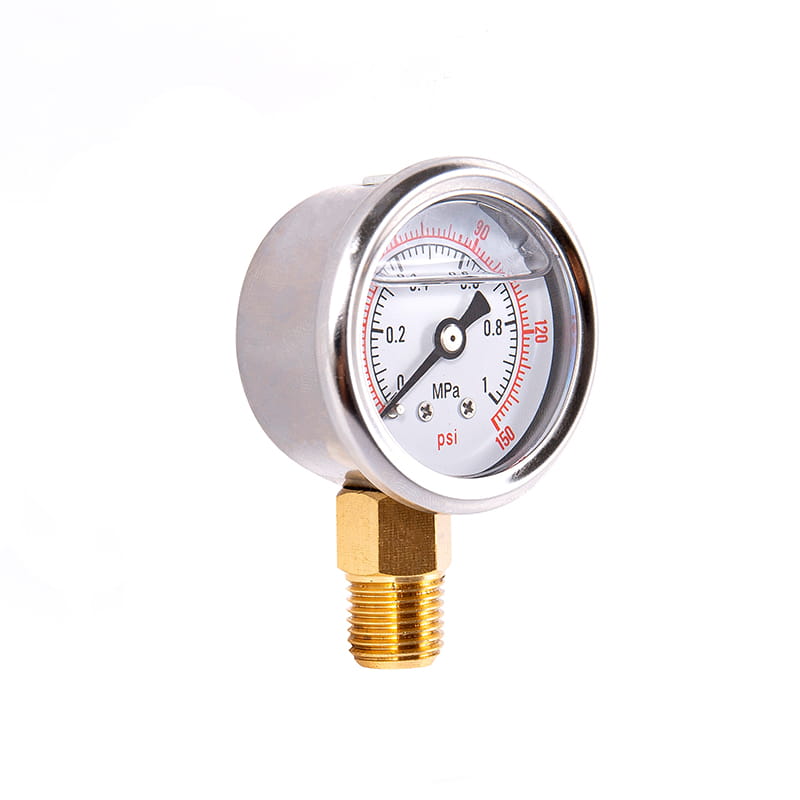

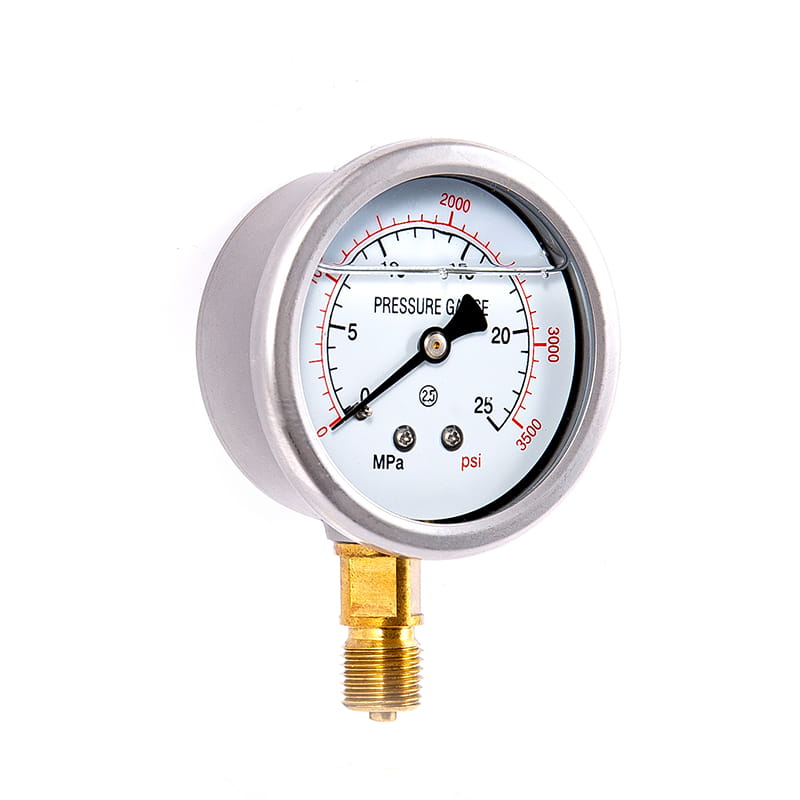

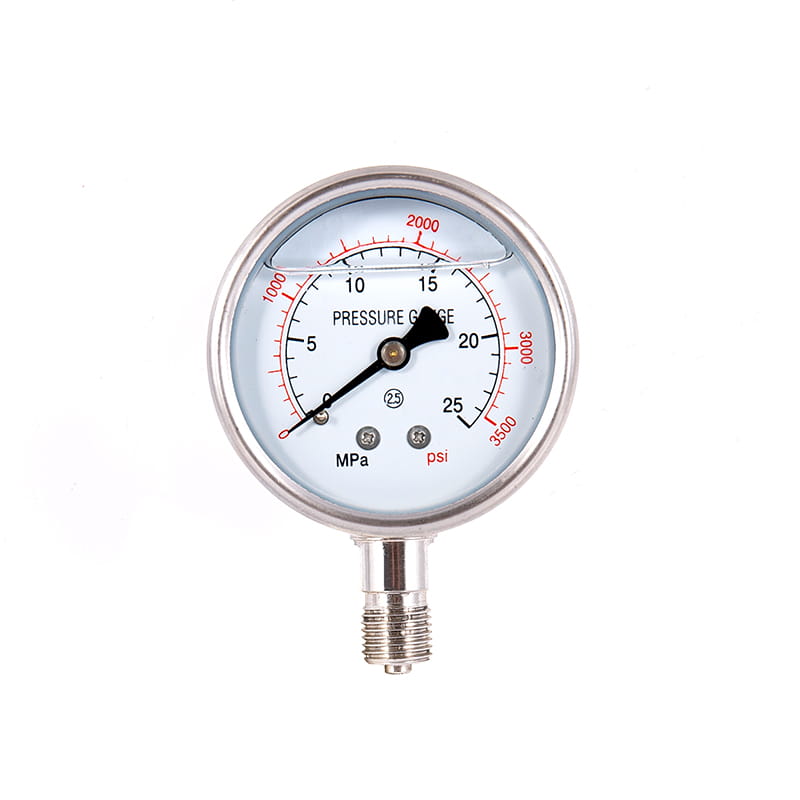

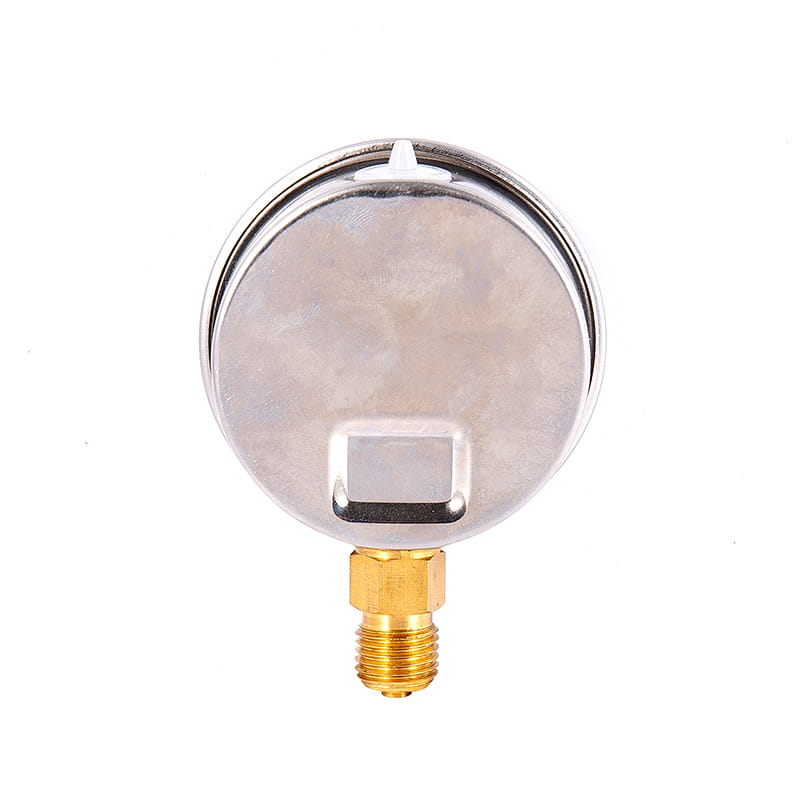

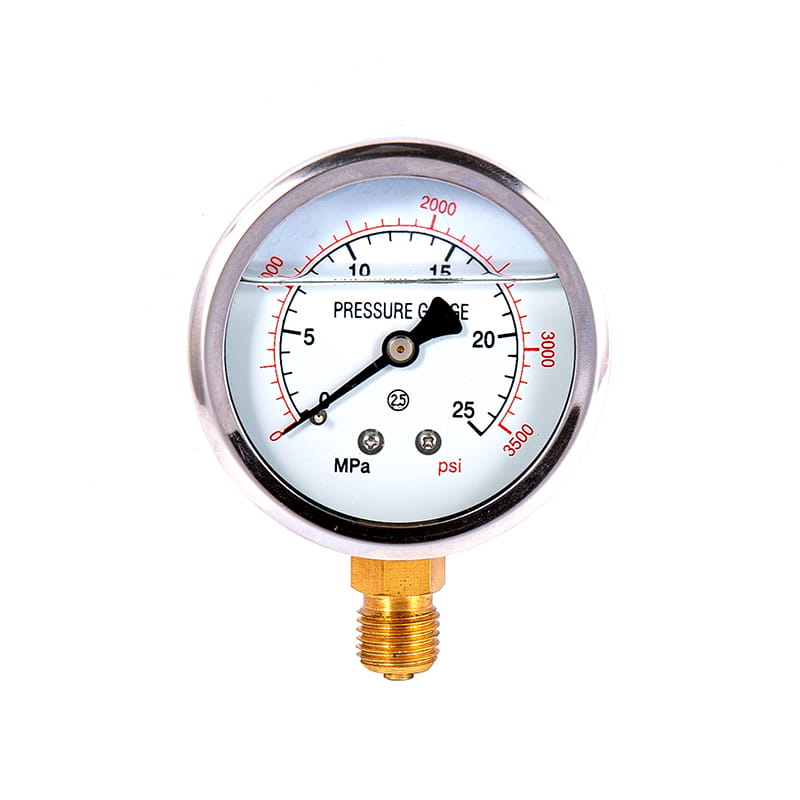

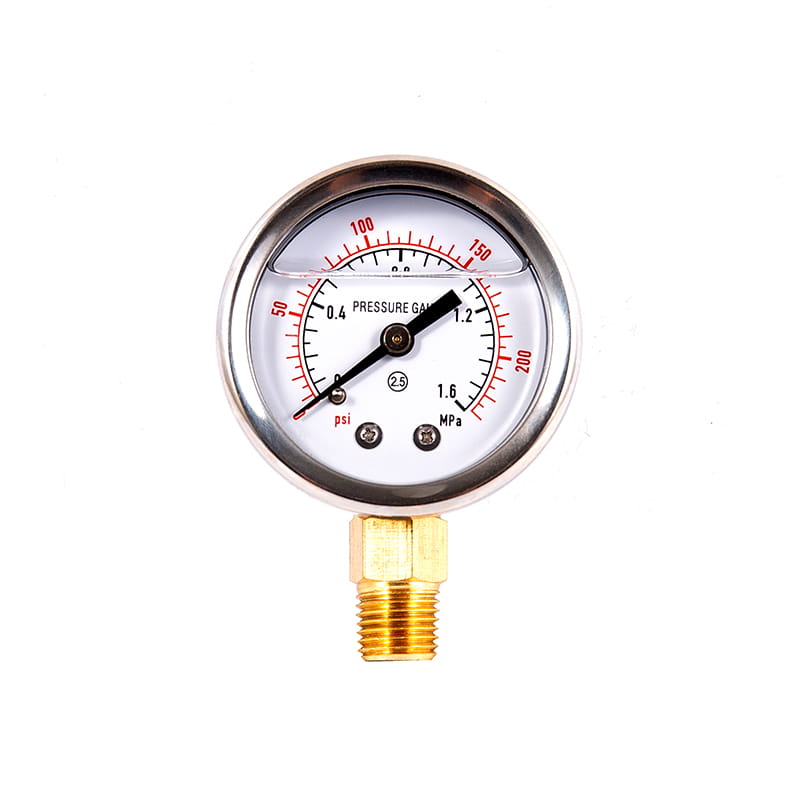

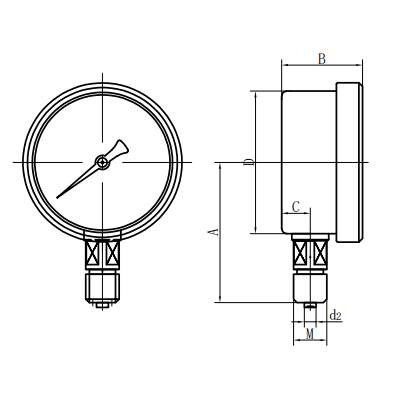

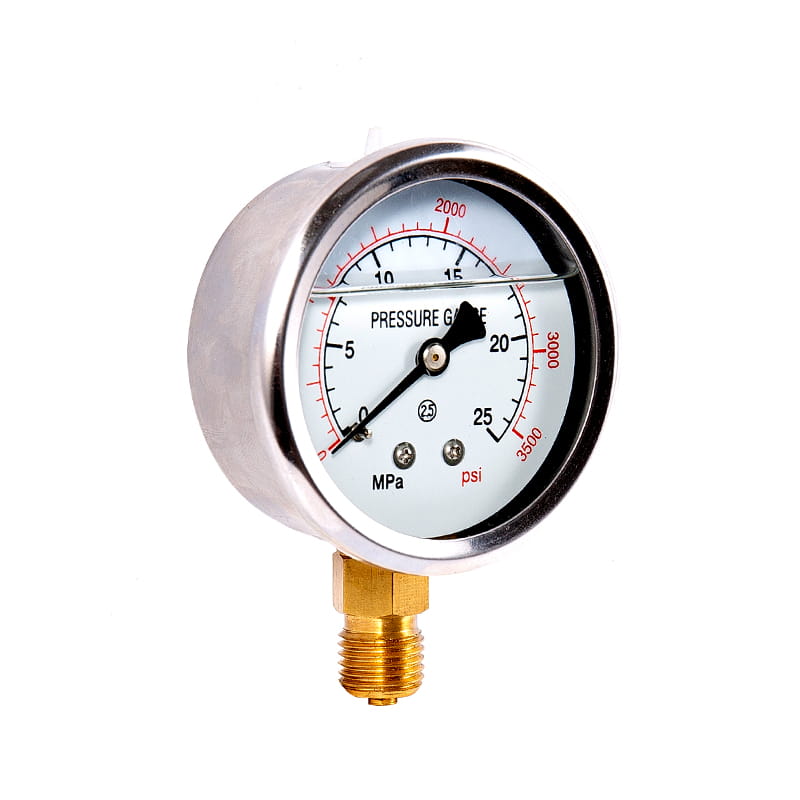

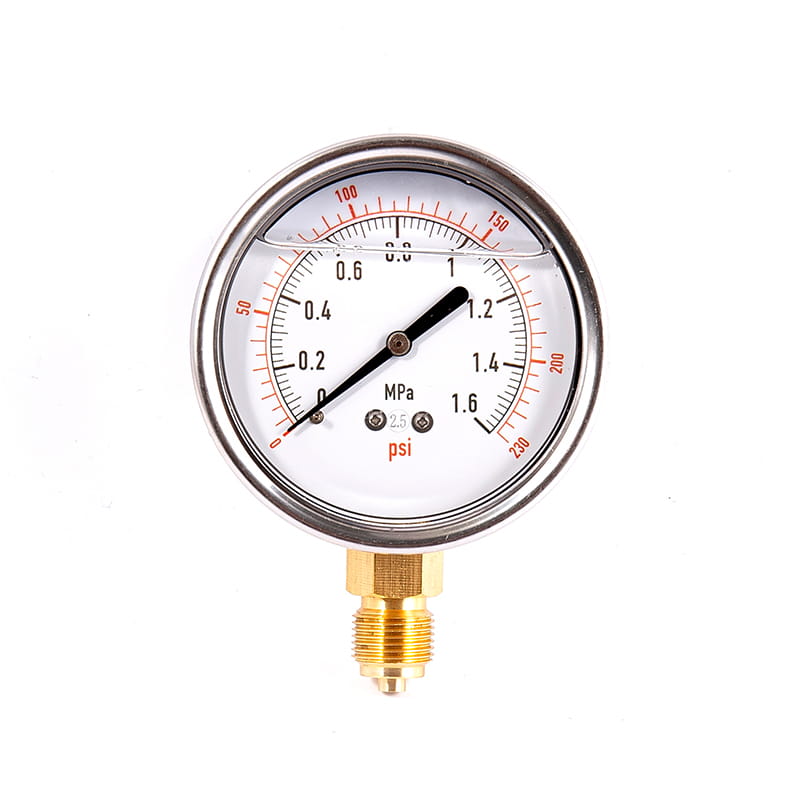

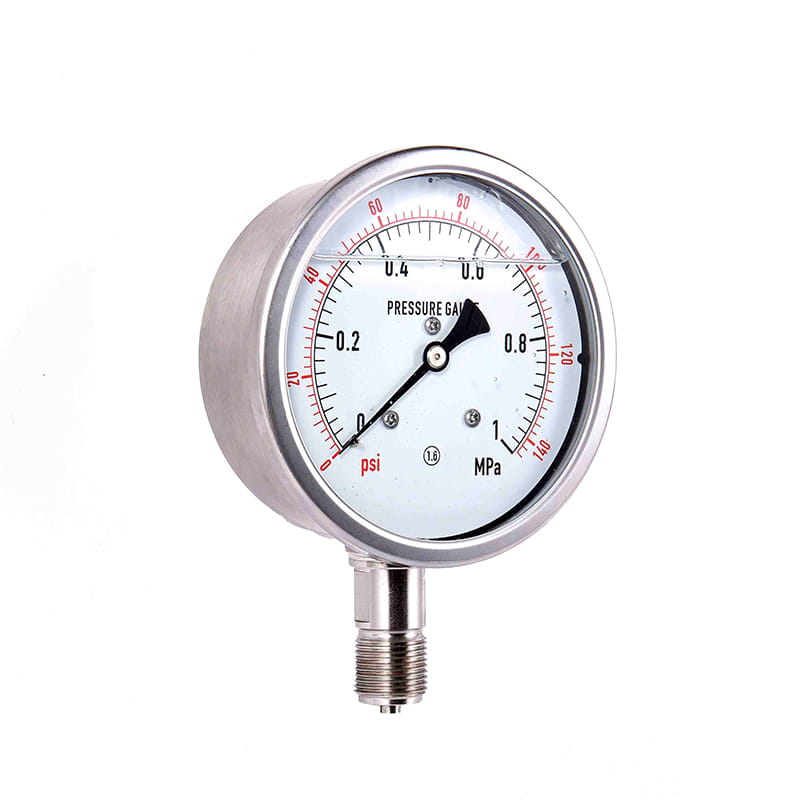

Radial Direct Type (ⅰ)

Axial Eccentric Direct Type (ⅱ)

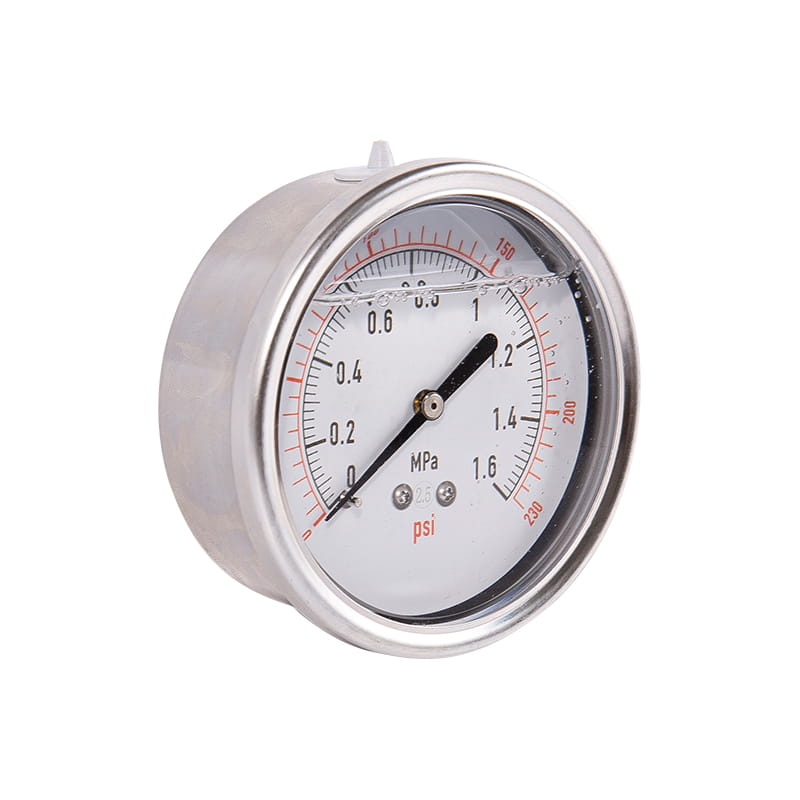

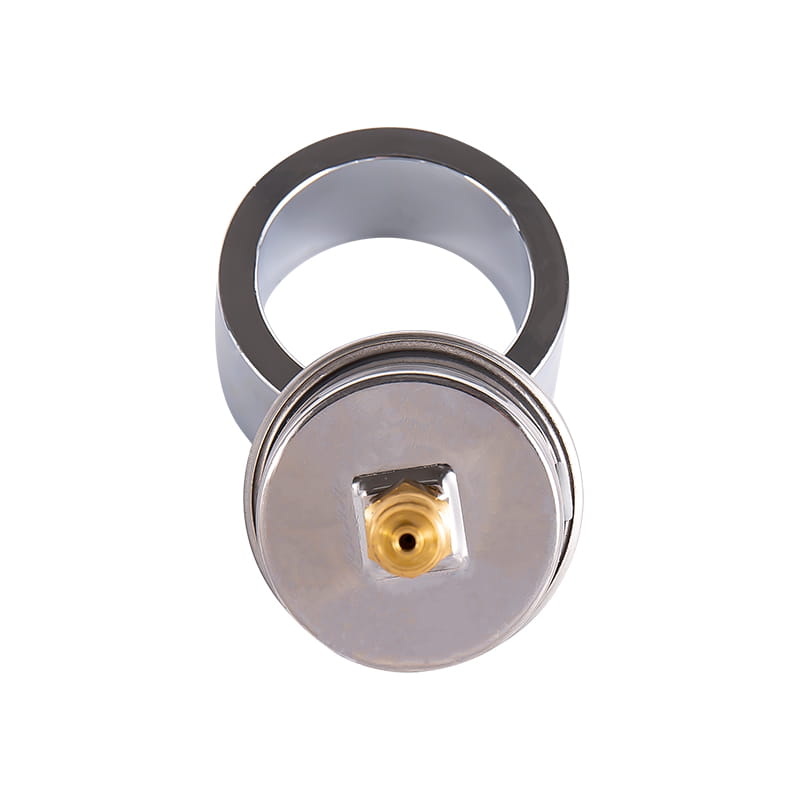

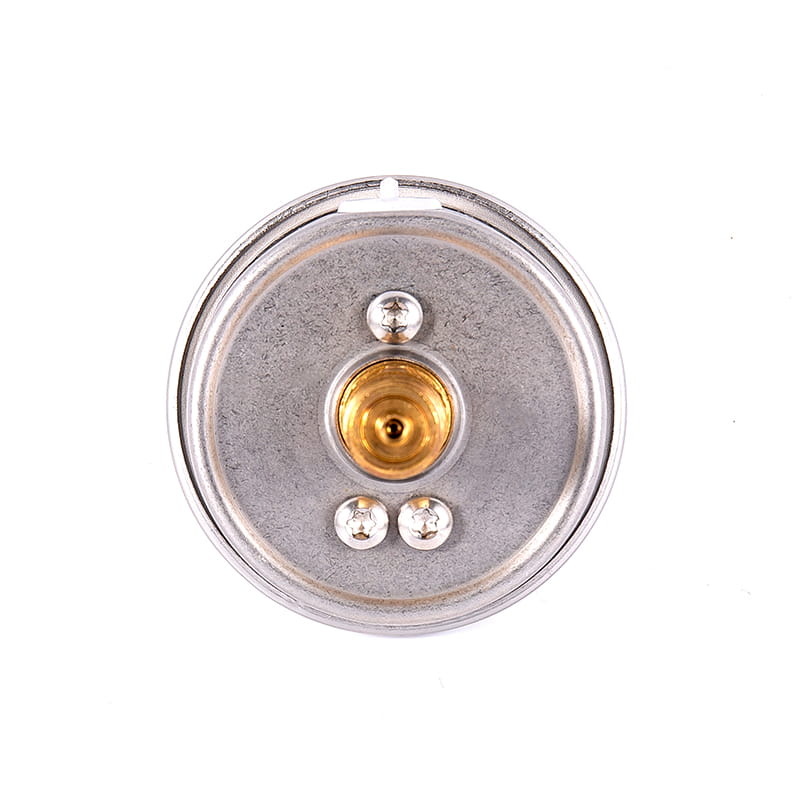

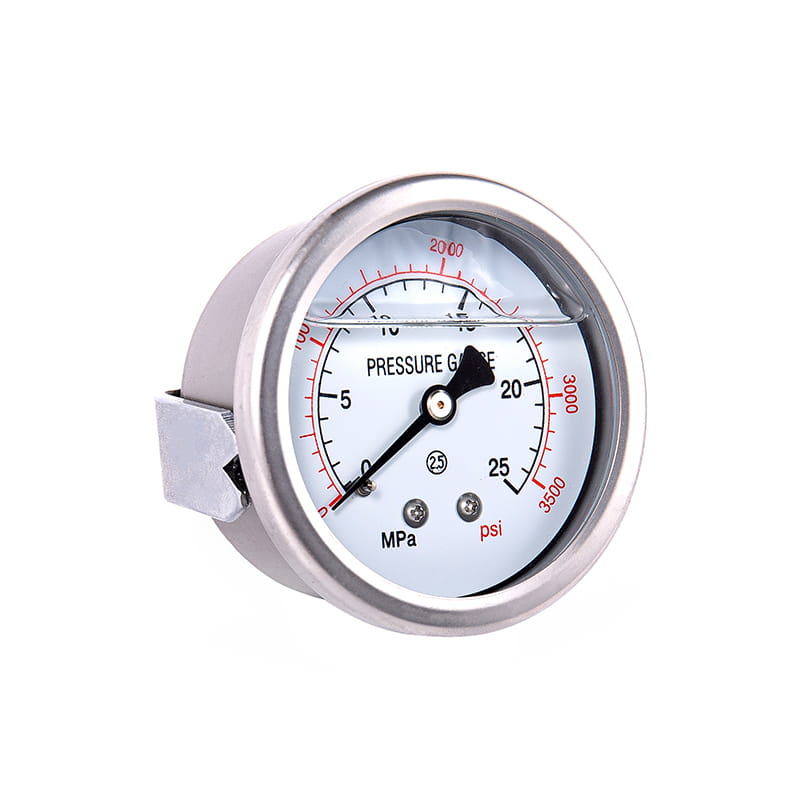

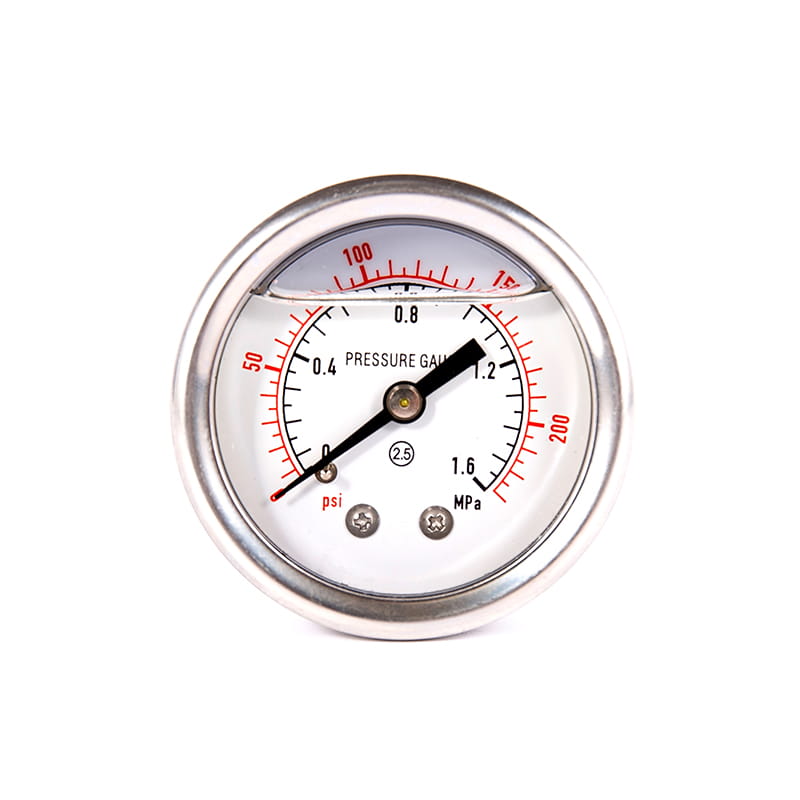

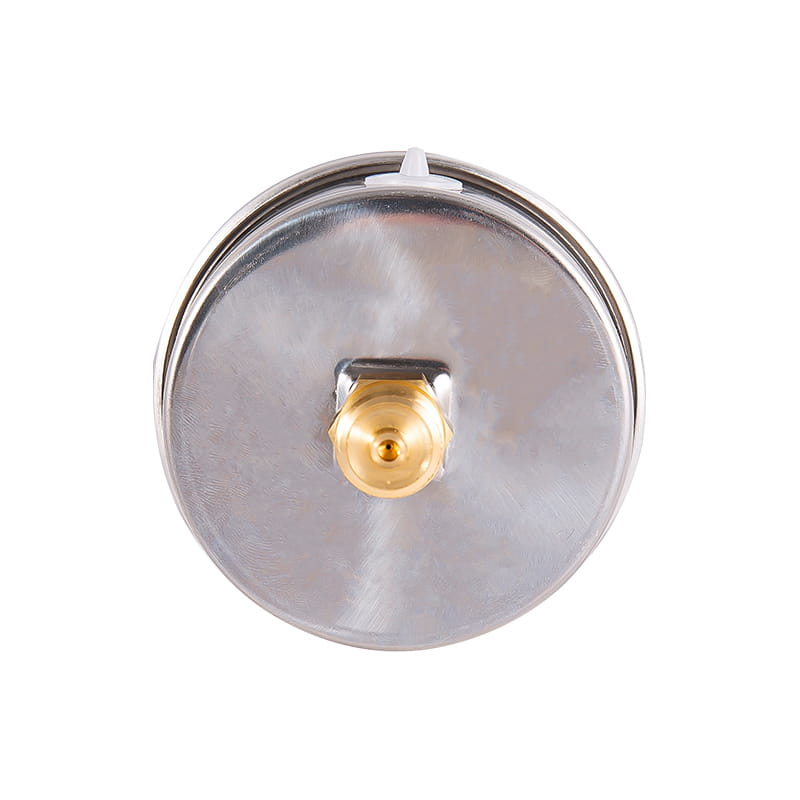

Axial Concentric Direct Type (III)

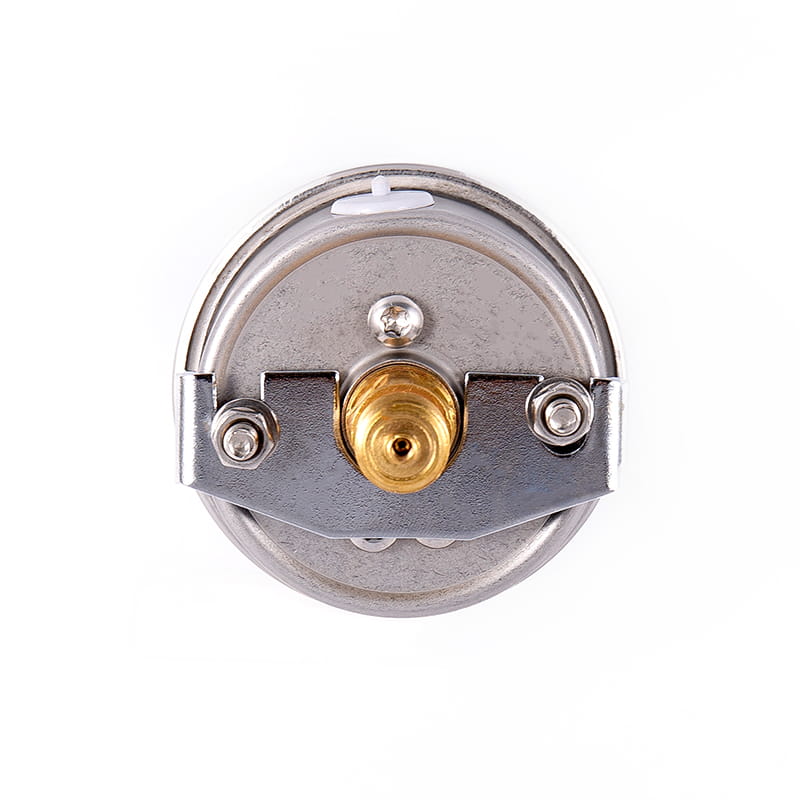

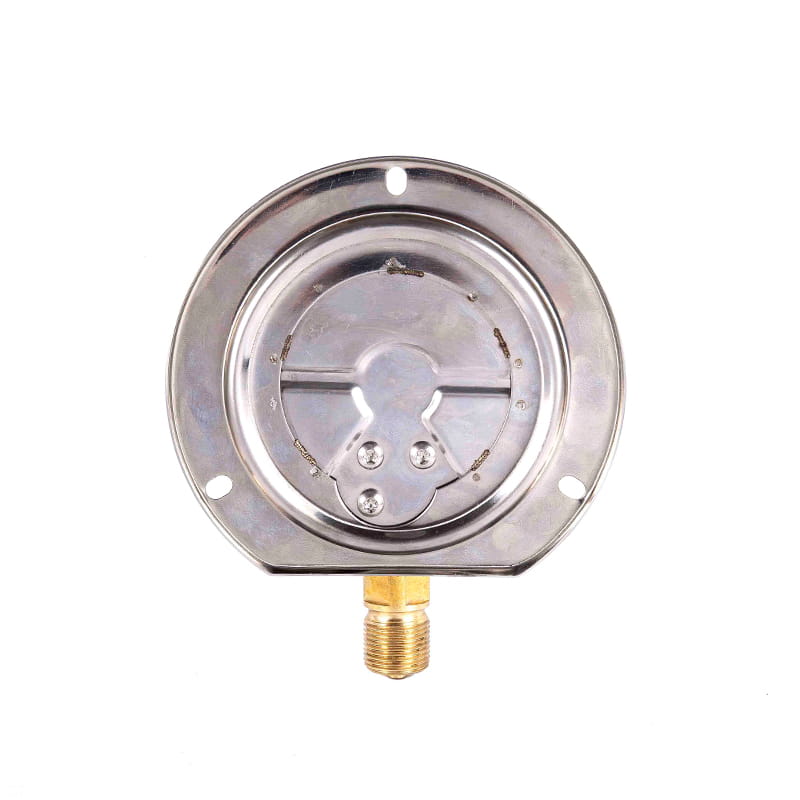

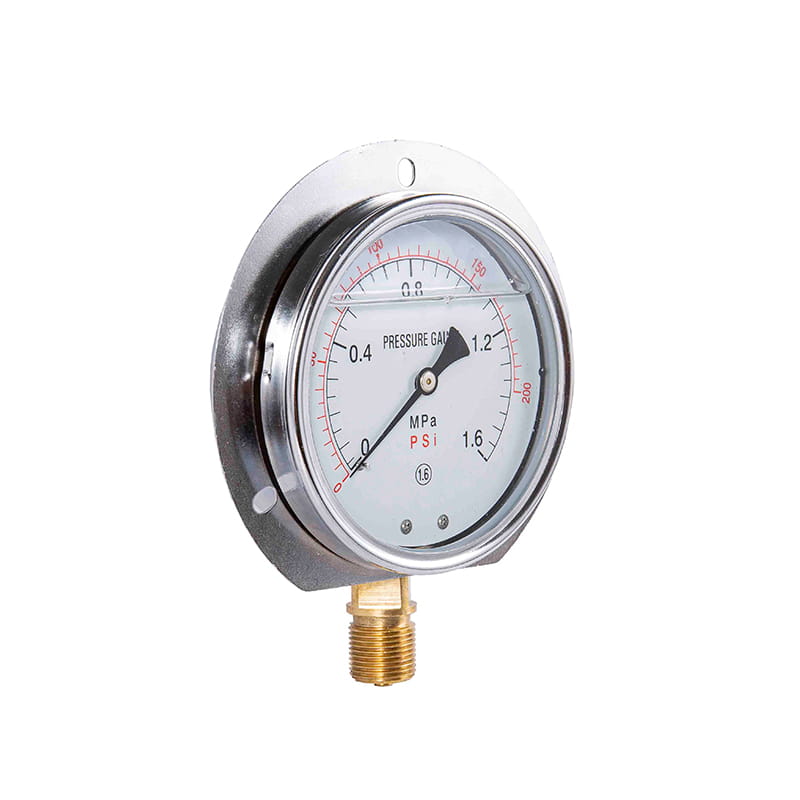

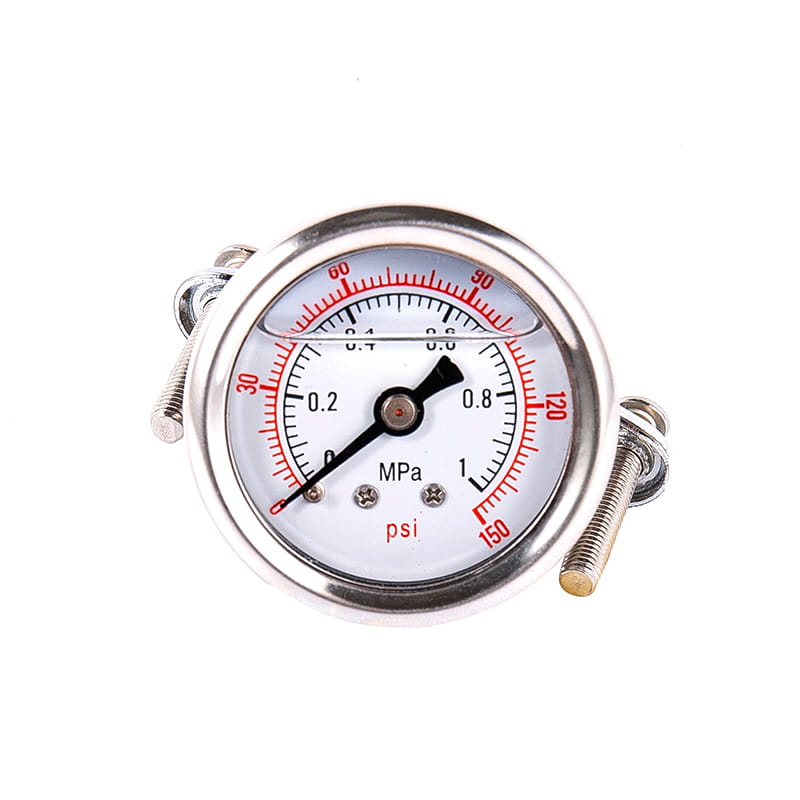

Axial eccentric insert type (IV)

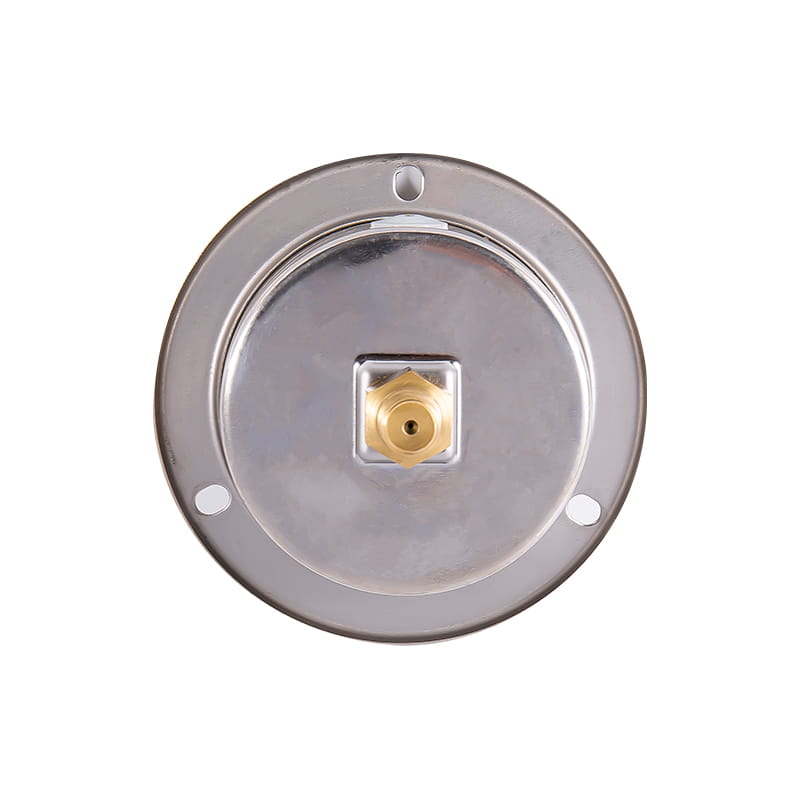

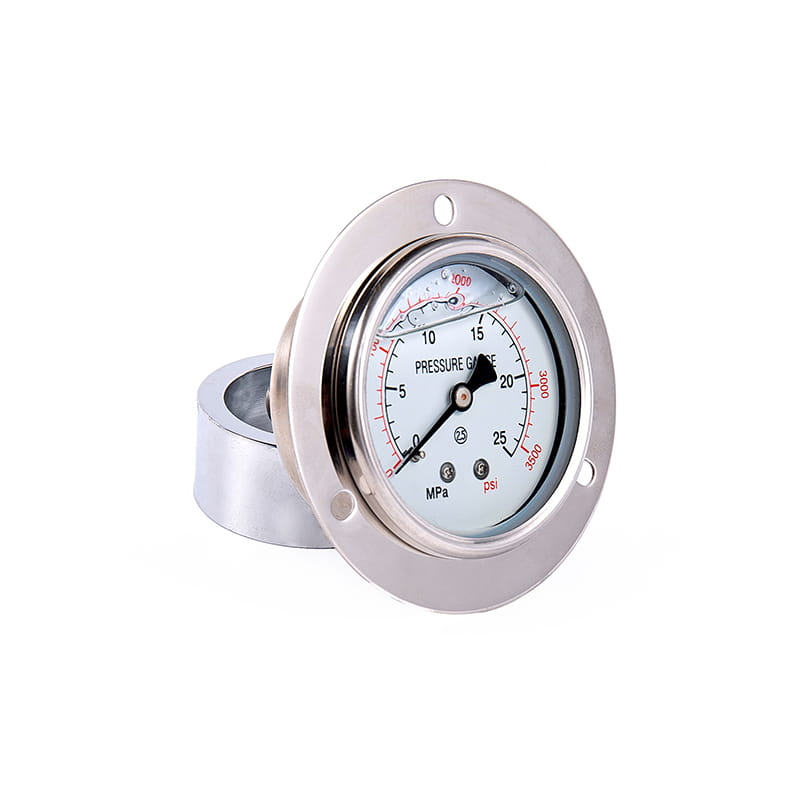

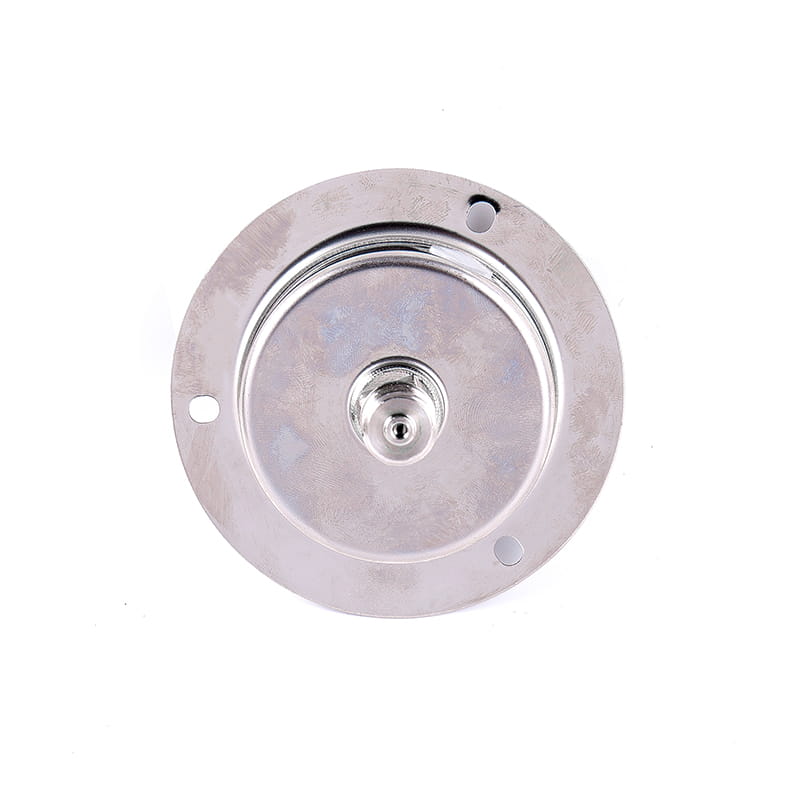

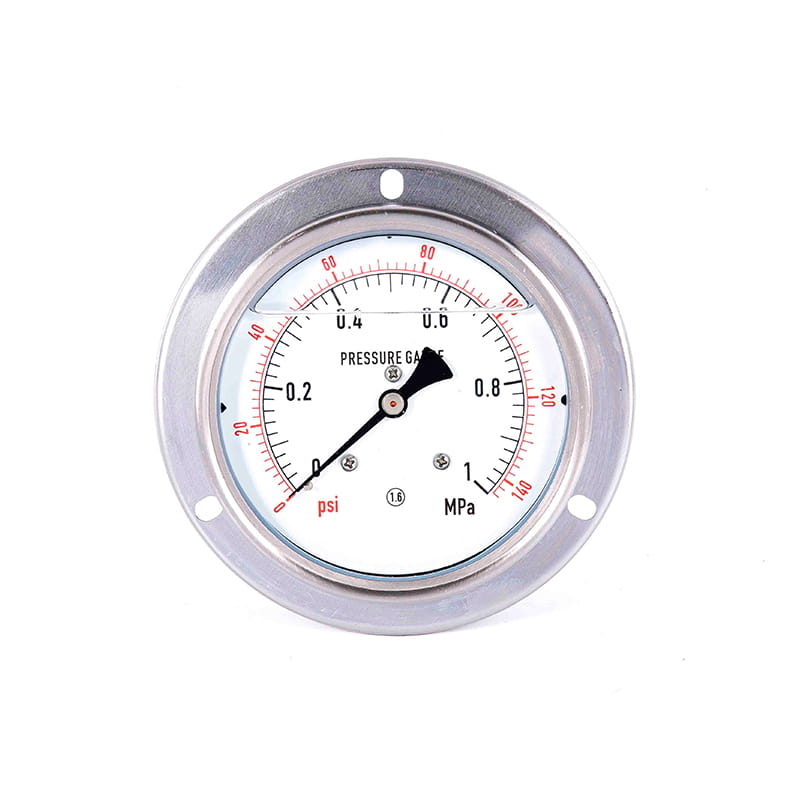

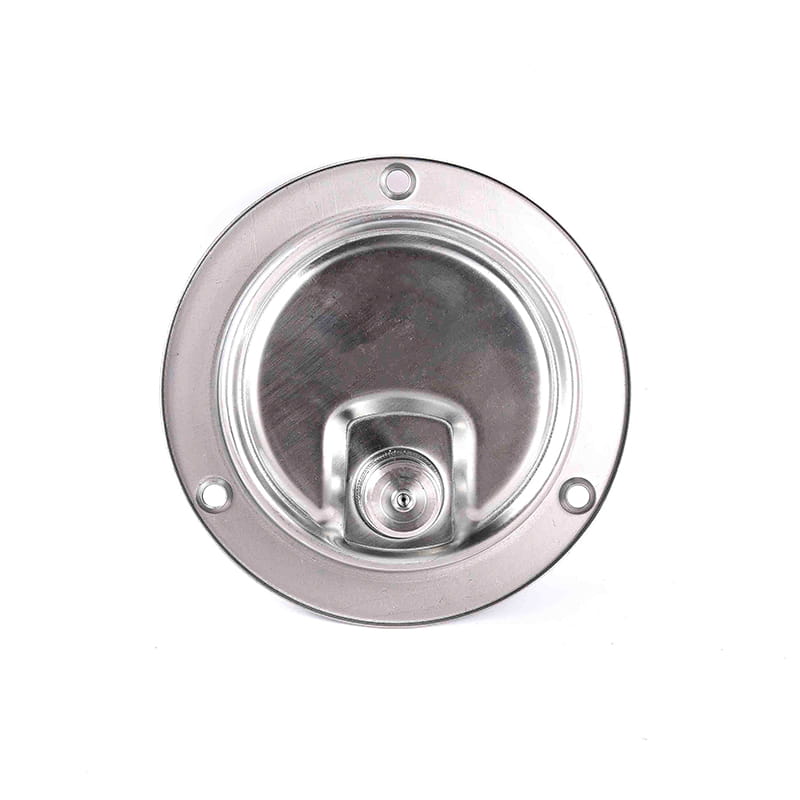

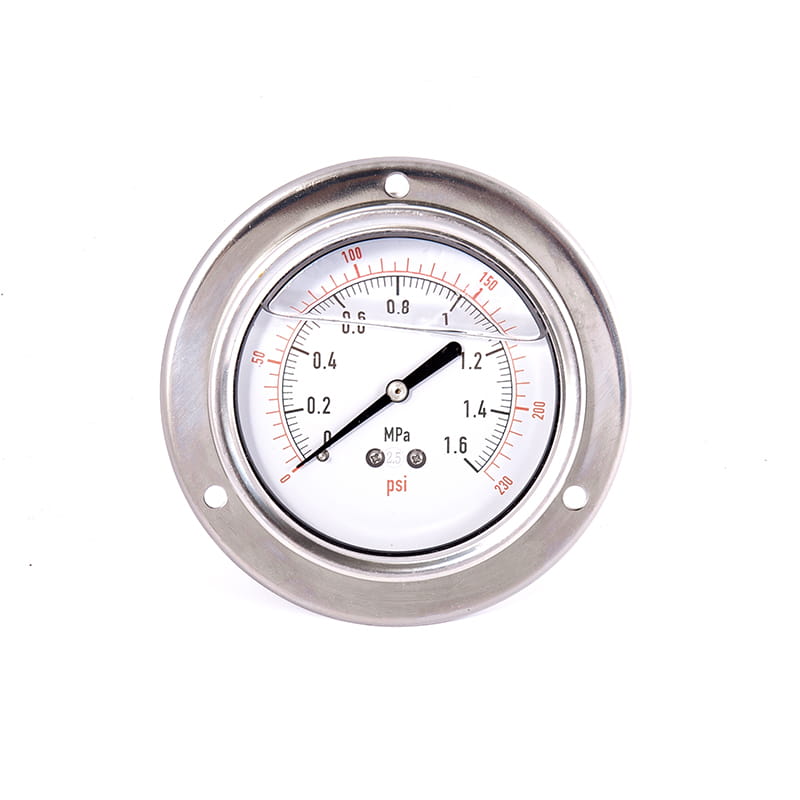

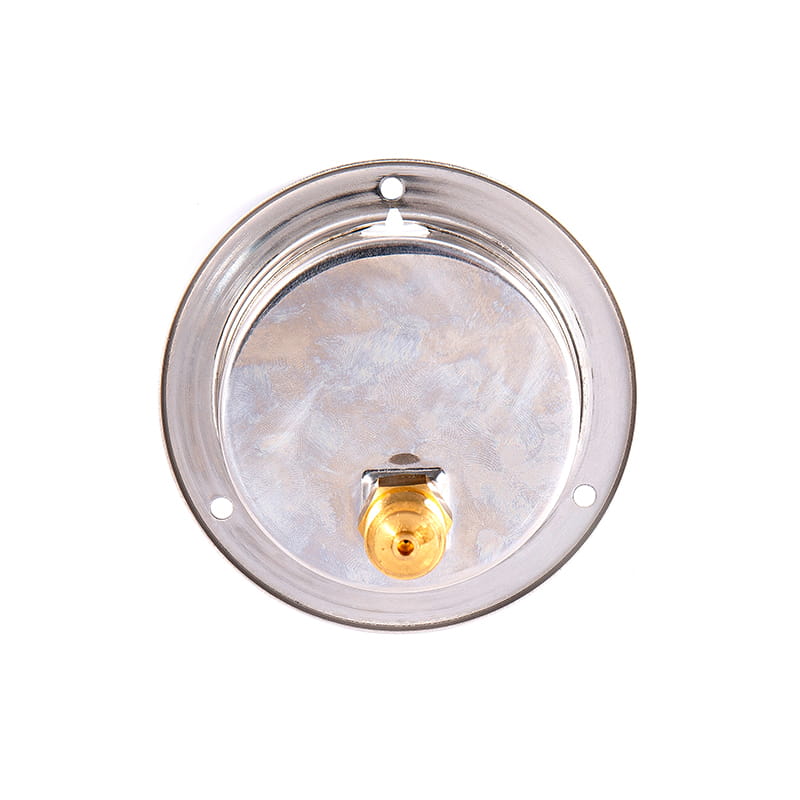

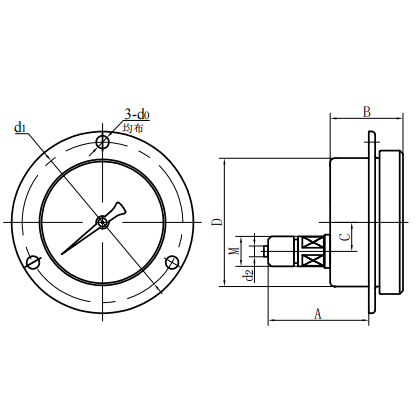

Axial concentric na uri ng pagpasok (V)

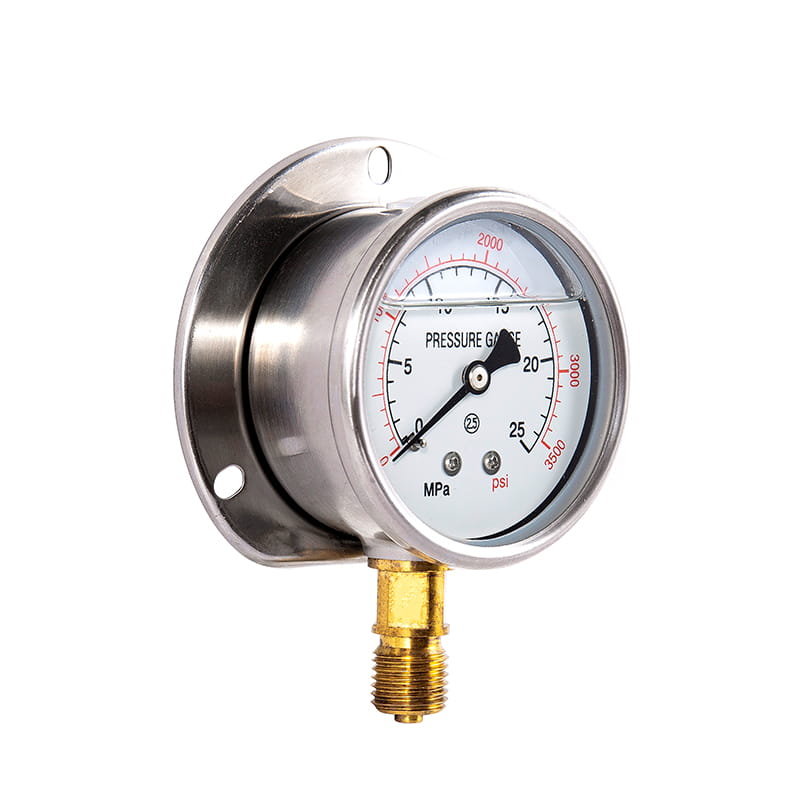

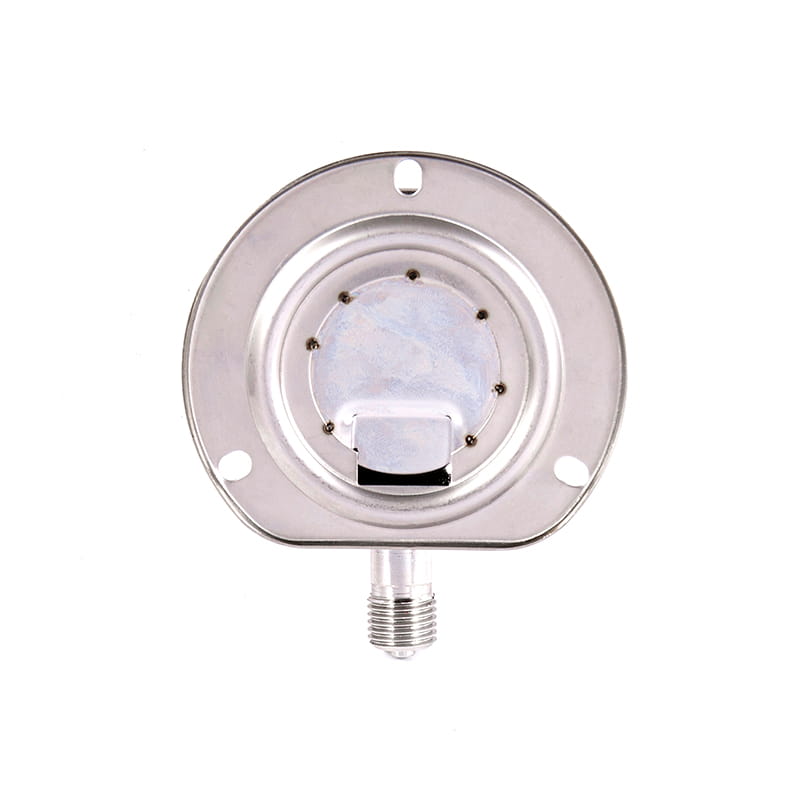

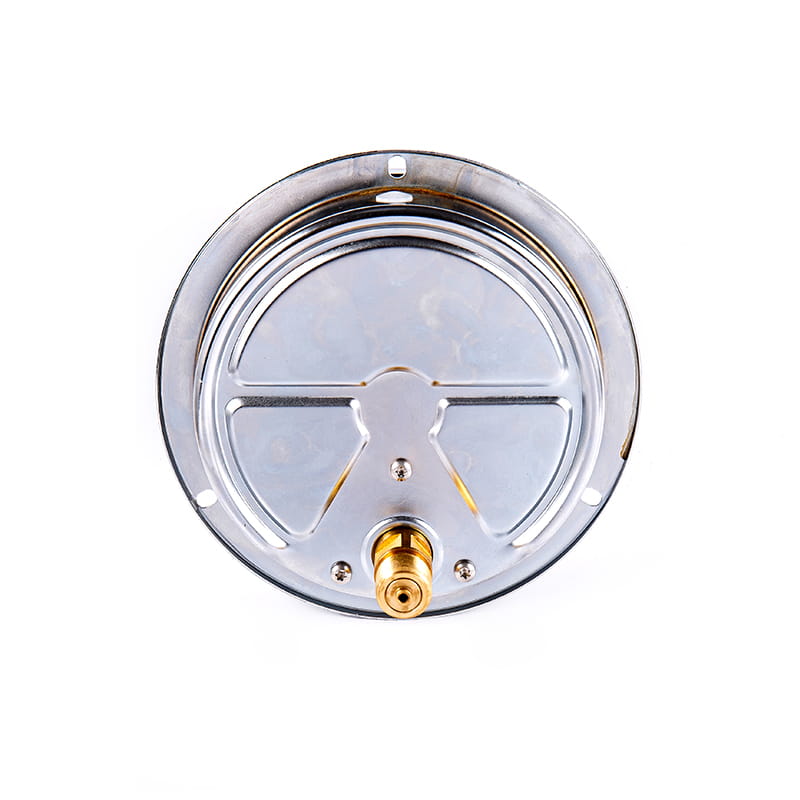

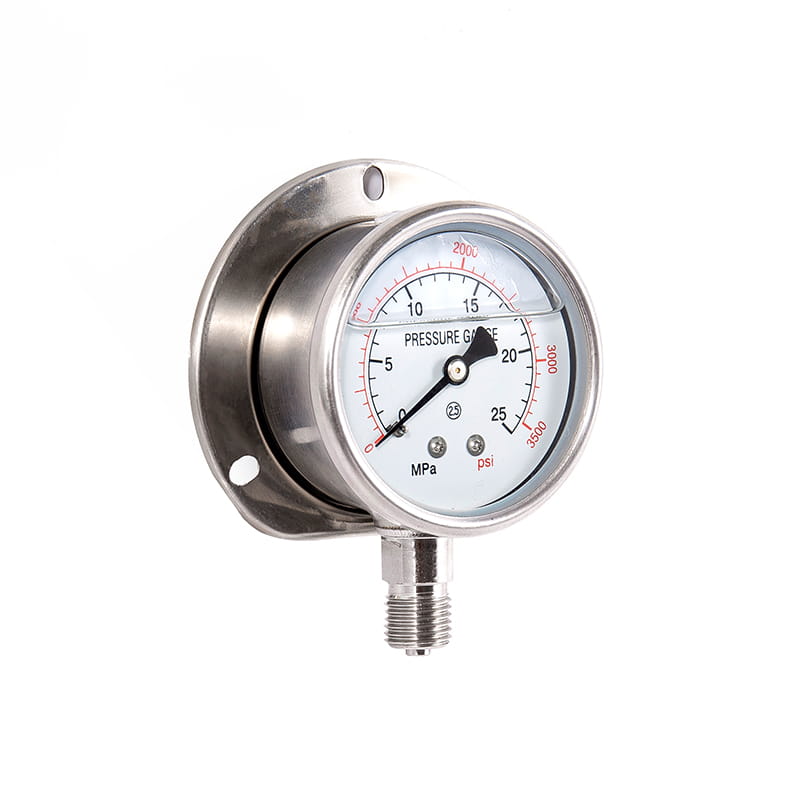

Radial convex type (vi) $

Numero ng modelo	Pangkalahatang sukat （ mm ）
	A	B	C	D	D0	D1	D2	M
YB40 －Ⅰ	38	25	8.5	Φ 41	/	/	Φ 3.5	M10 × $ 1
YB40 －Ⅲ	45	26	/	Φ 41	/	/	Φ 3.5	M10 × 1
YB40 －Ⅴ	38	26	/	Φ 41	Φ 3.5	Φ 62	Φ 3.5	M10 × 1
YB50 －Ⅰ	50	29	9.5	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅲ	54	29	/	Φ 52	/	/	Φ 4	M10 × 1
YB50 －Ⅴ	47	29	/	Φ 52	Φ 4	Φ 72	Φ 4	M10 × 1
YB60 －Ⅰ	56	33	11	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅱ	61	32.5	18	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅲ	61	32.5	/	Φ 60	/	/	Φ 5	M14 × 1.5
YB60 －Ⅳ	55	32.5	18	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅴ	55	32.5	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB60 －Ⅵ	56	33	11	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YB75 －Ⅰ	67	32	10	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅲ	54	32	/	Φ 75	/	/	Φ 5	M14 × 1.5
YB75 －Ⅴ	54	32	/	Φ 75	Φ 5	Φ 91	Φ 5	M14 × 1.5
YB75 －Ⅵ	62	32	10	Φ 75	Φ 5	Φ 89	Φ 5	M14 × 1.5
YB100 －Ⅰ	90	48	15	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅱ	83	44	34	Φ 100	/	/	Φ 6	M20 × 1.5
YB100 －Ⅳ	68	44	34	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB100 －Ⅵ	90	48	15	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YB150 －Ⅰ	117	51	16.5	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅱ	92	52	55	Φ 150	/	/	Φ 6	M20 × 1.5
YB150 －Ⅳ	69	52	55	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YB150 －Ⅵ	117	53	28	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
