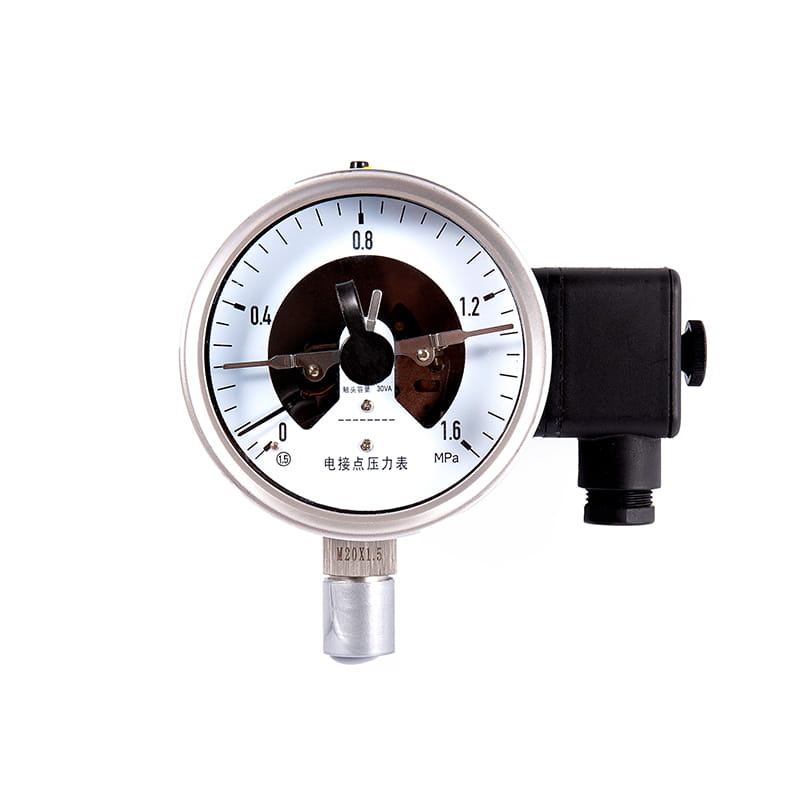

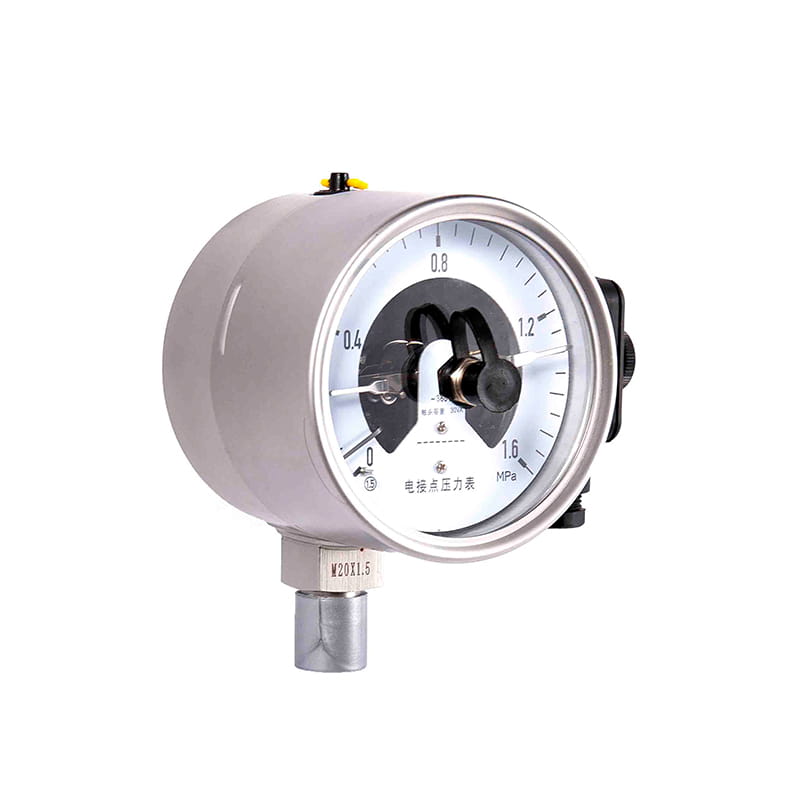

YXD Series Photoelectric Electric Contact Pressure Gauge

◆ Model: YXD100 YXD150

◆ Uses: This kind of instrument is a substitute for the electric contact pressure gauge, it retains the advantages of the electric contact pressure gauge indication is intuitive, easy to adjust, and the instrument has made a fundamental improvement, the use of photoelectric sensor to form a contactless signal device, through the photoelectric controller in the integrated circuit amplification to drive the high-sensitivity relay output, so high sensitivity, fast response, high control kawastuhan, mahusay na mga katangian ng paglipat. Malawakang ginagamit ito sa petrolyo, industriya ng kemikal, metalurhiya, teknolohiya ng nukleyar na enerhiya at madalas na proseso ng paglipat.

Ang instrumento ay angkop para sa matatag at maaasahang pagsukat at kontrol ng presyon ng mga likido, gas o mga singaw nang walang peligro na pagsabog, di-crystallization, non-solidification, at hindi nakakaugnay na epekto sa mga haluang tanso at tanso.

Ang ganitong uri ng instrumento ay nakakuha ng isang bagong utility patent, patent number: 99229277.8 .

◆ Kung kinakailangan upang makagawa ng isang shockproof type pressure gauge, maaari itong mapunan ng gliserin o silicone oil.

Kumuha ng isang quote

◆ Mga Teknikal na Parameter:

Modelo

YXD100

YXD150

Nominal diameter

Φ 100

Φ 150

Uri ng pag -mount

Ⅰ

Ⅱ

Ⅳ

Ⅵ

Umaangkop na mga thread

M20 × 1.5

Klase ng kawastuhan

1.6

Saklaw ng pagsukat

（ MPA ）

Tunay na puwang: -0.1 ~ 0

Pressure Vacuum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5

-0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4

Presyon: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6

0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6

0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60

0 ～ 100 0 ～ 160 0 ～ 250

Mga kondisyon sa kapaligiran ng Gumamit

Temperatura: -10 ° C ~ 55 ° C; Relatibong kahalumigmigan: ≤ 75 %.

Mga elektrikal na parameter

★ Pinakamataas na pag -load: 7A 250V AC; 7A 30V DC

★ Boltahe ng Power Supply: 220v AC

★ Pagkonsumo ng Power: ≤2.2va

★ Buhay ng Elektriko: 105 mga oras

★ Control Mode: Full-scale adjustable upper at mas mababang mga limitasyon, itaas na itaas na mga limitasyon (dobleng itaas na mga limitasyon), mas mababang mas mababang mga limitasyon (dobleng mas mababang mga limitasyon) at iba pang mabagal na switch ng photoelectric

Mga kable

Instrumento plug-in

Mga Controller

Panlabas na mga kable

Mas mababang limitasyon

Mataas na limitasyon

Karaniwang bukas

Katamtaman

Karaniwang sarado

Karaniwang bukas

Katamtaman

Karaniwang sarado

220V AC Power Supply

Rating ng paglaban sa panginginig ng boses

V · H · 3

Materyal ng Bourdon Tube

QSN4-0.3

Proteksyon ng Ingress

IP64

Ipatupad ang pamantayan

Tandaan: Ang magkasanib na thread ay maaaring gawin sa pipe thread o tapered pipe thread ayon sa mga kinakailangan ng gumagamit (tingnan ang gabay sa pagpili).

◆ Mga teknikal na parameter ng YXG-K Controller

trabaho trabaho artikulo Mga piraso	Power Supply	AC 220V
	Pagkonsumo ng kuryente	1.2w
	Nakapaligid na temperatura	5 ℃ ~ 40 ℃
	Kamag -anak na kahalumigmigan	10% ~ 75%
Talo Palabas Hawakan Tuldok	Rated load (resistive).	AC 250V 8A ； DC 30V 8A
	Buhay ng Elektriko	105 mga oras
	Mekanikal na buhay	1,000,000 mga oras
	Uri ng contact	Mas mababang limitasyon: Karaniwan na sarado, karaniwang bukas Mataas na limitasyon: Karaniwan na sarado, karaniwang bukas
P.S Mga piraso	1.35x Gabay sa tren 1 piraso 2 . 2 Mga piraso ng Gabay sa Pag -aayos ng Terminal ng Gabay.

◆ Mga Dimensyon ng Instrumento:

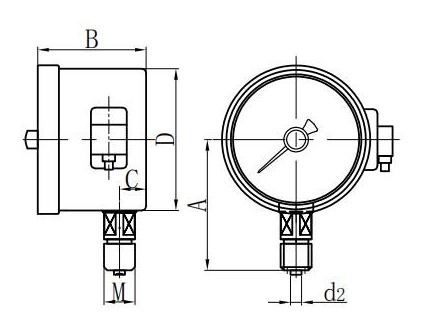

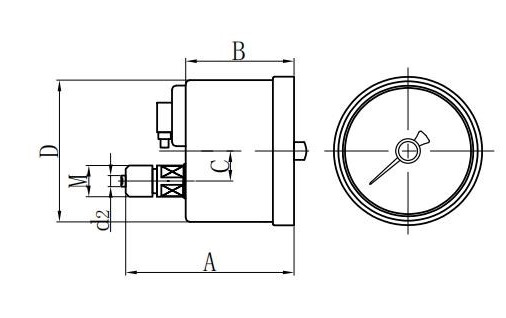

Radial Direct (I.)

Axial Eccentric Direct (II.)

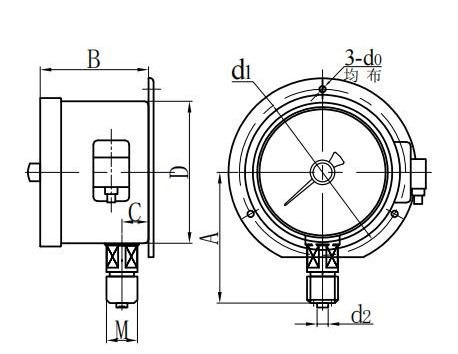

Radial convex mount (vi.)

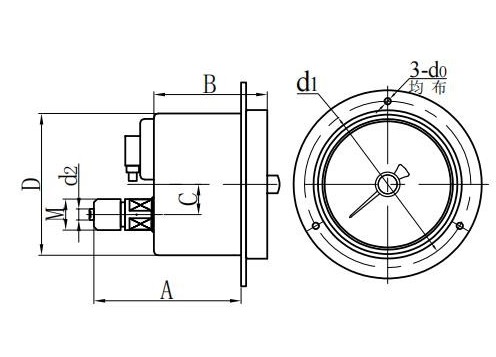

Axial eccentric flush mount (IV.) $

Modelo	Mga Dimensyon ( mm )
Modelo	A	B	C	D	D0	D1	D2	M
YXD100 －Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × $ 1.5
YXD100 －Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
YXD100 －Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD100 －Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXD150 －Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YXD150 －Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXD150 －Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
