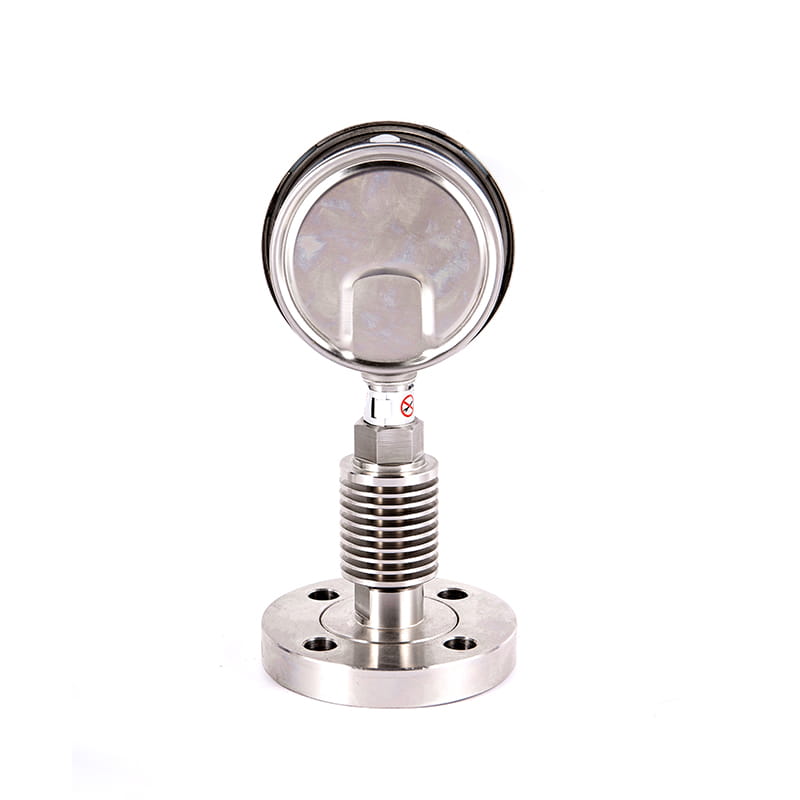

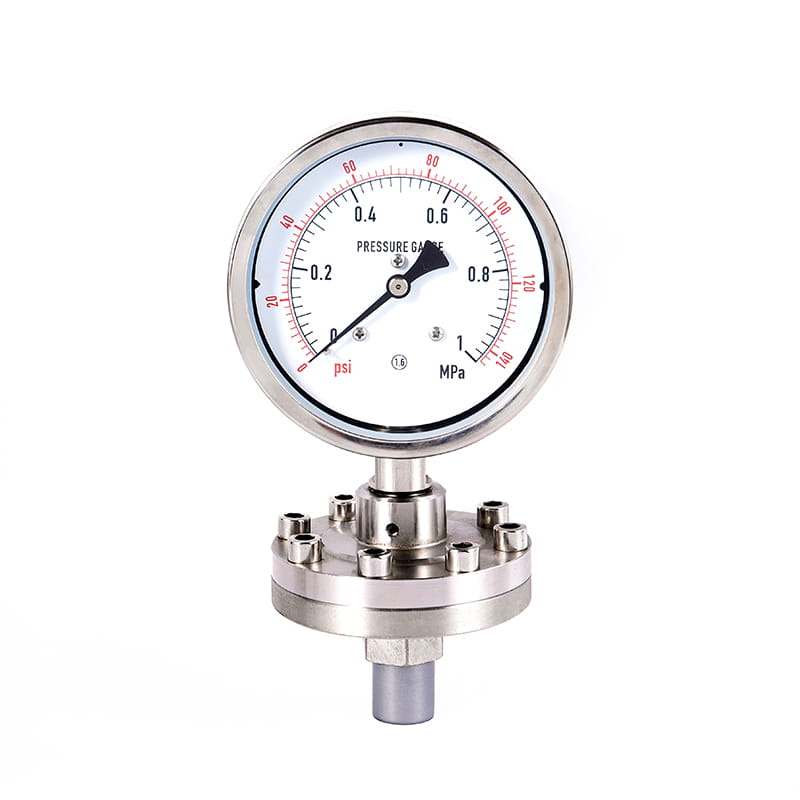

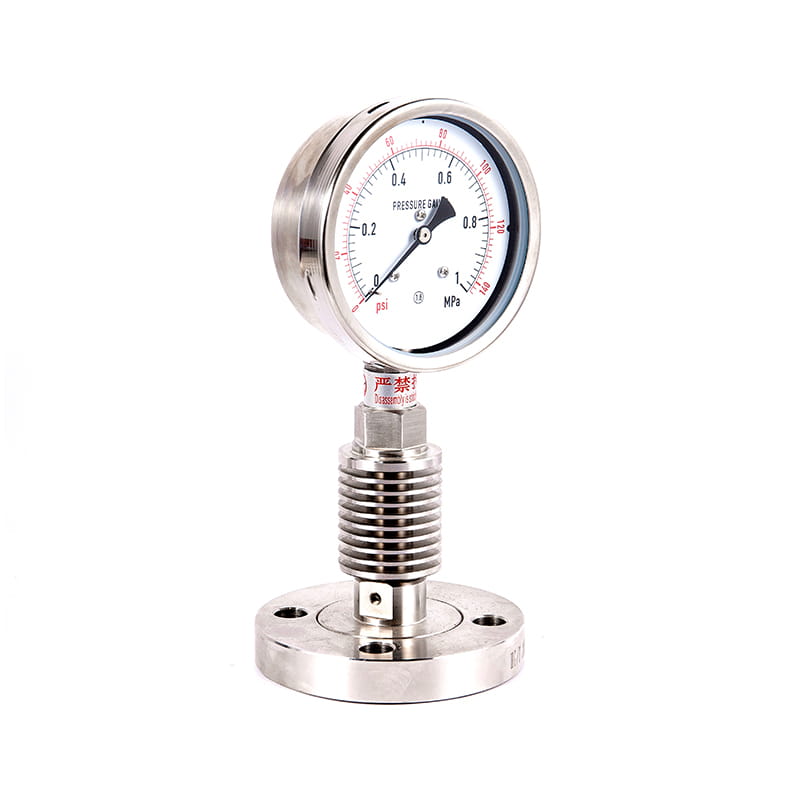

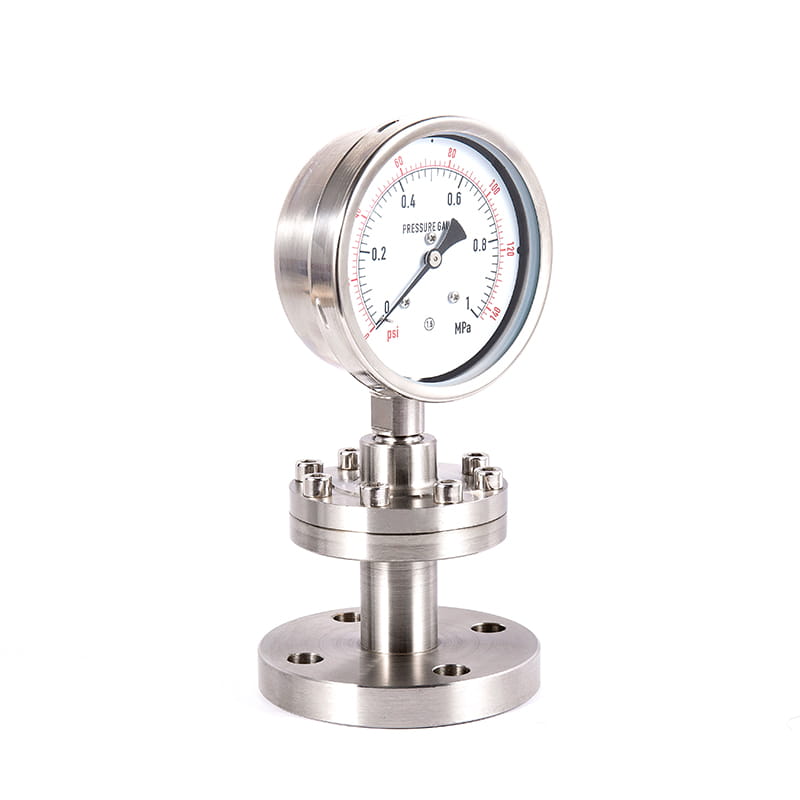

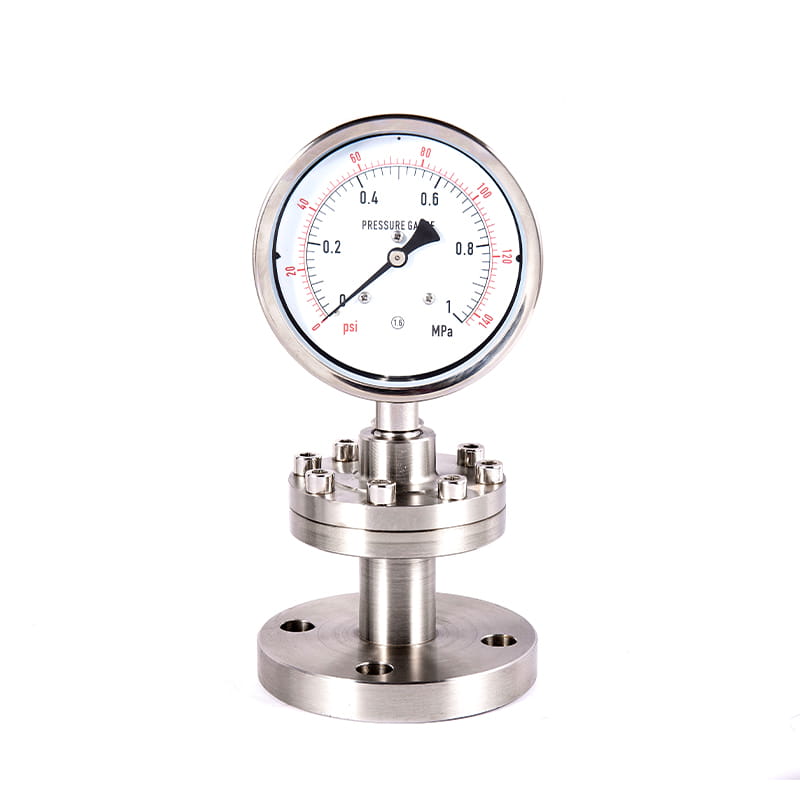

Serye ng Y-m Lahat ng hindi kinakalawang na asero sanitary sterile diaphragm pressure gauges

◆ Model: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms
◆ Application: Dahil sa hindi direktang istraktura ng pagsukat, ang diaphragm pressure gauge ay angkop para sa pagsukat ng presyon ng mga likido, gas o butil na dumadaloy na solido na may mataas na lagkit, madaling pag -crystallize, malakas na kaagnasan at mataas na temperatura. Ang paghihiwalay ng dayapragm ay may iba't ibang mga materyales upang umangkop sa iba't ibang iba't ibang mga kinakaing unti -unting media.
Ang mga instrumento na ito ay pangunahing ginagamit sa hibla ng kemikal, synthetic fiber, petrolyo, pagtitina, alkali, acid, pagkain, gamot, konstruksyon, pagmimina, smelting at iba pang mga industriya.

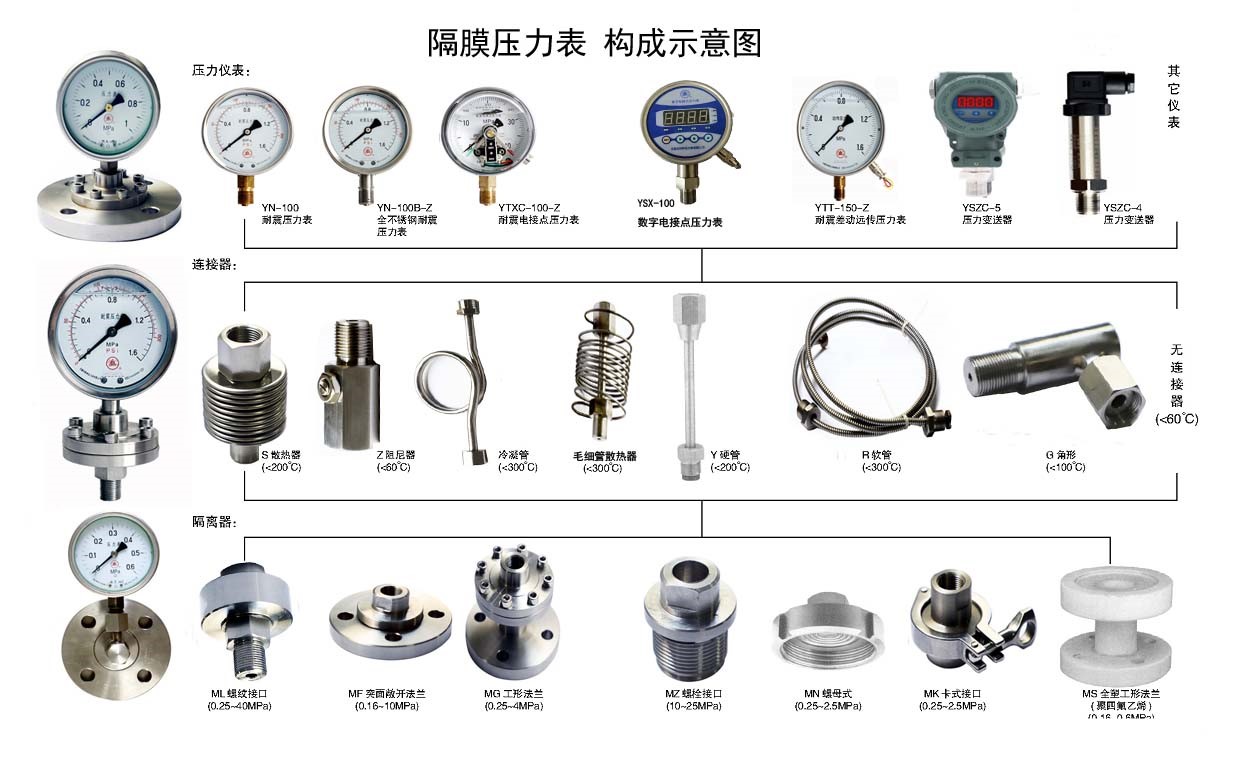

Ang ulo ng ulo ng ganitong uri ng instrumento ay maaaring magamit sa iba't ibang serye: pangkalahatang gauge ng presyon, gauge-resistant pressure gauge, isang iba't ibang mga electric contact pressure gauge, isang iba't ibang mga shock-resistant electric contact pressure gauge, pressure transmitter, remote pressure gauge, digital pressure gauge, pressure controller at iba pa.
◆ Prinsipyo ng istraktura:
Ang instrumento na ito ay hindi direktang pagsukat. Ang paghihiwalay ng dayapragm deform sa ilalim ng presyon ng sinusukat na daluyan, ang sealing likido ay pinipilit, at ang presyon ay ipinapadala sa presyon.
Ang sealing liquid ay pinipilit, at ang presyon ay isinasagawa sa instrumento ng pagtuklas, na nagpapakita ng halaga ng sinusukat na medium pressure.

Kumuha ng isang quote

◆ Mga teknikal na parameter ：

Moder ng Meter Head	Iba't ibang uri ng mga instrumento ng presyon, mga nagpapadala ng presyon, mga controller ng presyon, atbp.
Klase ng kawastuhan	1.6 ； 2.5
Klase ng kawastuhan （ MPA ）	0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40
Materyal ng Diaphragm	Mga palayaw	Materyal	Mga palayaw	Materyal
	1	0cr18ni12mo2	5	Hastelloy C (H276C)
	2	Sus304	6	Monel Alloy (Cu30ni70)
	3	Sus316	7	Tantalum (TA)
	4	Sus316l	8	Fluoroplastic (PTFE)
Materyal ng isolator	1cr18ni9; 304; 316; 316L; F4; PVC, atbp.
Pag -seal ng materyal na gasket	NBR; Medikal na silicone goma; Ptfe; Grapayt; Fluoroelastomer; atbp.
Pagpuno ng likido ng pagpapadaloy	Methyl silicone oil, langis ng gulay, gliserin, fluorinated oil, atbp.
epekto ng temperatura	Dahil ang thermal pagpapalawak ng conductive fluid at ang rigidity ng dayapragm ay nauugnay sa temperatura, ang halaga ng error ay 0.1%/° C kapag ang temperatura ng operating ay lumihis mula 20 ± 5 ° C.
Proteksyon ng kaagnasan	Kasama sa pagganap na ito ang mga katangian ng kaagnasan ng kapaligiran at medium ng pagsukat, at ang materyal ng isolator, sheet ng dayapragm at sealing washer ay maaaring mapili alinsunod sa mga kondisyon ng paggamit.
pagkakaiba sa antas	Ang hose na konektado na diaphragm pressure gauge sa pag -install kung ang pagsukat point at ang presyon ng presyon ay nasa iba't ibang taas, ang pagkakaiba sa antas ng likido na nabuo ng pagkakaiba ng presyon △ P ay makakaapekto sa sinusukat na halaga ng instrumento, ang pormula ay: △ p = tiyak na gravity ng sealing liquid × liquid level pagkakaiba.
Mga Pamantayan sa Pagpapatupad	JB/T 8624
Tandaan: 1, ang konektor ng thread ay maaaring ipasadya ayon sa mga kinakailangan ng gumagamit; 2 、 Ang pagkonekta ng flange ay maaaring ipasadya ayon sa Mga Kinakailangan ng Gumagamit Flange Standard.
