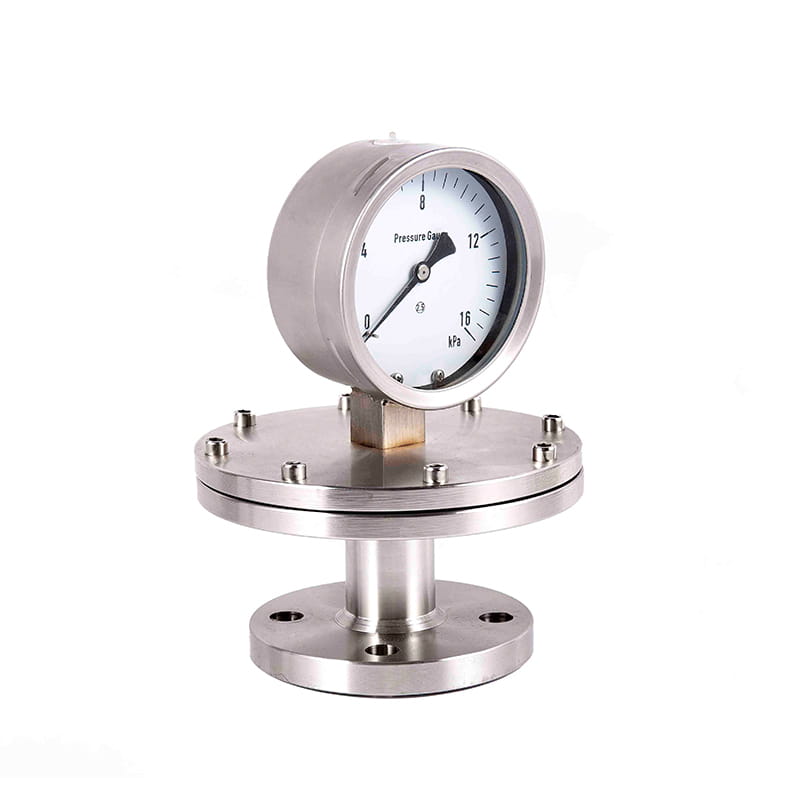

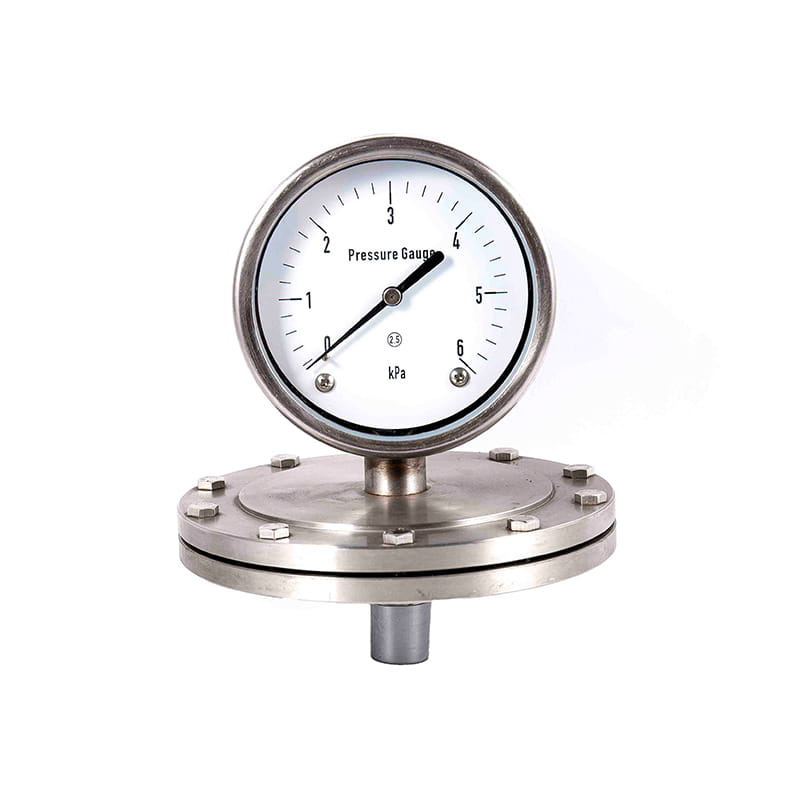

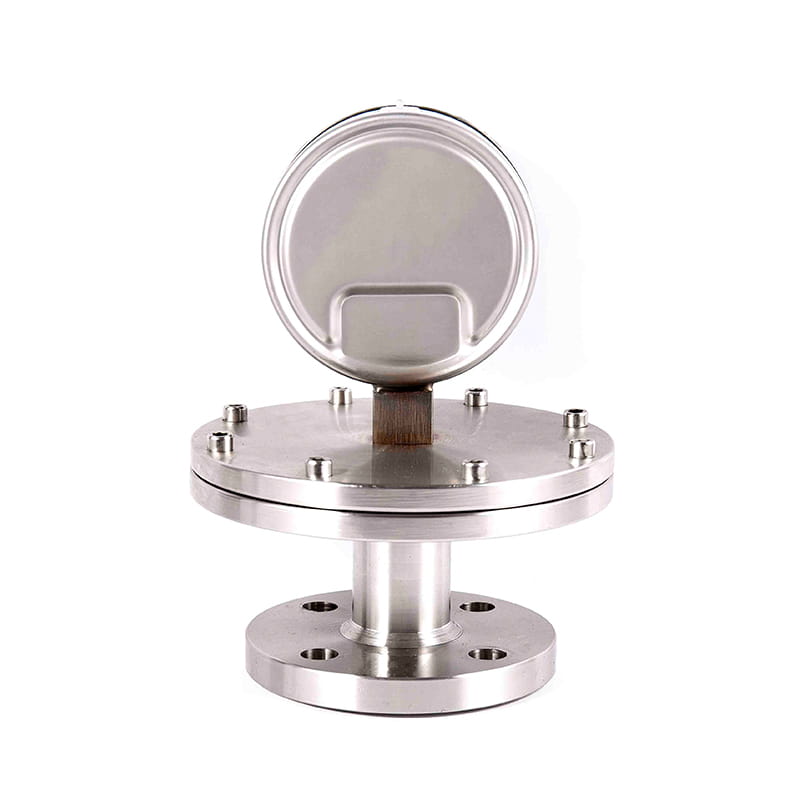

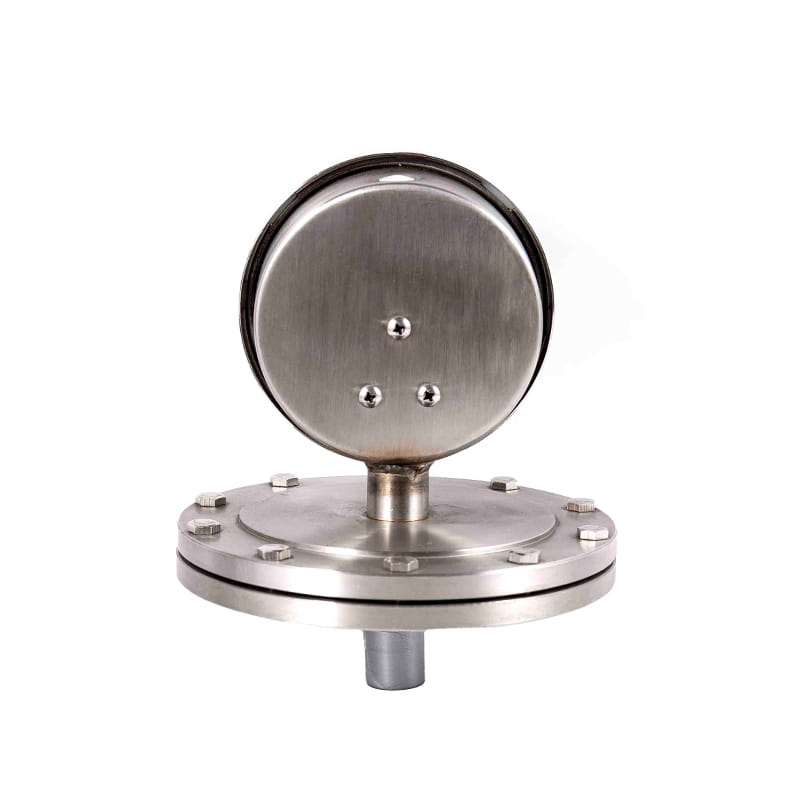

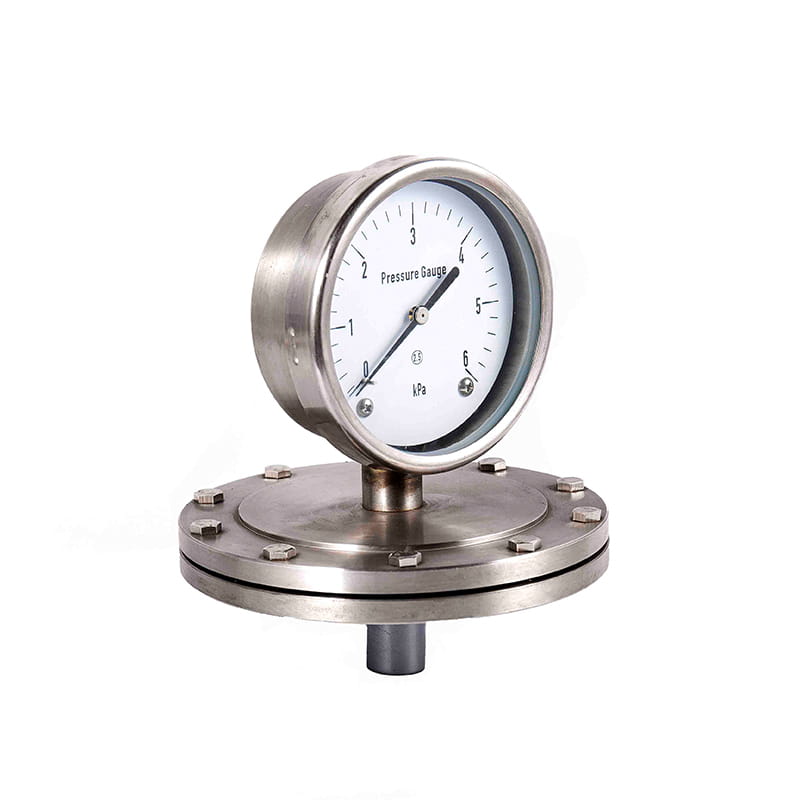

◆ Model: YP100-L YP150-L YP100-F YP150-F
◆ Mga Teknikal na Parameter:
| Modelo | YP100-l 、 YP100-F | Yp150-l 、 YP150-F |
| Nominal diameter | F 100 | F 150 |
| Klase ng kawastuhan | 2.5 | |
| Saklaw ng pagsukat （ KPA ） | Negatibong presyon: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 Positibong presyon: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Positibo at negatibong presyon: -0.8 ~ 0.8 -1.2 ~ 1.2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20 -30 ～ 30 | |
| Saklaw ng pagsukat （ MPA ） | Vacuum: -0.1 ~ 0 Pressure Vacuum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presyon: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| Gumamit ng nakapaligid na temperatura | -40 ℃～ 70 ℃ | |
| Materyal ng Diaphragm | Ocr18ni12mo2ti ; Sus316 ; | |
| Uri ng pag -mount | Sinulid ( L ); Flange ( F ), ( F1 ) | |
| Rating ng paglaban sa panginginig ng boses | V · H · 2 | |
| Proteksyon ng Ingress | IP64 | |
| Ipatupad ang pamantayan | JB/T 5491 $ | |
◆ Panlabas na sukat:
Sinulid ( L )
| Modelo | Mga Dimensyon ( mm ) | |||||
| A | D | D1 | SW | L | M | |
| YP100-l | 135 | Φ 97.5 Micropressure φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| Yp150-l | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| Tandaan: Ang magkasanib na thread ( M ) Maaaring gawin sa pipe thread o tapered pipe thread ayon sa mga kinakailangan ng gumagamit (tingnan ang gabay sa pagpili). | ||||||
