◆ Model: YG60 YG100 YG150
◆ Paggamit: Ang lahat ng mga bahagi ng seryeng ito ng mga gauge ay gawa sa hindi kinakalawang na asero, at ang mga pangunahing bahagi ay gawa sa 1CR18NI9, OCR18NI12MO2TI, SUS316, SUS316L, atbp. Ang hinang ng bawat bahagi ay ginawa ng isang espesyal na proseso. Kabilang sa mga ito, ang corrosion-resistant high-temperatura presyon ng sukat ay may mahusay na mataas na temperatura at pagganap na lumalaban sa kaagnasan, na angkop para sa mga kinakaing unti-unting kapaligiran, ay maaaring makakita ng mahina na nakakaugnay, ngunit hindi pagkikristal, hindi pag-iipon, mababang lagkit na high-temperatura media. Malawak na ginagamit sa petrolyo, kemikal, pestisidyo, goma, natural gas at iba pang mga industriya.
◆ Mga teknikal na parameter ：
| Numero ng modelo | YG60 | YG100 | YG150 | ||
| Nominal diameter | Φ 60 | Φ 100 | Φ 150 | ||
| Uri ng pag -mount | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Konektor thread | M14 × 1.5 | M20 × 1.5 | |||
| Klase ng kawastuhan | 2.5 | 1.6 | |||
| Saklaw ng Pagsukat （ MPA ） | Bakante ： -0.1 ～ 0 Pressure Vacuum ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presyon ： 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| Mga kondisyon ng kapaligiran ng paggamit | Temp ： -40 ℃～ 70 ℃ | ||||
| Temperatura | Direktang pag -install ： ≤ 150 ℃ | ||||
| Temperatura ： ≤ 500 ℃ | |||||
| Error sa epekto ng temperatura | Δ ＝ ± （Δ K Δ t ） Δ - - Ang pinahihintulutang halaga ng error sa halaga ng pagpapakita kapag ang temperatura ng nakapaligid ay lumihis mula sa 20 ℃ ± 5 ℃, at ang pinahihintulutang halaga ng error sa halaga ng pagpapakita kapag ang temperatura ng nakapaligid ay lumihis mula sa 20 ℃ ± 5 ℃. Pares Δ—— Ang ganap na halaga ng intrinsic error ng instrumento. Pares K - - Ang koepisyent ng epekto sa temperatura na may halaga na 0.04%/° C. Δ t —— ∣temperature ng daluyan sa Bourdon Tube ℃ -25∣ | ||||
| Rating ng panginginig ng boses | V · H · 3 | ||||
| Borden tube material | Ocr18ni12mo2ti ； Sus316 ； Sus316l | ||||
| Pabahay, materyal ng konektor | 1cr18ni9ti ； Sus304 | ||||
| Klase ng Proteksyon | IP65 | ||||
| Mga Pamantayan sa Pagpapatupad | GB/T 1226 | ||||
| Tandaan: 1. Ang mga magkasanib na mga thread ay maaaring ipasadya ayon sa mga kinakailangan ng gumagamit. | |||||
◆ Panlabas na sukat:

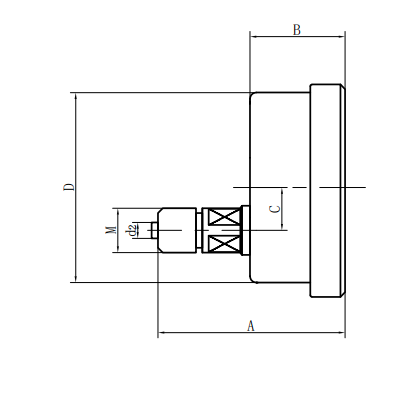

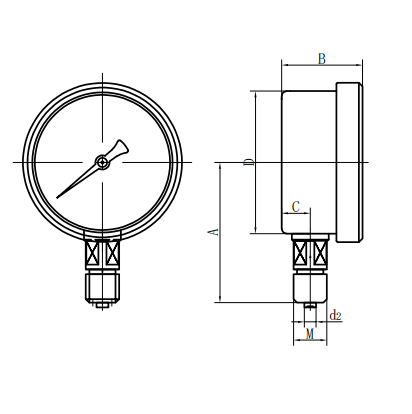

| Radial Direct Type (ⅰ) | Axial Eccentric Direct Type (ⅱ) |

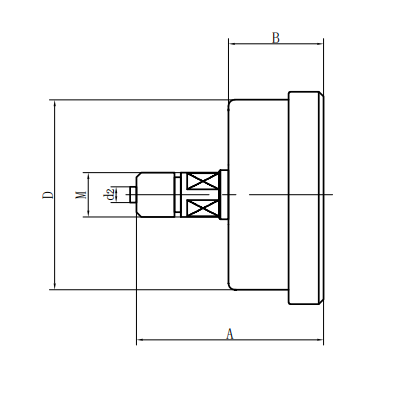

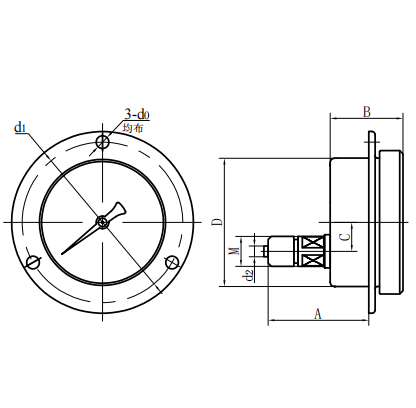

| Axial Concentric Direct Type (III) | Axial eccentric insert type (IV) |

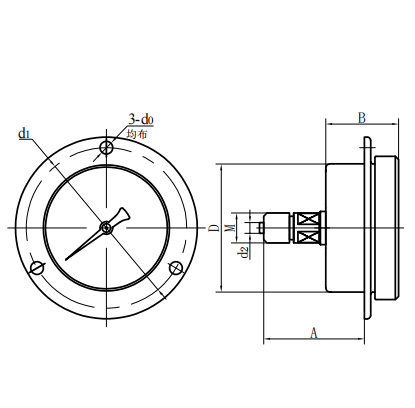

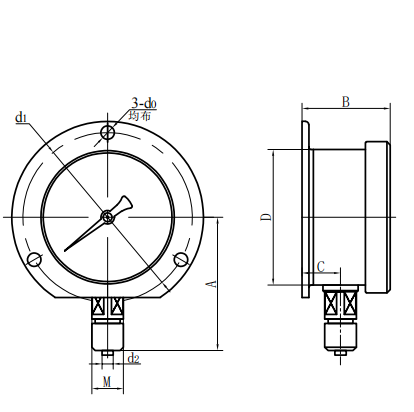

| Axial concentric na uri ng pagpasok (V) | Radial convex type (vi) $ |
| Numero ng modelo | Pangkalahatang sukat （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YG60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × $ 1.5 |
| YG60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YG60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YG60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YG60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
