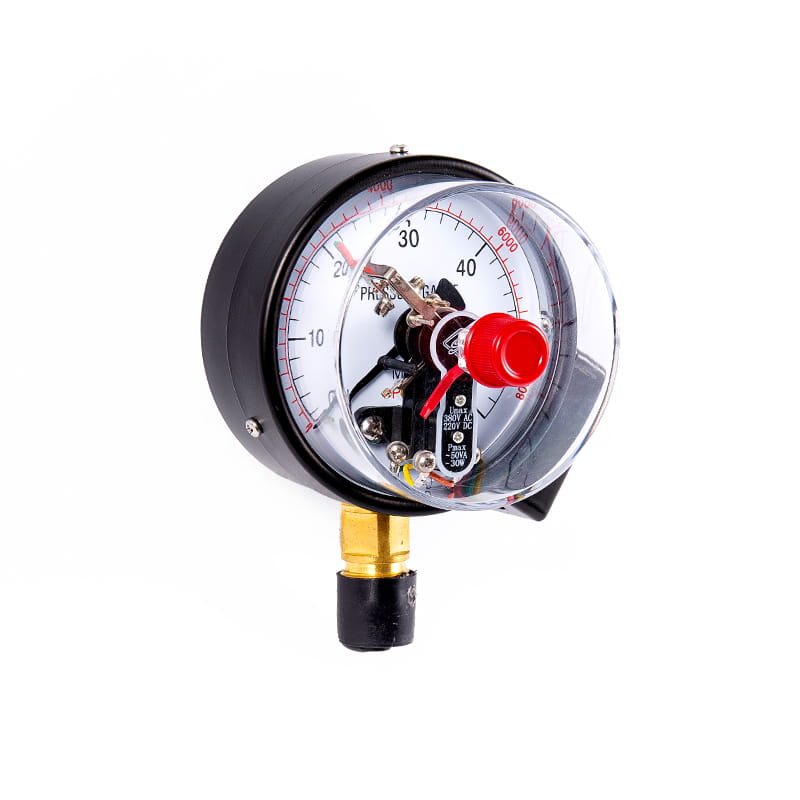

YXC Series Magnetic-assisted Electric contact pressure gauges

◆ Model: YXC60 YX100 YXC-150

◆ Application: Ang ganitong uri ng instrumento ay angkop para sa pagsukat ng presyon ng mga likido, gas o mga singaw nang walang peligro na pagsabog, walang pagkikristal, walang solidification, at walang kinakailangang epekto sa mga haluang tanso at tanso. Kapag nilagyan ito ng isang angkop na circuit, maaari itong magpadala ng isang alarma o awtomatikong kontrol sa sistema ng presyon upang masukat at kontrolado.

YXC Ang mga produktong serye ay nagpatibay ng magnetic-assist na de-koryenteng contact na aparato, na mayroong mga pakinabang ng matatag at maaasahang pagkilos at malaking lakas ng pakikipag-ugnay.

◆ Kung kinakailangan upang makagawa ng isang shockproof type pressure gauge, maaari itong mapunan ng gliserin o silicone oil.

Kumuha ng isang quote

◆ Mga Teknikal na Parameter:

Modelo		YXC60		YXC100		YXC150
Nominal diameter		Φ 60		Φ 100		Φ 150
tahimik Feign i -type istilo	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Umaangkop na mga thread		M14 × 1.5		M20 × 1.5
Klase ng kawastuhan		2.5		1.6
Saklaw ng pagsukat （ MPA ）		Totoo Space: -0.1 ~ 0 Pressure Vacuum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presyon: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Mga kondisyon ng kapaligiran ng paggamit		Temperatura: -40 ° C ~ 70 ° C; Relatibong kahalumigmigan: ≤ $ 85 Pares
Mga elektrikal na parameter		★ Pinakamataas na boltahe sa pagtatrabaho: 380v ac ; 220V DC ★ Pinakamataas na kapangyarihan ng contact: 30va ★ Mode ng Kontrol: Ang itaas at mas mababang mga limitasyon, itaas na itaas na mga limitasyon (dobleng itaas na mga limitasyon), mas mababang mas mababang mga limitasyon (dobleng mas mababang mga limitasyon) at iba pang mabagal na magnetic na switch ng contact ay maaaring nababagay sa buong saklaw
Mga kable		Junction Box	1		2		3	4
		Mga Kulay ng Kulay ng Kulay	Pula		berde		Dilaw	Itim
		Mga terminal ng output	Mataas na limitasyon		mas mababang limitasyon		publiko	Earthing
Rating ng paglaban sa panginginig ng boses		V · H · 3
Materyal ng Bourdon Tube		QSN4-0.3
Proteksyon ng Ingress		IP54
Ipatupad ang pamantayan		JB/T 9273
Tandaan: 1 . Ang magkasanib na thread ay maaaring ipasadya ayon sa mga kinakailangan ng gumagamit.

◆ Na -rate na halaga ng sanggunian ng pag -load:

boltahe (V)	Resistive load kasalukuyang halaga ( A )		Ang halaga ng kasalukuyang pag -load ng kasalukuyang （ A ）
boltahe (V)	AC	DC	Ang halaga ng kasalukuyang pag -load ng kasalukuyang （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Mga Dimensyon:

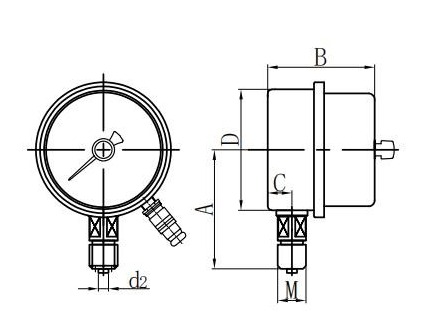

Radial Direct (I.)

Axial Eccentric Direct (II.)

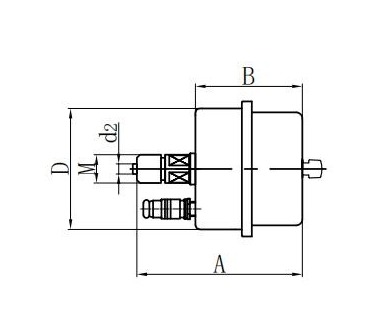

Axial Concentric Direct (III.)

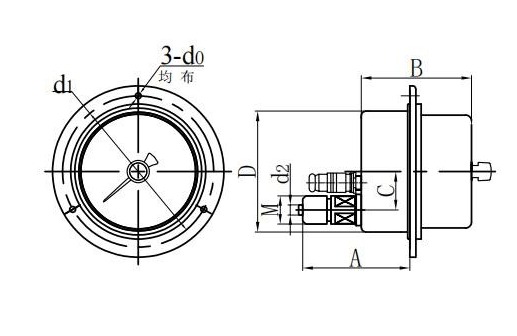

Axial eccentric flush (IV.)

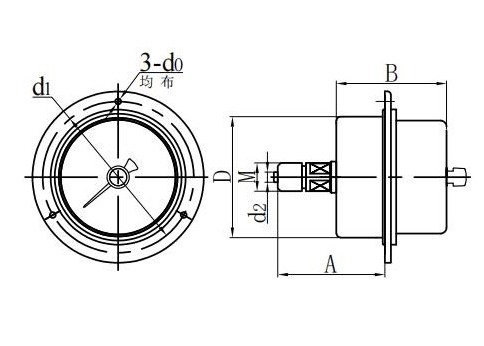

Axial concentric flush mount (V.)

Radial convex mount (vi.)

Modelo	Mga Dimensyon ( mm )
Modelo	A	B	C	D	D0	D1	D2	M
YXC60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × $ 1.5
YXC60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
YXC60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
YXC60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
YXC60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
