YXCH Series Reed Electric contact pressure gauge

◆ Model: YXCH100 YXCH150

◆ Application: Ang ganitong uri ng instrumento ay angkop para sa pagsukat ng presyon ng mga likido, gas o mga singaw nang walang peligro na pagsabog, walang pagkikristal, walang solidification, at walang kinakailangang epekto sa mga haluang tanso at tanso. Kapag nilagyan ito ng isang angkop na sistema ng circuit, maaari itong magpadala ng isang alarma o awtomatikong kontrol sa sistema ng presyon upang masukat at makontrol.

Ang ganitong uri ng instrumento ay nagpapabuti sa pakikipag -ugnay sa isang aparato ng vacuum, na maiwasan ang hindi magandang pakikipag -ugnay na dulot ng oksihenasyon ng contact, kaya mayroon itong mga katangian ng mabilis at sensitibong tugon at maaasahang pakikipag -ugnay sa pakikipag -ugnay, at isang rookie na maaaring palitan ang magnetic contact pressure gauge sa ilalim ng mga kondisyon ng pagtatrabaho ng mababang lakas at mababang boltahe.

◆ Kung kinakailangan upang makagawa ng isang shockproof type pressure gauge, maaari itong mapunan ng gliserin o silicone oil.

Kumuha ng isang quote

◆ Mga Teknikal na Parameter:

Modelo		YXCH100			YXCH150
Nominal diameter		Φ 100			Φ 150
Uri ng pag -mount	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Umaangkop na mga thread		M20 × 1.5
Klase ng kawastuhan		1.6
Saklaw ng pagsukat （ MPA ）		Totoo Space: -0.1 ~ 0 Pressure Vacuum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presyon: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Mga kondisyon ng kapaligiran ng paggamit		Temperatura: -10 ° C ~ 55 ° C; Relatibong kahalumigmigan: ≤ 75 Pares
Mga elektrikal na parameter		★ Na -rate na boltahe: 24v dc ★ Na -rate ang kasalukuyang: 0.25a ★ Buhay ng Elektriko: 105 mga oras ★ Control Mode: Ang buong sukat ay maaaring ayusin ang itaas at mas mababang mga limitasyon, itaas na itaas na mga limitasyon (dobleng itaas na mga limitasyon), mas mababang mas mababang mga limitasyon (dobleng mas mababang mga limitasyon) at iba pang mabagal na switch ng tambo
Mga kable		Mga plug ng aviation	1	2		3	4
		Linya Kulay	Pula	berde		Dilaw	Itim
		Mga terminal ng output	Mataas na limitasyon	mas mababang limitasyon		publiko	Earthing
Rating ng paglaban sa panginginig ng boses		V · H · 3
Materyal ng Bourdon Tube		QSN4-0.3
Proteksyon ng Ingress		IP54
Ipatupad ang pamantayan
Tandaan: Ang magkasanib na thread ay maaaring gawin sa pipe thread o tapered pipe thread ayon sa mga kinakailangan ng gumagamit (tingnan ang gabay sa pagpili).

◆ Mga Dimensyon:

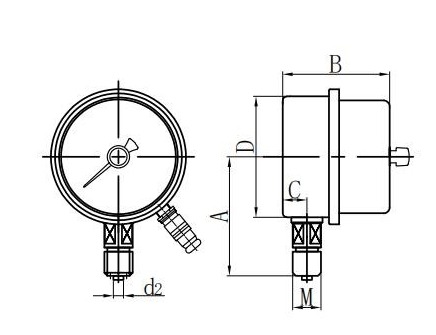

Radial Direct (I.)

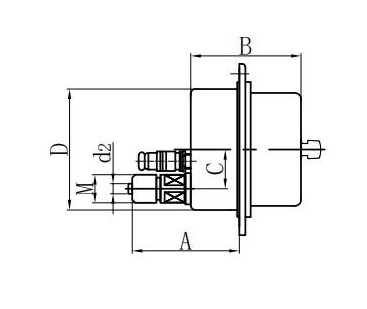

Axial Eccentric Direct (II.)

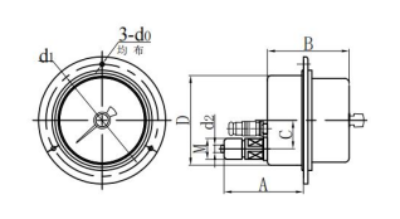

Axial Eccentric Flush Mount (IV.)

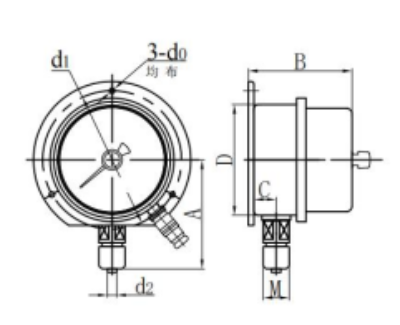

Radial convex mount (vi.)

Modelo	Mga Dimensyon ( mm )
Modelo	A	B	C	D	D0	D1	D2	M
YXCH100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × $ 1.5
YXCH100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXCH100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCH100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCH150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXCH150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXCH150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXCH150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
