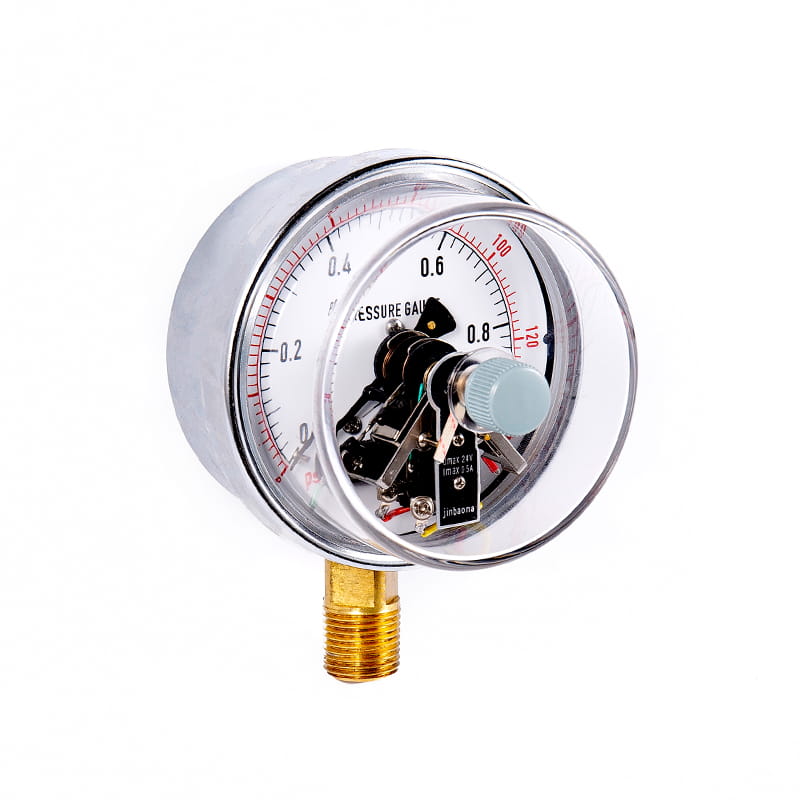

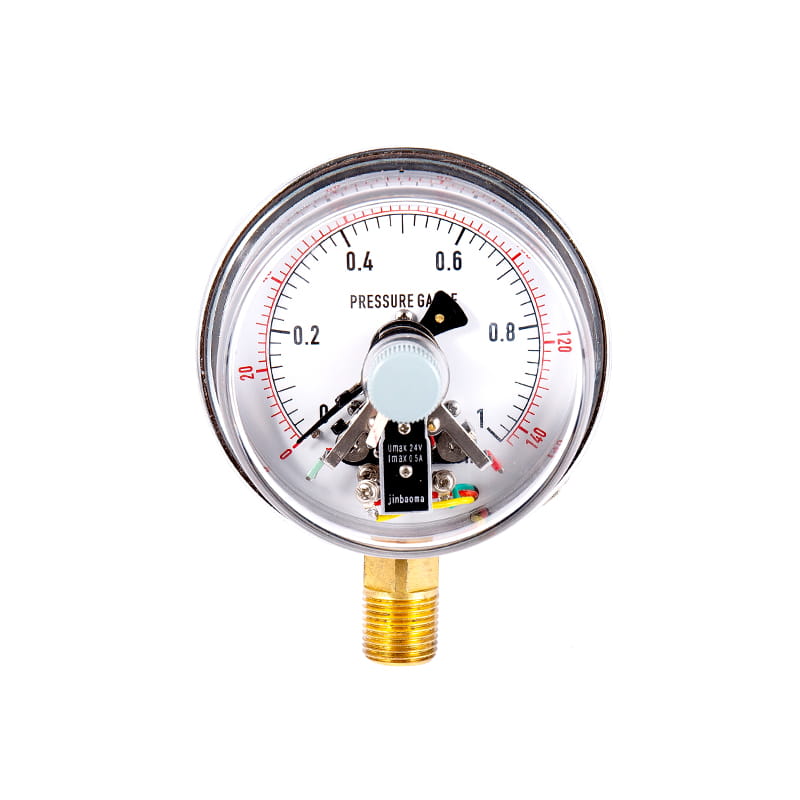

Ang serye ng YXCM Magnetic Sensitive Electric contact pressure gauge

◆ Model: YXCM100 YXCM150

◆ Gumagamit: Ang ganitong uri ng instrumento ay isang mainam na alternatibo sa magnetic-assisted electric contact pressure gauge, pinapanatili nito ang mga pakinabang ng tradisyunal na electric contact pressure gauge na may intuitive indikasyon at simpleng pagsasaayos, at gumagawa ng mga pangunahing pagpapabuti sa loob ng instrumento, gamit ang magnetic induction integrated circuit upang mangolekta ng mga signal, na walang mekanikal na pakikipag-ugnay, walang spark anti-interference, mabilis at sensitibong tugon, ligtas at maaasahang gawain, tumpak na pag-aayos ng signal at iba pang mga katangian. Madali itong magkakaugnay PC Ang mga board, optocoupler, mga controller ng programa at iba pang mga electronic circuit, at maaaring direktang magmaneho ng maliit na relay o contactor.

Ang instrumento ay angkop para sa pagsukat ng presyon ng mga likido, gas o mga singaw na hindi nagpapaliwanag, hindi crystallized, hindi nag-iisa, at walang kinakaing unti-unting epekto sa mga haluang tanso at tanso.

◆ Kung kinakailangan upang makagawa ng isang shockproof type pressure gauge, maaari itong mapunan ng gliserin o silicone oil.

Kumuha ng isang quote

◆ Mga Teknikal na Parameter:

Modelo		YXCM100			YXCM150
Nominal diameter		Φ 100			Φ 150
Uri ng pag -mount	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Umaangkop na mga thread		M20 × 1.5
Klase ng kawastuhan		1.6
Saklaw ng pagsukat （ MPA ）		Totoo Space: -0.1 ~ 0 Pressure Vacuum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presyon: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Mga kondisyon ng kapaligiran ng paggamit		Temperatura: -10 ° C ~ 55 ° C; Relatibong kahalumigmigan: ≤ 75 Pares
Mga elektrikal na parameter		★ Max load: 5A 220V AC; 5A 30V DC ★ Boltahe ng Power Supply: 24v dc ★ Pagkonsumo ng Power: ≤1.5va ★ Buhay ng Elektriko: 105 mga oras ★ Control Mode: Full-scale Adjustable Upper at Lower Limits, Upper Upper Limits (Double Upper Limits), mas mababang mas mababang mga limitasyon (dobleng mas mababang mga limitasyon) at iba pang mabagal na switch ng induction
Mga kable		Mga plug ng aviation	1	2		3	4	5
		Linya Kulay	Pula	berde		Dilaw	Itim	puno ng palma
		Mga terminal ng output	Mataas na limitasyon	mas mababang limitasyon		publiko	Power Supply negatibong elektrod	Power Supply Cathode
Rating ng paglaban sa panginginig ng boses		V · H · 3
Materyal ng Bourdon Tube		QSN4-0.3
Proteksyon ng Ingress		IP54
Ipatupad ang pamantayan
Tandaan: Ang magkasanib na thread ay maaaring gawin sa pipe thread o tapered pipe thread ayon sa mga kinakailangan ng gumagamit (tingnan ang gabay sa pagpili).

◆ Mga Dimensyon:

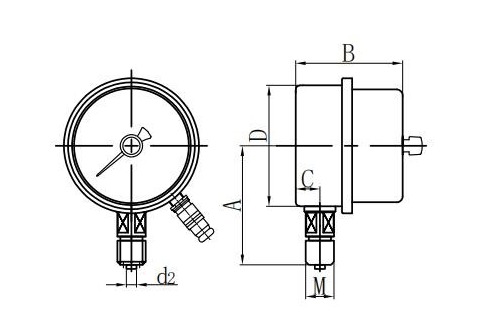

Radial Direct (I.)

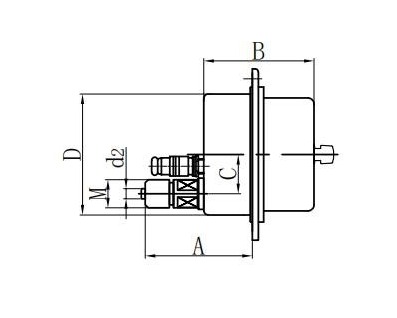

Axial Eccentric Direct (II.)

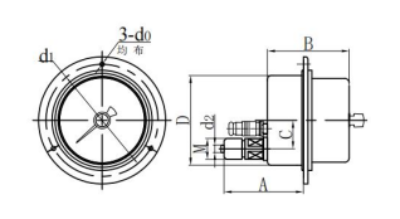

Axial Eccentric Flush Mount (IV.)

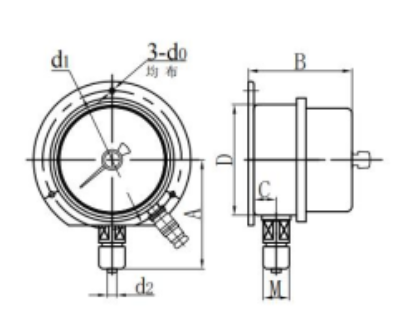

Radial convex mount (vi.)

Modelo	Mga Dimensyon ( mm )
Modelo	A	B	C	D	D0	D1	D2	M
YXCM100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × $ 1.5
YXCM100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXCM100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCM100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXCM150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXCM150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXCM150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXCM150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
