◆ Model: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150

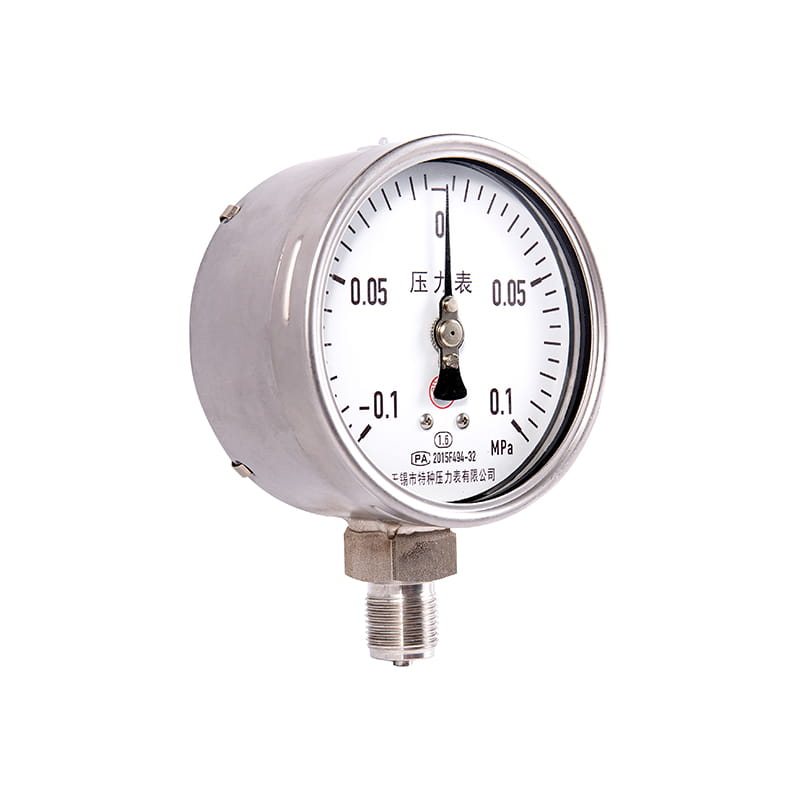

◆ Gumamit: Ang seryeng ito ng mga gauge ay lahat ay gawa sa hindi kinakalawang na asero, na may panloob na pagkahati sa kaligtasan at mga butas ng kaluwagan ng presyon sa tuktok upang palabasin ang labis na presyon sa loob ng kaso dahil sa pagkawasak na sanhi ng labis na karga o pagkapagod ng mga nababanat na elemento, upang maprotektahan ang kaligtasan ng mga operator at kagamitan at mga pasilidad, at mayroong isang likidong stopper at isang panloob na kabayaran sa lique sa site. Ang mga gauge na puno ng likido ay lumalaban sa panginginig ng boses, na pumipigil sa pinsala sa loob ng gauge dahil sa panginginig ng boses, at pagpapadulas ng mga panloob na sangkap upang mabawasan ang pagsusuot at kaagnasan.
Ang mga gauge na ito ay malawakang ginagamit sa pagbabarena, pagpipino, kemikal, pagkain, parmasyutiko, dagat, mga platform ng langis sa malayo sa pampang at iba pang mga industriya.
| numero ng modelo | YQ60 | YQ100 | YQ150 | |
| Nominal diameter | Φ 60 | Φ 100 | Φ 150 | |
| Form ng pag -install | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Konektor thread | M14 × 1.5 | M20 × 1.5 | ||
| Klase ng kawastuhan | 2.5 | 1.6 | ||
| Saklaw ng Pagsukat （ MPA ） | Bakante ： -0.1 ～ 0 Pressure Vacuum ： -0.1 ～ 0.06 -0.1 ～ 0.15 -0.1 ～ 0.3 -0.1 ～ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presyon ： 0 ～ 0.1 0 ～ 0.16 0 ～ 0.25 0 ～ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Mga kondisyon ng kapaligiran ng paggamit | temp ： -40 ℃～ 70 ℃ | |||
| rating ng panginginig ng boses | V · H · 3 | |||
| Borden tube material | Ocr18ni12mo2ti ； Sus316 ； Sus316l | |||
| Kaso at materyal na konektor | 1cr18ni9ti ； Sus304 | |||
| Klase ng Proteksyon | IP65 | |||
| Mga Pamantayan sa Pagpapatupad | GB/T1226 | |||
| Tandaan: 1. Ang mga magkasanib na mga thread ay maaaring ipasadya ayon sa mga kinakailangan ng gumagamit. | ||||
◆ Panlabas na sukat:

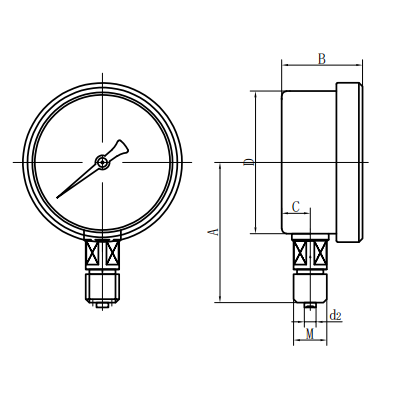

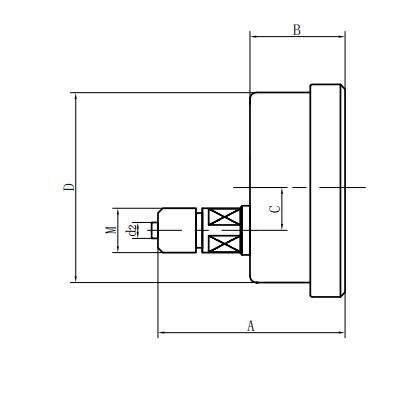

| Radial Direct Type (ⅰ) | Axial Eccentric Direct Type (ⅱ) |

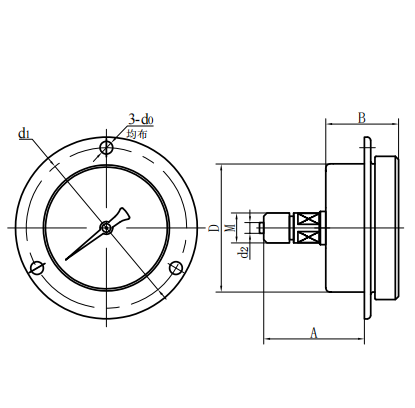

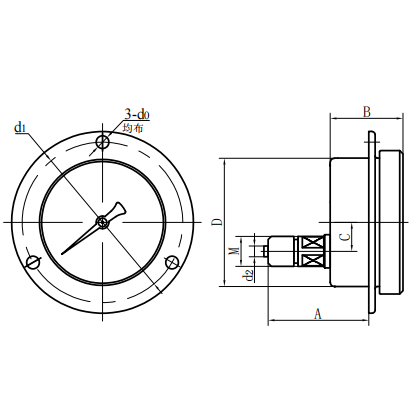

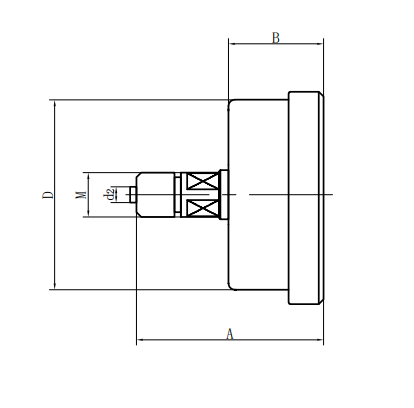

| Axial Concentric Direct Type (III) | Axial eccentric insert type (IV) |

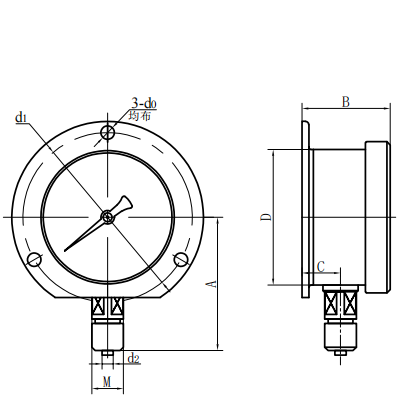

| Axial concentric na uri ng pagpasok (V) | Radial convex type (vi) $ |
| numero ng modelo | Pangkalahatang sukat （ mm ） | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| Yq60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × $ 1.5 |
| Yq60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yq60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yq60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yq60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yq60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
