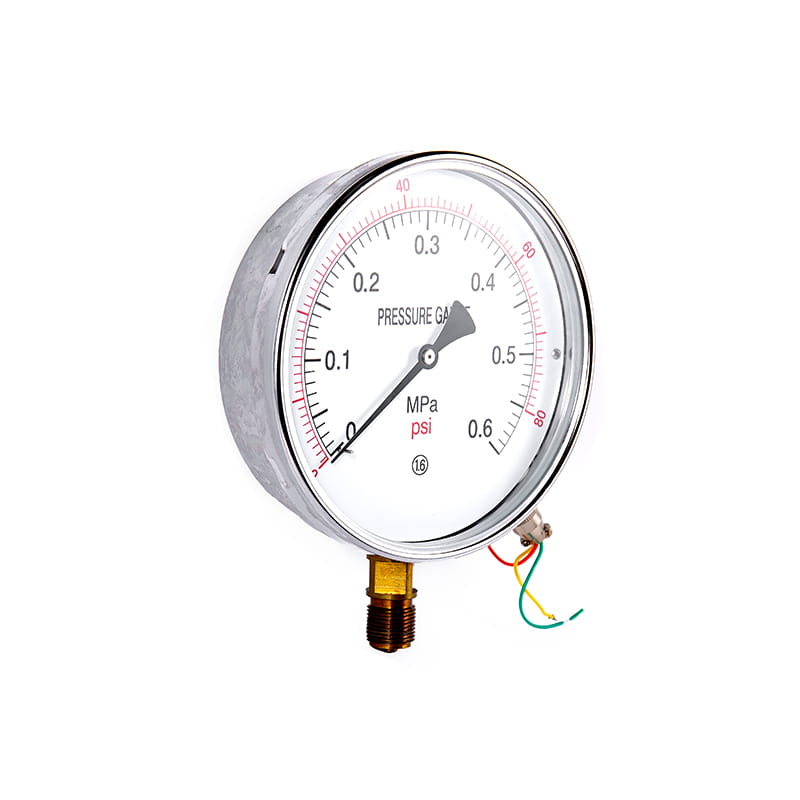

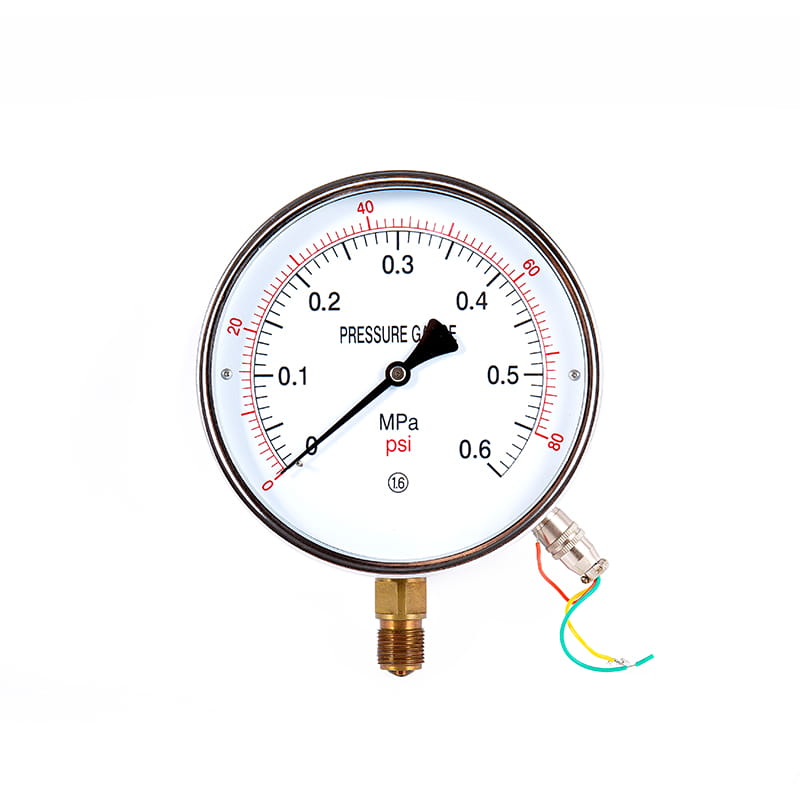

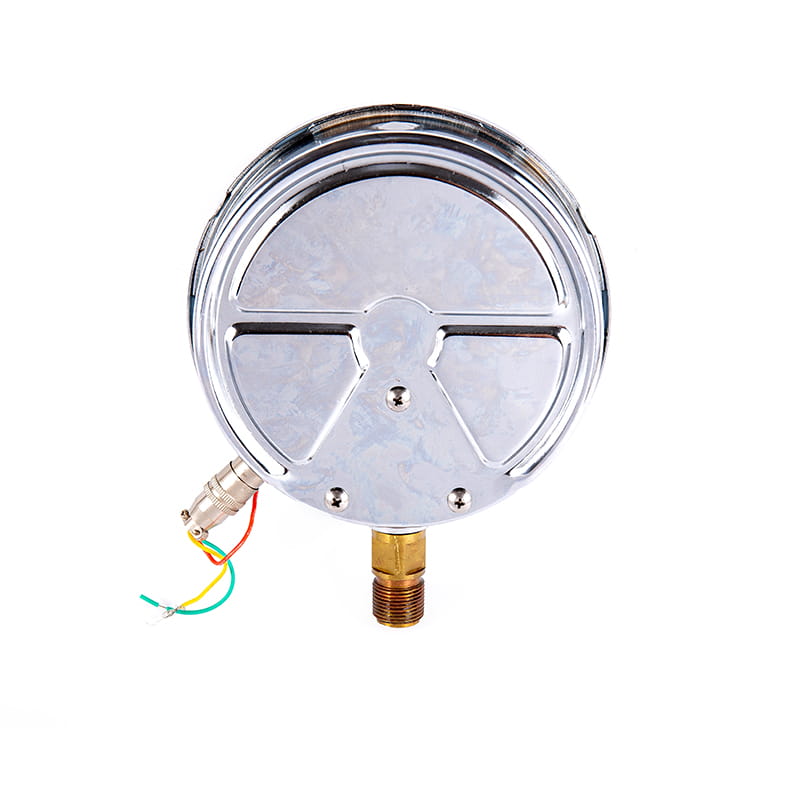

YTT remote pressure gauge

◆ Model: YTT100 YTT100A YTT150 YTT150A

◆ Application: Ang ganitong uri ng instrumento ay angkop para sa pagsukat ng presyon ng mga likido, gas o mga singaw nang walang peligro na pagsabog, walang pagkikristal, walang solidification, at walang kinakailangang epekto sa mga haluang tanso at tanso.

Bilang karagdagan sa lokal na indikasyon ng halaga ng presyon, ang instrumento ay maaari ring patuloy na output ( 0 ~ 10 ) Ma o ( 4 ~ 20 ) Ma Ang signal ng DC, na maaaring maipadala sa control room sa isang mahabang distansya, at maaaring magamit gamit ang mga intelihenteng digital na instrumento ng pagpapakita upang makabuo ng isang awtomatikong sistema para sa pagpapakita, pag -record, pagsasaayos at kontrol.

Ang instrumento ay sumailalim sa isang pangunahing pagbabagong-anyo sa loob, ang orihinal na pagkakaiba-iba ng transpormer ay tinanggal at pinalitan ng isang pagsasabog na elemento ng boltahe na sensing ng silikon, upang ang bahagi ng lokal na pagpapakita at ang bahagi ng output ng signal ay naging dalawang independiyenteng mga sistema, at ang katumpakan ng signal ng output at pagiging maaasahan ay lubos na napabuti, at ang katumpakan ay maaaring maabot 1.0 o kahit na 0.5 antas.
◆ Kung kinakailangan upang makagawa ng isang shockproof type pressure gauge, maaari itong mapunan ng gliserin o silicone oil.

Kumuha ng isang quote

◆ Mga Teknikal na Parameter:

Modelo		YTT100	YTT150	YTT100A	YTT150A
Nominal diameter		Φ 100	Φ 150	Φ 100	Φ 150
Uri ng pag -mount	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Mga elektrikal na parameter		★ Power Supply: 24v dc ★ Output signal: ( 4 ~ 20 ) MA DC ★ Paglaban sa pag -load: 250 Ω		★ Power Supply: 220V AC ★ Output signal: ( 0 ~ 10 ) MA DC ★ Paglaban sa pag -load: ≤ 1.5k Ω
Mga kable
Klase ng kawastuhan		1.6
Ang katumpakan ng output ng signal		1.0 ； 0.5
Saklaw ng pagsukat （ MPA ）		Totoo Space: -0.1 ~ 0 Pressure Vacuum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ～ 0.9 -0.1 ～ 1.5 -0.1 ～ 2.4 Presyon: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Mga kondisyon ng kapaligiran ng paggamit		Temperatura: -10 ° C ~ 55 ° C; Relatibong kahalumigmigan: ≤ 85 Pares
Rating ng paglaban sa panginginig ng boses		V · H · 3
Proteksyon ng Ingress		IP54
Ipatupad ang pamantayan		JB/T 10203
Umaangkop na mga thread		M20 × 1.5
Tandaan: Ang magkasanib na thread ay maaaring gawin sa pipe thread o tapered pipe thread ayon sa mga kinakailangan ng gumagamit (tingnan ang gabay sa pagpili).

◆ Mga Dimensyon:

Radial Direct (I.)

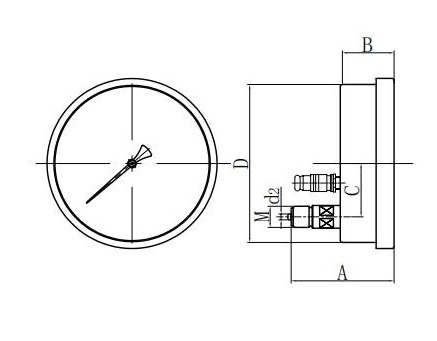

Axial Eccentric Direct (II.)

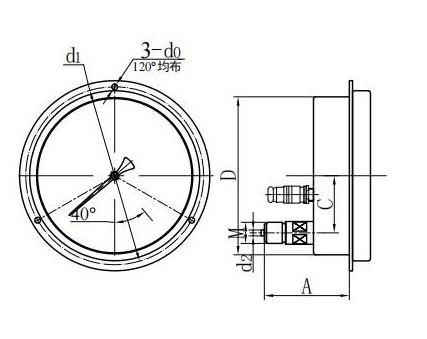

Axial Eccentric Flush Mount (IV.)

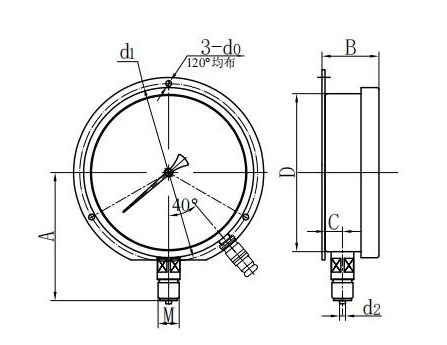

Radial convex mount (vi.)

Modelo	Mga Dimensyon ( mm )
Modelo	A	B	C	D	D0	D1	D2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
Ytt150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
Ytt150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × $ 1.5
