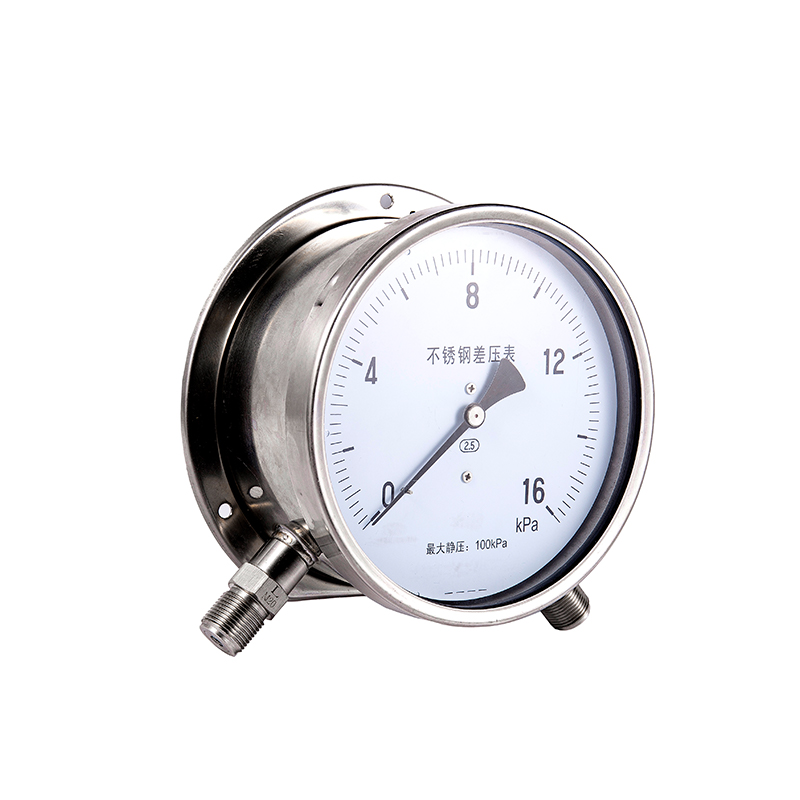

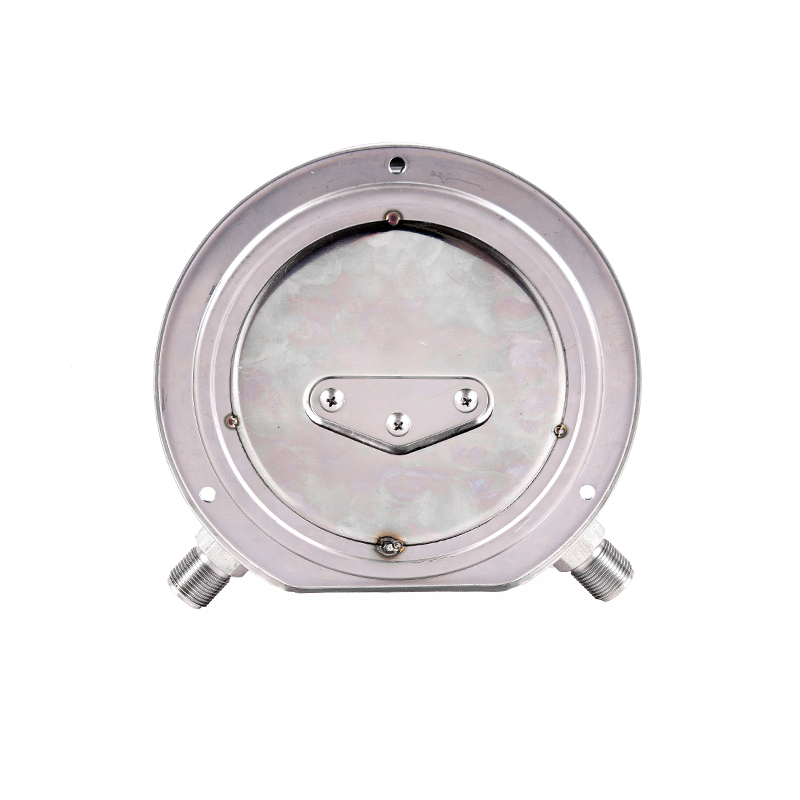

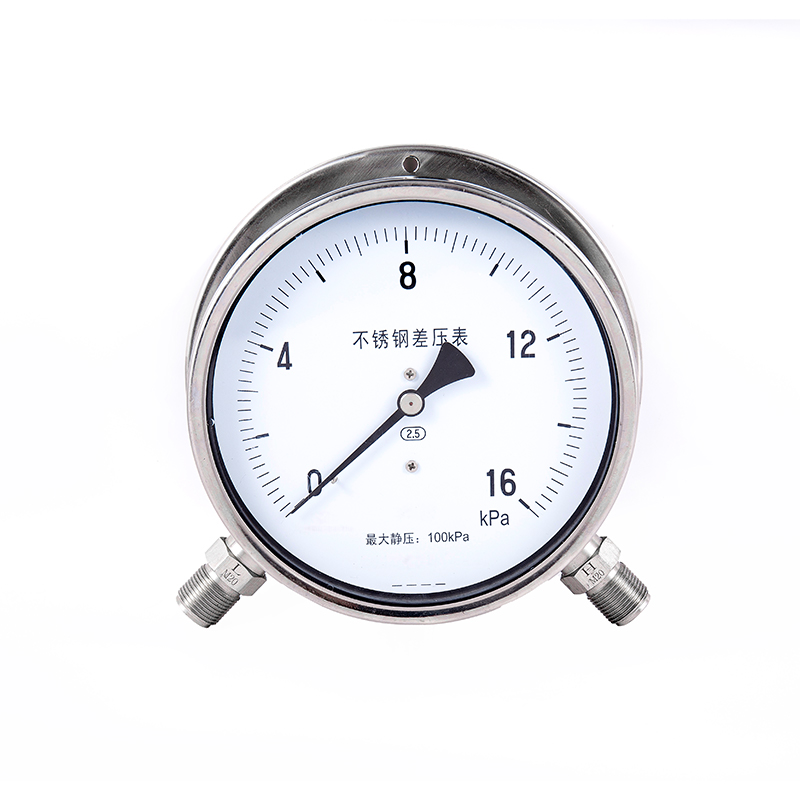

◆ Mga Teknikal na Parameter:
| Modelo | Cybn100 | Cybn150 |
| Nominal diameter | Φ 100 | Φ 150 |
| Uri ng pag -mount | Naka -mount ang radial convex Parallel Interfaces | * | * |
| Naka -mount ang radial convex Walong-character interface | | * |
| Eccentric eccentric flush type | * | * |
| Saklaw ng pagsukat | Pagkakaiba -iba ng presyon Saklaw ng pagsukat KPA | Nominal Presyon ng trabaho KPA | Pagkakaiba -iba ng presyon Saklaw ng pagsukat MPA | Nominal Presyon ng trabaho MPA |
| 0 ～ 10 | 60 | 0 ～ 0.16 | 1 |
| 0 ～ 16 | 100 | 0 ～ 0.25 | 1.6 |
| 0 ～ 25 | 160 | 0 ～ 0.4 | 2.5 |
| 0 ～ 40 | 250 | 0 ～ 0.6 | 4 |
| 0 ～ 60 | 400 | 0 ～ 1 | 6 |
| 0 ～ 100 | 600 | 0 ～ 1.6 | 10 |
| | | 0 ～ 2.5 | 10 |
| Klase ng kawastuhan | 2.5 |
| Umaangkop na mga thread | M20 × 1.5 |
| Gumamit ng nakapaligid na temperatura | -40 ℃～ 70 ℃ |
| Ang temperatura ng daluyan na gagamitin | ≤ 60 ℃ |
| Rating ng paglaban sa panginginig ng boses | V · H · 4 |
| Rating ng enclosure | IP65 |
| Timbang | Humigit -kumulang 1.5 kg |
| Materyal ng sistema ng salpok | 0cr17ni12mo2 、 Sus316 |
| pambalot at iba pang mga materyales | 1cr18ni9 、 Sus304 |
| Ipatupad ang pamantayan | JB/T 12015-2014 |
| Tandaan: 1 . Ang magkasanib na thread ay maaaring ipasadya ayon sa mga kinakailangan ng gumagamit. |
◆ Laki ng hitsura at pag -install:

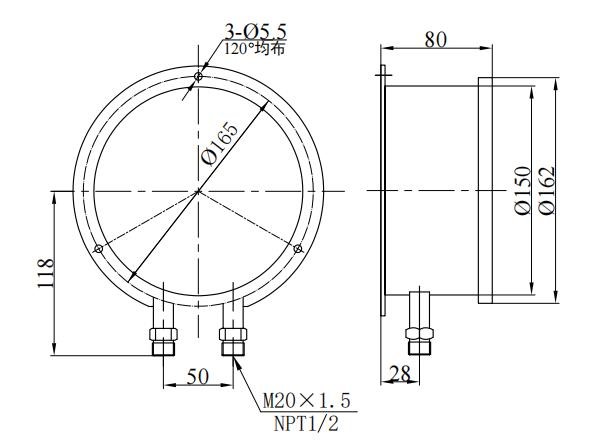

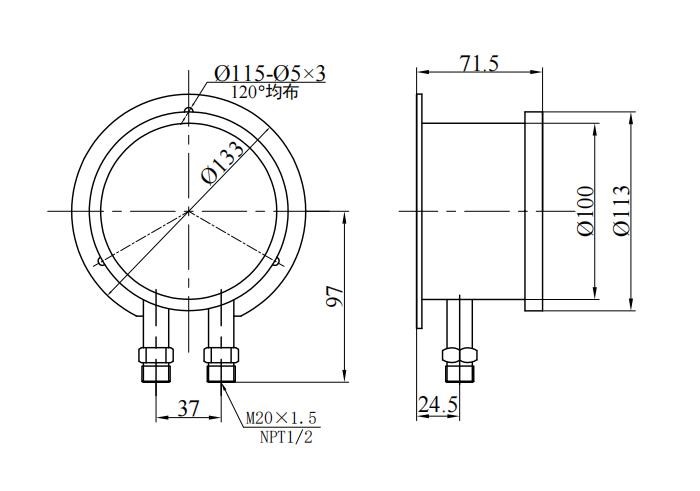

|  Cybn100 Parallel Interfaces |  Cybn150 Parallel Interfaces |

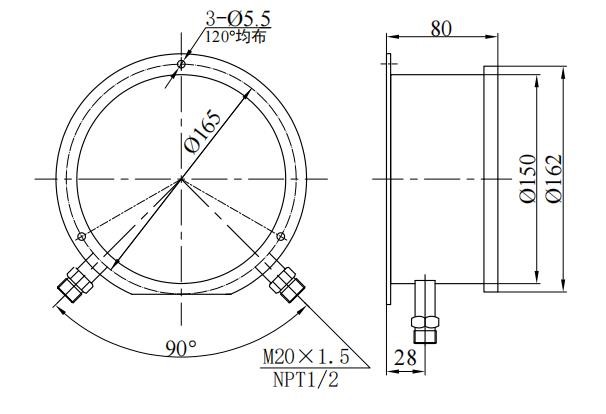

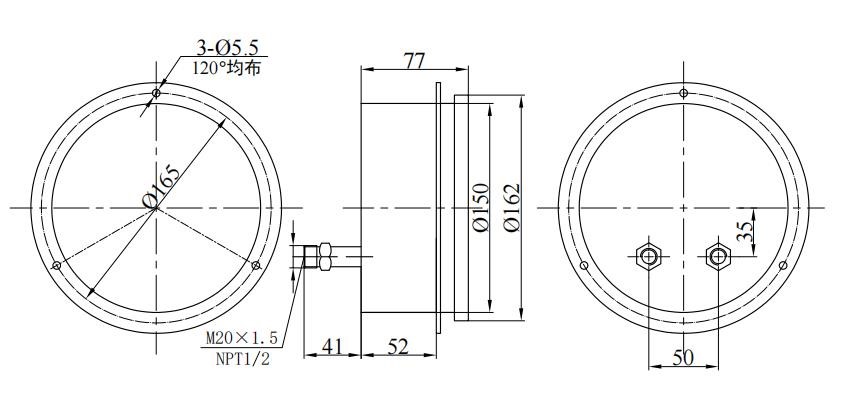

|  Cybn150 Bazi Interface |  Cybn150 Axial eccentricity $ |
◆ Prinsipyo ng istruktura:
Ang instrumento ay nagpatibay ng isang dobleng istraktura ng tubo ng Bourdon, iyon ay, dalawang tubo ng Bourdon ang naka -install sa mga simetriko na posisyon sa magkabilang panig ng bracket na "I". Ang itaas at mas mababang mga seksyon ng "i" bracket ay ang palipat -lipat na dulo at ang nakapirming dulo ayon sa pagkakabanggit, at ang gitna ay konektado sa pamamagitan ng isang piraso ng tagsibol: ang dalawang mga tubo ng Bourdon ay nasa isang kahanay na estado, at konektado sa mataas at mababang mga boltahe na kasukasuan sa kaso na may conduit ayon sa pagkakabanggit: ang mekanismo ng paghahatid ng gear ay direktang naka -install sa nakapirming dulo ng bracket, at konektado sa gumagalaw na pagtatapos ng bracket sa pamamagitan ng ang pag -iwas sa dial: ang dial: ang dial: at ang koneksyon sa dial na ang bracket sa pamamagitan ng pag -aalsa: ay direktang naayos sa mekanismo ng paghahatid ng gear.
◆ Prinsipyo ng pagtatrabaho: Batay sa elemento ng presyon ng presyon, dalawang tubo ng Bourdon na may parehong katigasan na kumilos sa palipat -lipat na bracket ayon sa pagkakabanggit, dahil ang dalawang panig ng talim ng tagsibol ay hindi makagawa ng pagpapalihis sa ilalim ng pagkilos ng pantay na satali, kaya't ang bracket ay pa rin sa orihinal na posisyon, kaya't ang mekanismo ng paghahatid ng gear ay hindi kumikilos, na si Poiner. zero posisyon.
Kapag ang iba't ibang mga panggigipit ay inilalapat (sa pangkalahatan ang pagtatapos ng high-pressure ay mas mataas kaysa sa pagtatapos ng mababang presyon) , ang puwersa ng dalawang tubo ng bourdon na kumikilos sa palipat-lipat na suporta ay hindi pantay, upang ang kaukulang pag-aalis ay nabuo ayon sa pagkakabanggit, at ang mekanismo ng paghahatid ng gear ay hinihimok at pinalakas, at ang halaga ng presyon ng pagkakaiba sa pagitan ng dalawa ay ipinahiwatig pagkatapos ng payo ay hindi natukoy.
◆ Pag -iingat:
1. Ang Ang instrumento ay dapat na mai -install nang patayo sa isang posisyon na nasa parehong antas ng punto ng pagsukat, kung hindi man ang karagdagang error na sanhi ng pagkakaiba sa antas ng likido ay dapat isaalang -alang.
2 . Ang konektor ng instrumento ay minarkahan ng " H "O" "ay ang high-boltahe na dulo, at ang isa ay minarkahan ng" L "O" - "Ang pagtatapos ng mababang boltahe, at hindi ito mababalik sa pag-install.
3 . Kapag sinusukat ng instrumento ang presyon ng pagkakaiba -iba, ang halaga ng presyon ng pagkakaiba ay maaaring magamit sa loob 75% ng itaas na limitasyon ng saklaw ng scale, at ang maximum na static na halaga ng presyon ng system ay hindi dapat lumampas sa maximum na static na halaga ng presyon na tinukoy ng instrumento.
4. Tulad ng ipinapakita sa figure 4 , ang balanse (kaligtasan) balbula (balbula 1 ) dapat itakda sa harap ng mataas at mababang presyon ng mga port ng input ng instrumento sa panahon ng pag -install, at dapat na nasa bukas na posisyon, at ang balanse ng balbula ay dapat na sarado pagkatapos ng balbula 2 and balbula 3 binuksan lahat.
5 . Bago gamitin, ang instrumento ay dapat na maingat na i -verify ang antas ng pagguho na dulot ng sinusukat na daluyan, upang hindi maging sanhi ng pinsala sa maagang kaagnasan sa tubo ng Bourdon.
6 . Kapag ang instrumento ay regular na pinapanatili, kung dapat buksan ang takip ng metro, ipinapayong gumamit ng mga espesyal na tool.
7 . Kapag ang instrumento ay apektado ng mga pagbabago sa temperatura at ang pagtaas ng error sa indikasyon at nakakaapekto sa kawastuhan ng pagsukat, ang plug boss sa kaso ay maaaring maputol upang gawin ang loob at labas ng kaso na makipag -usap at balanse ang presyon ng hangin.
◆ Pag -order ng paunawa:
Kapag nag -order ng instrumento, dapat ipahiwatig ng gumagamit:
1. Pangalan at modelo, saklaw ng presyon ng pagkakaiba -iba, maximum na static pressure, yunit ng pagsukat, antas ng kawastuhan;
2. Pinagsamang laki ng thread: maginoo M20 × 1.5 , NPT1/2 (o tinukoy ng customer);
3. TANDAAN: Ang tatlong mga grupo ng balbula ay maaaring ipasadya sa ngalan ng mga gumagamit (mga balbula 1 ~ 3 sa figure 4 )
