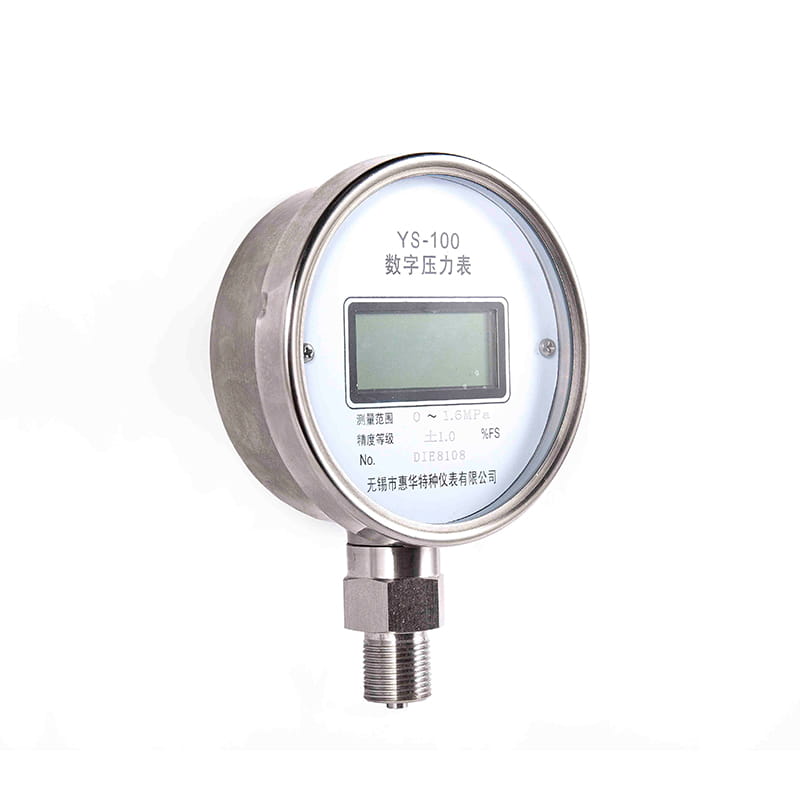

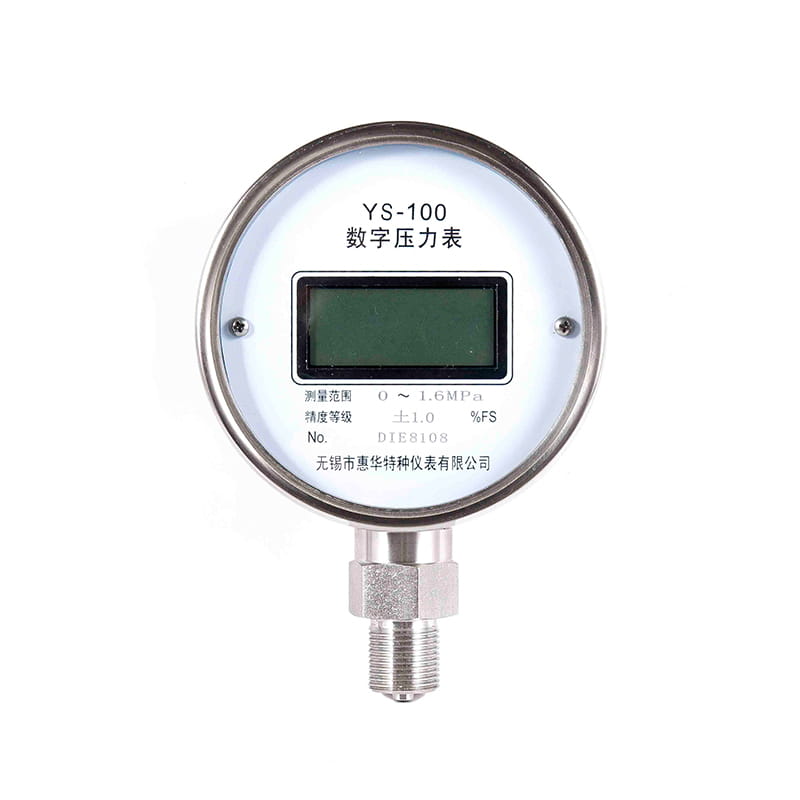

◆ Model: YS100 YS150
◆ Panimula: Ang digital pressure gauge na ito ay may magagandang hugis, matatag na pagganap at tumpak na pagsukat; Pinagsasama nito ang nangungunang teknolohiya ng microprocessor sa mundo at advanced na analogue-to-digital conversion algorithm upang makamit ang mataas na katumpakan at mababang pagkonsumo ng kuryente.
Pag -ampon ng na -import na chip, maaari itong kabisaduhin at mapanatili ang pinakamataas na halaga ng rurok ng presyon at ang pinakamababang halaga ng lambak ng presyon sa proseso ng pagkuha ng data ng instrumento at pagsukat. Pag-ampon ng malaking-screen na likidong teknolohiya ng pagpapakita ng kristal upang gawing malinaw at madaling basahin ang data. Ang natatanging teknolohiya ng backlight ay maaaring magamit nang normal sa gabi.

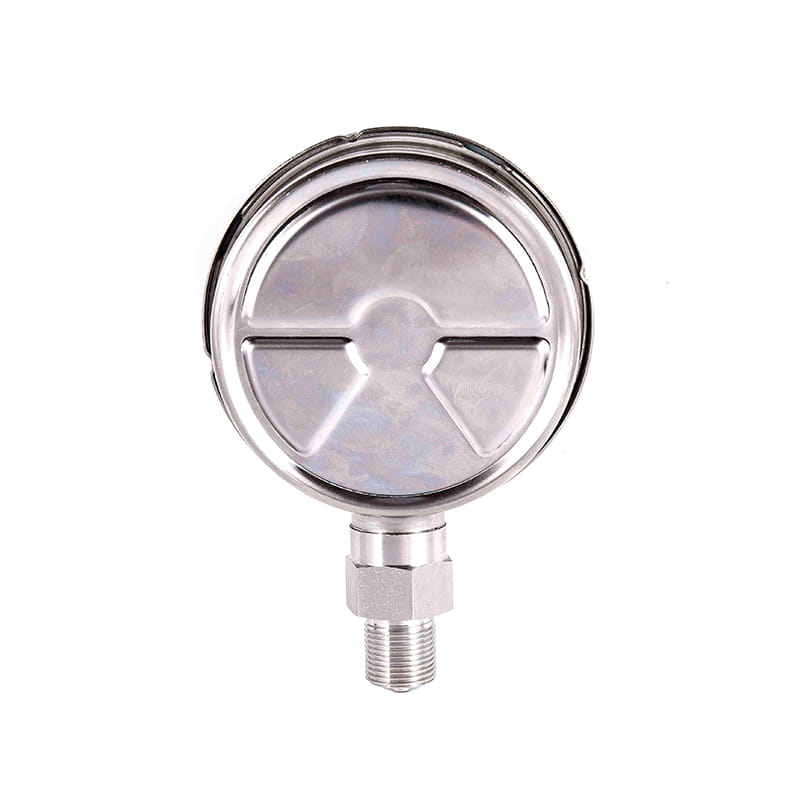

Ang shell na gawa sa hindi kinakalawang na asero, paglaban ng kaagnasan, paglaban sa mekanikal na panginginig ng boses, ang katawan bilang isang buo gamit ang teknolohiya ng sealing, ay maaaring mailapat sa iba't ibang mga kumplikadong kapaligiran.
Ang produktong ito ay may parehong pagganap tulad ng mga dayuhang gauge ng presyon ng digital, na kung saan ay isang mainam na pagpipilian upang palitan ang mga na -import na mga instrumento at tradisyonal na mga gauge ng mekanikal.
◆ Pangunahing paggamit:
1. Maaari itong magamit upang ma -calibrate ang mga pangkalahatang gauge ng presyon, mga gauge ng presyon ng katumpakan, monitor ng presyon ng dugo o iba pang mga instrumento sa presyon. Maaari rin itong maging malawak na ginagamit para sa tumpak na pagsukat ng presyon; 2.
2. Oilfield Water Injection, Wellhead Vessel Equipment Pressure Pagsukat, Power Equipment Pipeline Pump Inlet at Pagsukat ng Pressure Pressure; 3.
3. Petrochemical Industry: Vacuum, Micro Pressure at Corrosive Gas at Liquid Pressure sa Proseso ng Produksyon
Industriya ng petrochemical: vacuum, micro pressure at corrosive gas at likidong presyon sa pagsukat ng proseso ng paggawa; 4.
4. Application ng OEM ng Hydraulic System, Pagpapalamig at Pagsubaybay sa Proseso.
5. Mataas na temperatura medium, malapot na daluyan at pagsukat ng taas ng likido; 6.
6. Mga air conditioner, kagamitan sa pagproseso ng gas, mga bentilador, kagamitan sa medikal, labouratories, compressor at pagsukat ng presyon ng isobaric.
Pagsukat ng Force. $
◆ Mga Teknikal na Parameter:
| Modelo | YS-100 | YS-150 | ||||
| Nominal diameter | Φ 100 | Φ 150 | ||||
| Uri ng pag -mount | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Umaangkop na mga thread | M20 × 1.5 | |||||
| Saklaw ng pagsukat | Paraan ng Pagsukat | Klase ng kawastuhan ( %Fs) | Garantisadong saklaw ng temperatura ng kawastuhan | |||
| (0 ~ 60) PA | Pagkakaiba -iba ng presyon | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Pagkakaiba -iba ng presyon | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Pagkakaiba -iba ng presyon | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Pagkakaiba -iba ng presyon | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Presyon ng gauge, presyon ng pagkakaiba -iba | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Presyon ng Gauge, ganap na presyon | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0.4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPa | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPa | ||||||
| (0 ~ 100 ) MPA | Presyon ng Gauge | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPa | Presyon ng Gauge | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPa | Gauge pressure | 0 ℃ ~ 50 ℃ | ||||
| Ang yunit ng presyon na ipinakilala sa itaas ay gumagamit Pa , at ang iba pang mga yunit ng presyon ay maaari ring magamit sa praktikal na aplikasyon, tulad ng: KGF/CM2 、 bar 、 Mbar 、 Psi 、 MMH2O 、 mmhg 、 atm | ||||||
| Mga kondisyon ng kapaligiran ng paggamit | Temperatura: -10 ° C ~ 50 ° C.; Relative humidity: < Presyon ng atmospera: 86 ~ 106kpa | |||||
| Interface ng komunikasyon | ★ Komunikasyon Serial Port: RS232 ★ BAUD RATE: 2400 , 4800 , 9600 Opsyonal (default ng pabrika 9600 ) ★ Haba ng data: 8 mga piraso; Itigil ang mga piraso: 2 bits ★ Meter Address: 1 ~ 112 | |||||
| Karagdagang mga tampok | ★ Pagsukat ng temperatura: - 30 ° C. ~ 90 ° C; Paglutas: ± 0.1 °C ★ Pag -record ng Peak: Itinala ang maximum at minimum na mga halaga ng presyon na nagaganap sa pagsukat ★ Overvoltage Alarm: Ang alarm threshold ay maaaring itakda nang arbitraryo sa loob ng saklaw ng pagsukat ★ Timer Shutdown: Maaari kang magtakda ng isang timer upang isara | |||||
| Analog dial | ★ Pressure Percentage Indikasyon: Ipinapakita ng Pointer ang porsyento ng saklaw ng pagsukat ng presyon sa anyo ng isang tagahanga ★ Pressure Fluctuation Indication: Ang swing ng isang pointer ay nagpapahiwatig kung magkano ang mga katabing pangalawang pagsukat ng presyon na nagbabago ★ Pressure Pressure Pressure Threshold Indication: Ang pag -aayos ng tatlong mga payo ay ginagamit upang ipakita kung ang kasalukuyang halaga ng presyon ay lumampas sa alarma ng alarma | |||||
| On-screen display | Fstn LCD screen; 5-digit ipakita; Asul na backlight | |||||
| Mode ng supply ng kuryente | Built-in na baterya (mangyaring sumangguni sa manu-manong pagtuturo para sa modelo ng baterya) | |||||
| Rating ng seismic | V · H · 3 | |||||
| Proteksyon ng Ingress | IP63 | |||||
| Ipatupad ang pamantayan | JB/T 7392 | |||||
| TANDAAN: Maaari rin itong gawin sa mga pipe thread o tapered pipe thread ayon sa mga kinakailangan ng gumagamit (tingnan ang gabay sa pagpili). | ||||||
◆ Mga Dimensyon:
| Radial Direct (I.) | Axial Eccentric Direct (II.) |
| Axial Eccentric Flush Mount (IV.) | Radial convex mount (vi.) |
| Modelo | Mga Dimensyon ( mm ) | |||||||
| A | B | C | D | D0 | D1 | D2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × $ 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
