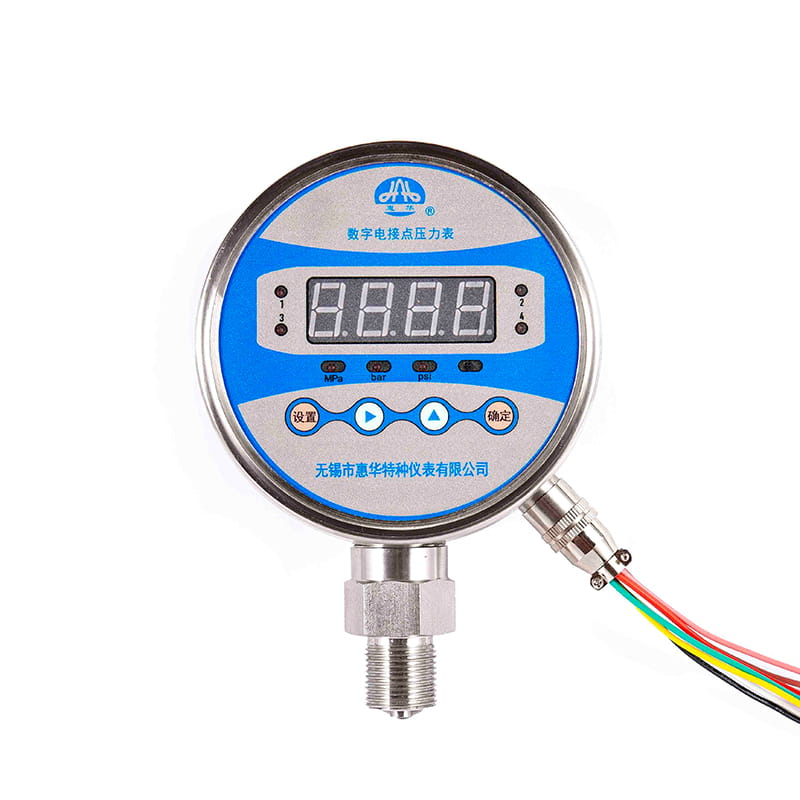

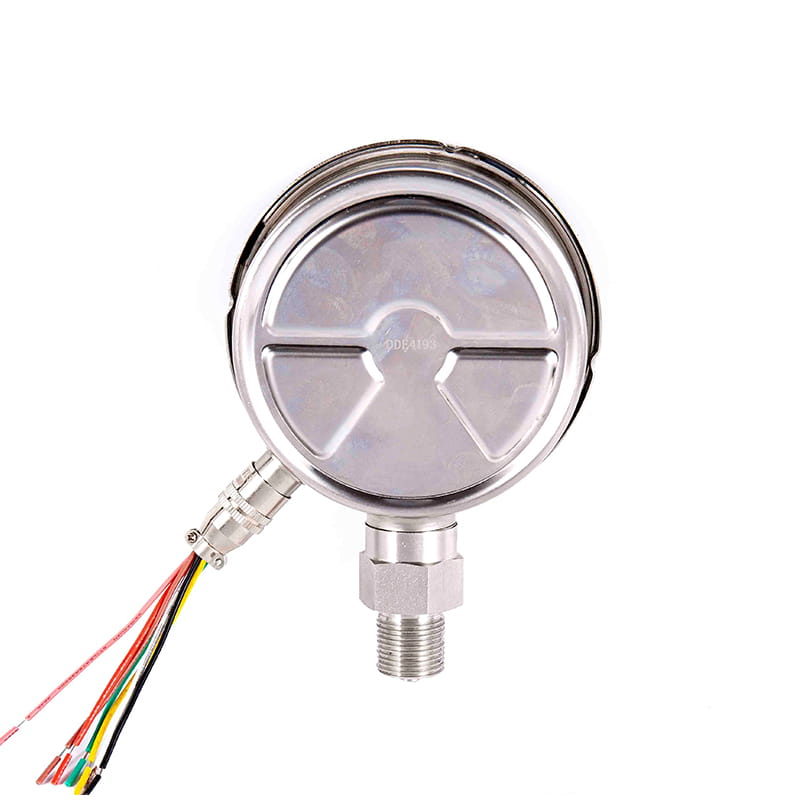

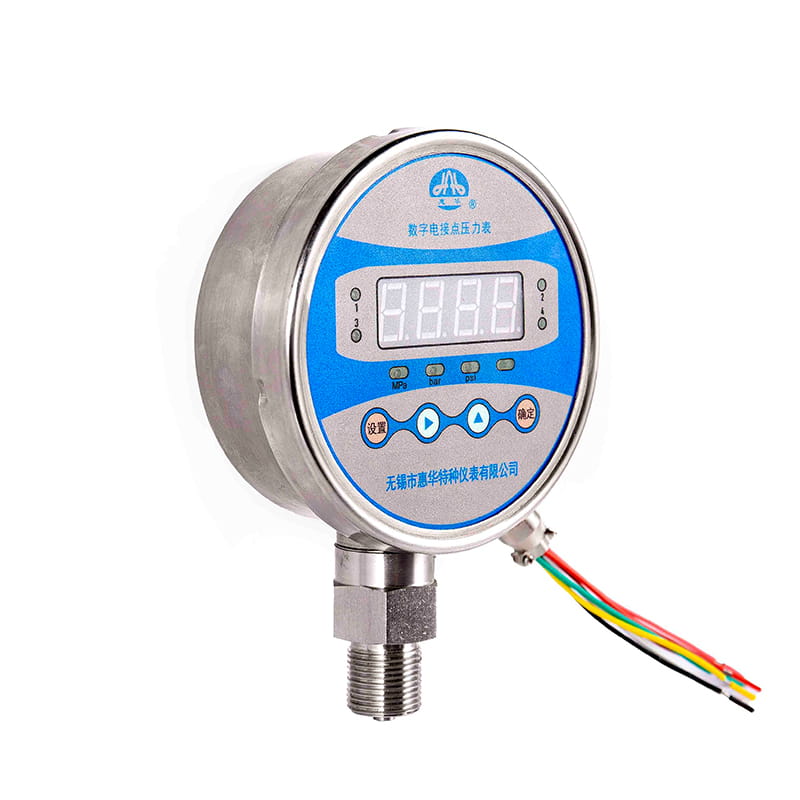

YSX Series Intelligent Digital (Electric contact) Pressure Gauge

◆ Model: YSX 100

◆ PANIMULA: Ang intelihenteng digital electric word contact pressure gauge ay isang hanay ng pagpapakita ng presyon, control control, paghahatid ng presyon sa isa sa mga intelihenteng produkto na maingat na binuo ng aming kumpanya, gamit ang high-precision diffusion silikon pressure sensor, high-speed analog-to-digital conversion chip, na sinamahan ng iba't ibang kontrol ng presyon, analog signal praktikal na programa ng software, na may mataas na pagganap ng gastos, matatag at maaasahang gawain, mahabang serbisyo ng buhay at iba pang mga praktikal na programa ng software,.

Apat na digit Pinangunahan Digital na display para sa malinaw na pagbabasa sa kadiliman. MPA , kg/cm2 , Psi , bar at iba pang mga yunit ng presyon ay maaaring ilipat nang arbitraryo.

Ang iba't ibang mga pag-andar ng preset ng module, multi-channel intelihenteng output ng signal, gawin ang control control control at praktikal:

Bit Control Signal: Relay, Thyristor, Transistor ( PNP uri o NPN uri) Opsyonal.

mga signal ng paghahatid ng analog; 4ma ~ 20MA DC karaniwang kasalukuyang signal, 1v ~ 5v , 1v ~ 10v Ang standard na signal ng boltahe ng DC ay opsyonal, at may saklaw na paglipat ng saklaw.

Mayroon itong setting ng proteksyon ng overload na mapagkukunan upang maprotektahan ang kagamitan mula sa isang hindi ligtas na estado ng labis na presyon. Ang function ng lock ng password ng setting ng parameter ay pinipigilan ang iba mula sa iligal na pagbabago ng mga set ng mga parameter at nakakaapekto sa normal na operasyon ng aparato.

Kumuha ng isang quote

◆ Mga Teknikal na Parameter:

Modelo	YXS100
Pag -install:	Ⅰ、ⅱ、ⅳ、ⅵ
Umaangkop na mga thread	M20 × 1.5
Klase ng kawastuhan	0.5 ； 1.0 ； 1.6 (Opsyonal)
Saklaw ng pagsukat （ KPA ）	-40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12 -20 ～ 20
Saklaw ng pagsukat （ MPA ）	Totoo Space: -0.1 ~ 0 Pressure Vacuum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4 Presyon: 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100
Mga kondisyon ng kapaligiran ng paggamit	Temperatura: -10 ° C ~ 85 ° C; Relatibong kahalumigmigan: 5 Pares~ 85 %
Mga elektrikal na parameter	★ Power Supply (Opsyonal): 24v dc ; 220V AC ★ Pagkonsumo ng Power: ≤ 1.5w ★ Relay Output: Max load: 3A 220V AC; 3A 30V dc Buhay na Elektriko: 100,000 mga oras ★ Transistor Output: Max load: 0.5A 24V DC ★ Thyristor Output: 5A 220V AC Buhay na Elektriko: 1000000 mga oras ★ Control Channel: Ang independiyenteng four-way switch unit ay maaaring itakda nang arbitraryo sa loob ng saklaw ★ Analog signal output: Pamantayang kasalukuyang signal: ( 4 ~ 20 ) MA DC Standard Voltage Signal: ( 1 ~ 5 ) V , 1 ~ 10 ) V DC
Proteksyon ng Ingress	IP63
Rating ng seismic	V · H · 3
Over-range range	10% ng saklaw
Rate ng pag -update ng data	3 mga oras / Sec
Mga kable	Mangyaring sumangguni sa manu -manong pagtuturo para sa mga detalye
Ipatupad ang pamantayan	JB/T 7392
TANDAAN: Maaari rin itong gawin sa mga pipe thread o tapered pipe thread ayon sa mga kinakailangan ng gumagamit (tingnan ang gabay sa pagpili).

◆ Mga Dimensyon:

Radial Direct (I.)

Axial Eccentric Direct (II.)

Axial Eccentric Flush Mount (IV.)

Radial convex mount (vi.)

Modelo	Mga Dimensyon ( mm )
Modelo	A	B	C	D	D0	D1	D2	M
YXS100- Ⅰ	100	48	16	Φ 100	/	/	Φ 6	M20 × $ 1.5
YXS100- Ⅱ	152	48	19	Φ 100	/	/	Φ 6	M20 × 1.5
YXS100- Ⅳ	90	48	19	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXS100- Ⅵ	100	48	16	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
