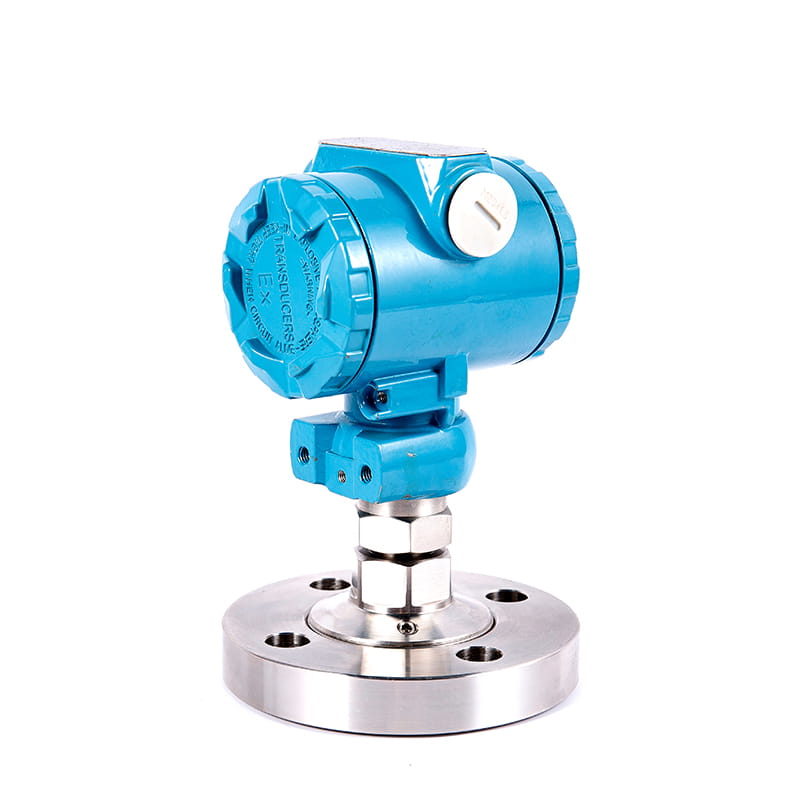

Mataas na kalidad na Smart Pressure Transmitter Gumamit para sa tubig ng gasolina ng tubig na singaw ng hangin

YSZC-5 Series Mataas na kalidad ng Smart Pressure Transmiter

1. Pangkalahatang -ideya

Ang pressure transmiter na ito ay may mataas na sensitivity, mataas na katumpakan at malakas na kakayahan ng anti-overload. Ginawa ng mga na -import na sensor, ang sensor at circuit circuit ay lubos na isinama; Ang die-cast alloy aluminyo na ibabaw ay ipininta, at ang circuit zero point at pakinabang ay hindi kailangang ayusin; Malakas na kakayahan ng anti-panghihimasok, acid at alkali na pagtutol, pangmatagalang katatagan at pagiging maaasahan.

2. Paano ito gumagana

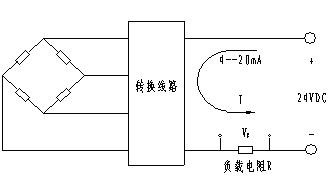

Ang pressure transmiter na ito ay gumagamit ng mga import na pressure chips, at ang mga sensitibong sangkap ay nabuo sa isang risistor sa pamamagitan ng pagsasabog o pagtatanim ng ion at konektado sa isang tulay ng wheatstone, at isang diaphragm na sensitibo sa presyon ay nabuo sa ilalim ng tulay na may teknolohiyang micromachining. Kapag ang presyon ay inilalapat sa dayapragm, ang mga pagbabago sa halaga ng paglaban at isang linearized output signal ay nabuo na proporsyonal sa inilapat na presyon. Nagdagdag kami ng isang suplay ng kuryente ng DC sa tulay ng Wheatstone, at gagawa ito ng isang output ng isang signal ng boltahe ng DC. Matapos ang pangalawang linya ng conversion, ang two-wire System 4MA ~ 20MA natanto ang output.

3. Mga katangian ng pag -andar

◆ Magandang katatagan, pangmatagalang katatagan ng buong degree at zero na posisyon ay maaaring maabot 0.2% fs/ taon. Sa saklaw ng temperatura ng kabayaran 0 ° C ~ 70 ° C, ang temperatura naaanod ay mas mababa sa 0.2 %FS, at ang temperatura naaanod ay mas mababa sa 0.5 %fs Sa buong pinapayagan na saklaw ng temperatura ng operating.

◆ Na may reverse protection at kasalukuyang paglilimita sa proteksyon circuit, ang transmiter ay hindi masisira kapag ang positibo at negatibong mga poste ay nababaligtad sa panahon ng pag -install, at ang transmiter ay awtomatikong limitahan ang kasalukuyang sa loob 35ma Kapag ito ay hindi normal.

◆ Solid na istraktura, walang gumagalaw na bahagi, mataas na pagiging maaasahan, mahabang buhay ng serbisyo

◆ Ang gas, tubig, langis at singaw ay maaaring masukat nang may mataas na katumpakan, at hindi ito apektado ng masa ng sinusukat na daluyan.

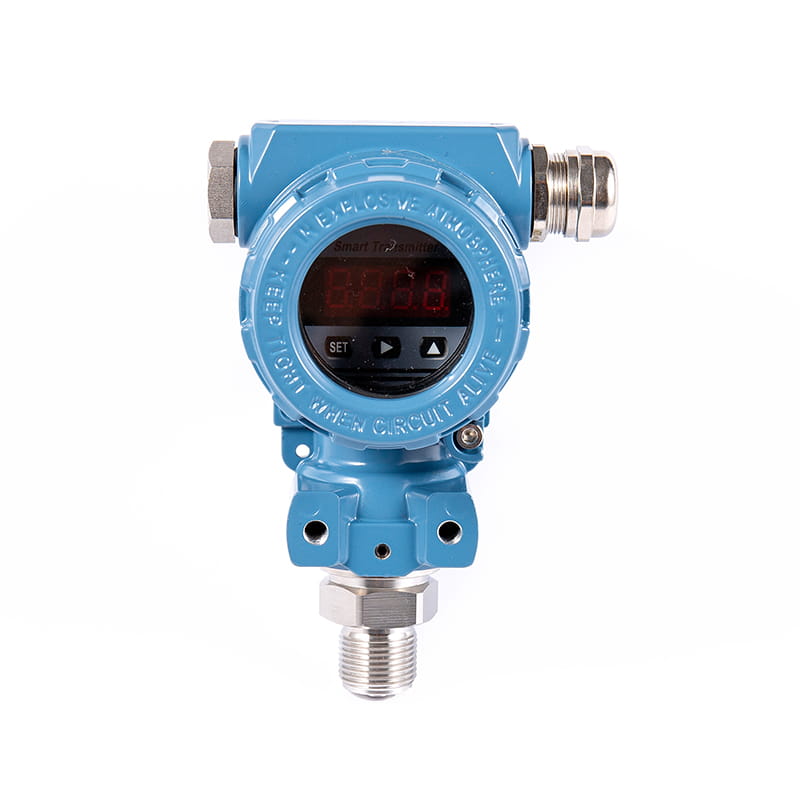

◆ Maaaring maidagdag ang on-site na digital na display.

◆ Madaling pag -install, simpleng istraktura, matipid at matibay. $

Kumuha ng isang quote

4. Pangunahing mga teknikal na parameter

Saklaw ng pagsukat	（ 0 ～ 10 ） KPA ～（ 0-40 ） MPA
Maximum na labis na karga	2 beses ang karaniwang saklaw
Mga anyo ng presyon	Gauge pressure, bahagyang pagkakaiba -iba ng presyon
Klase ng kawastuhan	0.5%f · S
Supply boltahe	24v dc
Paglaban ng pag -load	≤ 250 Ω
Pagsukat ng daluyan	Presyon ng singaw o gas, likido
Pangmatagalang katatagan	± 0.2% f · S/ taon
Nakapaligid na kamag -anak na kahalumigmigan	≤ 95%
Magbayad para sa temperatura	0 ℃～ 70 ℃
Temperatura ng pagpapatakbo	-10 ℃～ 70 ℃

5. Istruktura mga tampok

enclosure	Die-cast alloy aluminyo
Pangunahing materyal na istraktura	１ Cr18ni9ti
Koneksyon ng presyon	M20 × 1.5
patay na timbang	1 kg para sa normal na uri at 1.2 kg Para sa uri na may isang gauge $

6 . Mga Dimensyon $

7. Pag -iingat

◆ Lahat ng mga ibinigay na produkto ay sinamahan ng mga manual manual at sertipiko, kabilang ang mga numero ng produkto, mga teknikal na mga parameter, mga petsa ng pabrika, atbp, mangyaring suriin nang mabuti upang maiwasan ang mga pagkakamali.

◆ Huwag direktang pisilin ang transmiter diaphragm na may isang mahirap na bagay upang maiwasan ang pagkasira ng transmiter.

◆ Sa panahon ng pag -install, ayon sa pamamaraan ng koneksyon ng produkto at uri ng thread, suriin kung ang interface ng patlang ay naaayon sa interface ng produkto, at mahigpit na mahigpit ito kapag kumokonekta, at ang metalikang kuwintas ay hindi maaaring direktang idinagdag sa pabahay ng transmiter, ngunit maaari lamang idagdag sa interface ng hexagonal pressure.

◆ Kapag kumokonekta sa suplay ng kuryente, dapat itong konektado sa mahigpit na alinsunod sa mga tagubilin ng mga kable ng aming kumpanya.

◆ Ang labis na presyon ng transmiter ay hindi lalampas 200 % ng saklaw ng pagsukat.

◆ Kung ang anumang abnormality ay matatagpuan na ginagamit, dapat na i -off ang kapangyarihan, dapat na itigil ang paggamit, at dapat isagawa ang inspeksyon, o direktang makipag -ugnay sa teknikal na departamento ng aming kumpanya.

◆ Sa panahon ng transportasyon at imbakan, ang orihinal na packaging ay dapat na maibalik at maiimbak sa isang cool, tuyo at maaliwalas na bodega.

8. Elektriko koneksyon at interface ng presyon

◆ Pressure Interface Thread: M20 × 1.5

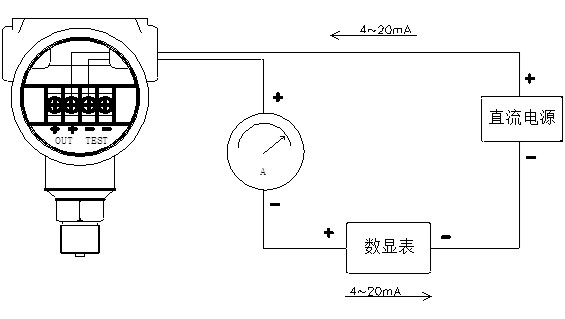

◆ Electrical Wiring: Yellow Wire, Red Line: signal line Itim na kawad: proteksiyon na saligan.
