Ano ang isang remote pressure gauge?

Remote na paglilipat ng metro ng presyon
Sa produksiyon ng pang -industriya at iba't ibang larangan ng engineering, ang pagsukat ng presyon ay isang mahalagang gawain. Remote na mga gauge ng presyon ng paghahatid , dahil ang mga instrumento na maaaring mai -convert ang mga halaga ng presyon sa mga de -koryenteng signal at ipadala ang mga ito nang malayuan, ay naglalaro ng isang hindi mapapalitan na papel. Hindi lamang nila maipakita ang mga halaga ng presyon sa real time ngunit maaari ring magpadala ng data sa remote control center, pinadali ang mga operator upang masubaybayan at ayusin sa anumang oras.
Ngayon, tingnan natin ang mga modelo, istruktura at materyales ng mga gauge ng presyon ng FARTRAY.

1. Paglabas ng kahulugan ng mga numero ng modelo

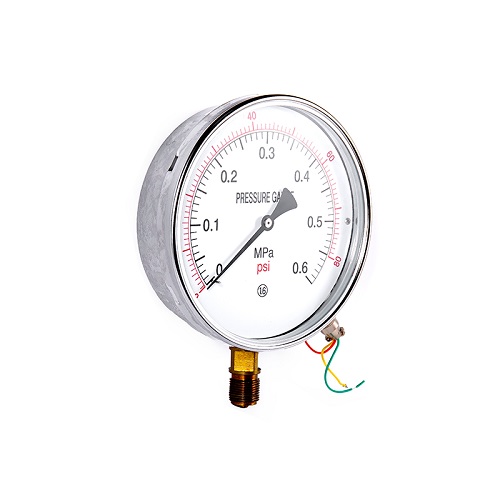

Ang modelo ng numero ng remote pressure gauge ay karaniwang naglalaman ng maraming impormasyon. Ang mga panuntunan sa pagbibigay ng pangalan para sa mga modelo ng iba't ibang mga tagagawa ay maaaring magkakaiba -iba, ngunit sa pangkalahatan ay sinusunod nila ang ilang mga pattern. Ang pagkuha ng karaniwang YTZ-150 bilang isang halimbawa:
Ang "Y" ay kumakatawan sa isang sukat ng presyon, na kung saan ay ang unibersal na simbolo para sa mga produktong gauge ng presyon, na nagpapahiwatig na kabilang ito sa kategorya ng mga instrumento sa pagsukat ng presyon.
Ang "TZ" sa pangkalahatan ay nagpapahiwatig ng remote na paraan ng paghahatid, tulad ng paglaban sa remote na paghahatid. Dito, ipinapahiwatig nito na ang gauge ng presyur na ito ay nakakamit ng remote na paghahatid ng mga signal ng presyon sa pamamagitan ng mga pagbabago sa paglaban.
Ang "150" ay nagpapahiwatig na ang nominal diameter ng dial ng presyon ng presyon ay 150mm. Ang mas malaking diameter ng dial ay ginagawang mas malinaw ang mga pagbabasa at angkop para sa mga sitwasyon kung saan kailangang sundin ang halaga ng presyon mula sa isang distansya.
Bilang karagdagan, ang ilang mga modelo ay susundan ng iba pang mga titik. Halimbawa, ang "Z" ay maaaring magpahiwatig ng isang uri ng pagkabigla na lumalaban, na nagpapahiwatig na ang remote na sukat ng presyon na ito ay may isang tiyak na kakayahang pigilan ang mekanikal na panginginig ng boses at angkop para sa mga nagtatrabaho na kapaligiran na may mga panginginig ng boses; Ang "B" ay maaaring kumakatawan sa hindi kinakalawang na asero na materyal, na nangangahulugang ang gauge ng presyon ay pumipili ng hindi kinakalawang na asero bilang materyal nito, pinapahusay ang paglaban ng kaagnasan at angkop para sa pagsukat ng presyon mula sa kinakaing unti -unting media.

2. Komprehensibong pagsusuri ng panloob na istraktura
Ang remote pressure gauge ay pangunahing binubuo ng bahagi ng pagsukat, mga elemento ng paglaban, mekanismo ng paghahatid, interface ng pabahay at koneksyon, atbp.
Seksyon ng Pagsukat: Ang pangunahing sangkap ay ang Bourdon tube, na kung saan ay isang guwang na metal tube na baluktot sa isang tiyak na hugis (karaniwang sa anyo ng isang C). Kapag ang presyon ng sinusukat na daluyan ay pumapasok sa Bourdon tube, ang mga pagtatapos ng tubo ay sumasailalim sa nababanat na pagpapapangit dahil sa puwersa. Ang mas malaki ang presyon, mas malinaw ang pagpapapangit. Ang pagpapapangit na ito ay ang batayan para sa pagsukat ng presyon, at ang kasunod na pag -convert ng signal at display ay batay dito.
Elemento ng Resistor: Karaniwan, ginagamit ang isang sliding potentiometer. Ang brush ay konektado sa mekanismo ng paghahatid ng spring tube. Kapag ang mga deform ng spring tube dahil sa mga pagbabago sa presyon, itutulak nito ang brush upang mag -slide sa potentiometer, sa gayon binabago ang halaga ng paglaban ng potentiometer. Ang pagbabagong ito sa halaga ng paglaban ay proporsyonal sa sinusukat na presyon, pagkamit ng conversion mula sa signal ng presyon hanggang sa signal ng paglaban.
Mekanismo ng Paghahatid: Ito ay binubuo ng pagkonekta ng mga rod, gears, atbp Ito ay gumaganap bilang isang "tulay" at isang "amplifier". Sa isang banda, ipinapadala nito ang bahagyang pagpapapangit ng tubo ng tagsibol sa brush, na nagiging sanhi ng pag -slide sa potentiometer; Sa kabilang banda, pinalakas nito ang bahagyang pag -aalis ng tubo ng tagsibol, na nagmamaneho ng pointer upang paikutin sa dial, upang ipahiwatig ang halaga ng presyon sa lokal.
Shell: Ang pangunahing pag -andar nito ay upang maprotektahan ang mga panloob na sangkap, na pumipigil sa alikabok, kahalumigmigan, banggaan ng mekanikal, atbp mula sa sanhi ng pinsala sa mga panloob na bahagi ng katumpakan. Kasama sa mga karaniwang materyales sa shell ang carbon steel at hindi kinakalawang na asero. Ang mga carbon steel shell ay may mas mababang gastos at angkop para sa pangkalahatang mga kapaligiran sa pagtatrabaho; Ang mga hindi kinakalawang na asero na shell ay may mas mahusay na pag -iwas sa kalawang at mga katangian ng paglaban sa kaagnasan at angkop para sa mga malupit na kapaligiran tulad ng mga may mga kahalumigmigan na kondisyon o kinakaing unti -unting gas o likido.
Koneksyon Interface: Ginagamit ito upang ikonekta ang nasubok na kagamitan sa pipeline. Ang karaniwang pamamaraan ng koneksyon ay may sinulid na koneksyon. Halimbawa, ang sinulid na pagtutukoy ng M20*1.5 ay karaniwang ginagamit. Ang pamamaraang ito ng koneksyon ay maginhawa para sa pag -install at may mahusay na pagganap ng sealing, tinitiyak na ang nasubok na daluyan ay hindi tumagas.

3.Material seleksyon
Ang pagpili ng mga materyales para sa bawat sangkap ng remote na sukat ng presyon ay direktang nakakaapekto sa pagganap nito, naaangkop na saklaw at buhay ng serbisyo:
Borden Tube Material:
Copper alloy: tulad ng posporo na tanso, atbp. Ang mga ito ay angkop para sa pagsukat ng presyon ng mga likido, gas o mga singaw na walang panganib sa pagsabog, huwag mag -crystallize, huwag palakasin, at hindi nagiging sanhi ng kaagnasan sa mga haluang tanso at tanso. Halimbawa, ginagamit ang mga ito para sa pagsukat ng presyon ng karaniwang media tulad ng tubig at hangin.
Hindi kinakalawang na asero: Ang mga materyales tulad ng 304/316/316L hindi kinakalawang na asero ay nagtataglay ng napakalakas na paglaban ng kaagnasan. Ang mga ito ay angkop para sa pagsukat ng presyon ng mga likido, gas o mga singaw na may mahina na kalikasan ng alkalina ngunit walang panganib sa pagsabog, huwag mag -crystallize, at hindi pinapatibay. Malawakang ginagamit ang mga ito sa mga industriya tulad ng kemikal na engineering, petrolyo, at mga parmasyutiko. Ang sinusukat na media sa mga industriya na ito ay madalas na may ilang mga kinakailangang katangian.
Materyal ng shell:
Carbon Steel: Ito ay epektibo sa gastos, madaling iproseso, at maaaring matugunan ang mga kinakailangan sa proteksyon para sa mga gauge ng presyon sa pangkalahatang mga kapaligiran. Sa ilang mga kaso kung saan ang pagtutol ng kaagnasan ay hindi lubos na hinihiling at ang kapaligiran ay medyo tuyo na walang mga kinakaing unti -unting sangkap, tulad ng sa ordinaryong mga workshop sa pagproseso ng mekanikal, ang mga carbon steel na naka -encode ng remote na mga gauge ng presyon ng paghahatid ay maaaring mapili.
Hindi kinakalawang na asero: Mayroon itong mahusay na mga katangian ng anti-rust at kaagnasan. Kahit na sa mahalumigmig o mga kapaligiran na may mga kinakaing unti -unting gas o likido, maaari itong gumana nang matatag sa mahabang panahon. Sa mga industriya tulad ng kemikal na engineering, marine engineering, at pagproseso ng pagkain, kung saan ang mga kondisyon ng pagtatrabaho ay malupit, hindi kinakalawang na asero na naka -encode ng remote na mga gauge ng presyon ng paghahatid ay isang mas mahusay na pagpipilian.
Materyal ng konektor:
Copper Connector: Karaniwang ginagamit kasabay ng mga tubo ng haluang metal na tanso, angkop ito para sa mga sistema ng pagsukat ng presyon nang walang kinakaing unti -unting media. Mayroon itong mahusay na pagiging tugma sa mga tubo ng haluang metal na tanso at maaaring matiyak ang mahusay na koneksyon at pagganap ng sealing.
Hindi kinakalawang na asero Joint: Na sinamahan ng hindi kinakalawang na bakal na spring tube, angkop ito para sa mga sitwasyon na kinasasangkutan ng corrosive media. Ang pagtutol ng kaagnasan nito ay katugma sa hindi kinakalawang na asero na spring tube, na epektibong pumipigil sa pagtagas at iba pang mga problema sa pinagsamang dahil sa kaagnasan ng media, sa gayon ay pinapahusay ang pagiging maaasahan at buhay ng serbisyo ng buong sistema.
Buod:
Ang modelo, istraktura at materyal ng remote pressure gauge ay magkakaugnay at kapwa maimpluwensyahan. Kapag pumipili ng isang remote na gauge ng presyon, kinakailangan na isaalang -alang ang mga salik na ito nang kumpleto batay sa tiyak na senaryo ng aplikasyon, ang mga katangian ng sinusukat na daluyan, at ang mga kinakailangan sa kawastuhan ng pagsukat. Sa ganitong paraan maaari ang remote pressure gauge na gumana nang matatag at maaasahan sa panahon ng operasyon nito, na nagbibigay ng tumpak na suporta ng data ng presyon para sa pang -industriya na paggawa at konstruksyon ng engineering. Inaasahan namin na sa pamamagitan ng pagpapakilala na ito, ang bawat isa ay maaaring magkaroon ng isang mas malalim na pag -unawa at kaalaman sa mga remote na gauge ng presyon. $
