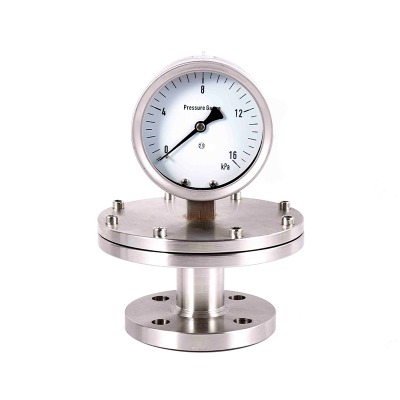

Ye series micro pressure gauges/membrane box pressure gauge
Cat:Pressure Gauge
◆ Model : ye60 ye100 ye150 ◆ Gumamit: Ang gauge ng presyon ng lamad ay tinatawag ding micro pr...
Tingnan ang mga detalye Ang diaphragm pressure gauge ay isang instrumento na sumusukat sa presyon batay sa prinsipyo ng pagpapapangit ng isang nababanat na dayapragm, ang pangunahing kalamangan nito ay nakasalalay sa kakayahang direktang hawakan Mga gauge ng presyon (tulad ng mga gauge ng presyon ng dayapragm) na sanhi ng daluyan ng pagbara o kaagnasan.Ang sumusunod ay ipinaliwanag mula sa dalawang aspeto ang application ng prototype at ang mga puntos ng paggamit:
Application ng prototype
1. Industriya ng Chemical
Measure the pressure of corrosive media (such as acid and alkali solutions, chlorine gas, sulfides) or viscous materials (such as resins, paints).For example: Monitoring of pressure inside the reaction vessel, control of pressure in acid and alkali pipelines, the material of the diaphragm (such as Hastelloy or polytetrafluoroethylene) can resist corrosion by the medium, preventing leakage or pinsala sa instrumento.
2.food at industriya ng parmasyutiko
Ginamit para sa mga application sa sanitary, tulad ng sa mga produktong pagawaan ng gatas, industriya ng alak, sarsa, mga parmasyutiko na likido, atbp, para sa pagsukat ng presyon ng malapot o madaling kontaminadong media. Ang dayapragm ay gawa sa hindi kinakalawang na asero (316L) o food-grade polytetrafluoroethylene, na may isang makinis na ibabaw na walang mga patay na sulok. Maaari itong makatiis sa paglilinis at pagdidisimpekta (tulad ng isterilisasyon ng singaw), pag -iwas sa natitirang kontaminasyon ng daluyan.
3.Environmental protection at wastewater treatment
Sukatin ang presyon ng media na naglalaman ng butil tulad ng dumi sa alkantarilya, putik, at putik, tulad ng presyon sa outlet ng tangke ng sedimentation at ang presyon sa pipeline ng transportasyon ng putik.Ang matibay na istraktura ng diaphragm ay maaaring pigilan ang pag-alis ng butil at hindi madaling kapitan ng pag-clog (nang walang mahabang makitid na mga channel), sa gayon ang paglutas ng "naka-block na gauge" na problema ng mga ordinaryong presyon ng presyon.
4.Light Industry at Printing & Dyeing Industry
Ginagamit ito para sa pagsubaybay sa presyon sa media tulad ng mga ahente ng sizing (para sa pag-print at pagtitina) at mga solusyon sa sabon na may mataas na temperatura. Ang dayapragm ay maaaring makatiis ng katamtaman hanggang sa mababang temperatura (karaniwang -40 hanggang 150 ℃, at may mga espesyal na materyales, kahit na mas mataas na temperatura), at lumalaban sa pagdikit ng malapot na media, tinitiyak ang pangmatagalang pagsukat na matatag.
OPERATION KEY
1.Selection core
· Katamtamang Mga Katangian: Piliin ang materyal ng dayapragm batay sa kaagnasan ng daluyan (hal. Kapag may mga matigas na partikulo, ang isang mas makapal at lumalaban sa dayapragm ay dapat mapili (hal., Hindi kinakalawang na asero na may kapal na 1.5mm o higit pa).
· Saklaw ng presyon: Ang saklaw ng pagsukat ng gauge ng presyon ng dayapragm ay karaniwang 0 hanggang 6 MPa (pinamamahalaan ng mababang presyon, habang ang mataas na presyon ay nangangailangan ng paggamit ng corrugated diaphragms upang mapahusay ang katigasan, at ang sinusukat na presyon ay dapat mahulog sa loob ng saklaw ng 1/3 hanggang 2/3 ng saklaw ng pagsukat (upang maiwasan ang permanenteng pagpapapangit ng diaphragm dahil sa overpressure).
· Pag -aangkop ng temperatura: Kung ang medium temperatura ay masyadong mataas (higit sa 150 ℃), makakaapekto ito sa pagkalastiko ng dayapragm. Samakatuwid, kinakailangan upang pumili ng isang materyal na maaaring makatiis ng mataas na temperatura (tulad ng monel alloy) o mag -install ng isang singsing ng kondensasyon (upang mabawasan ang temperatura ng contact ng dayapragm).
2.ABOUT INSTALLATION
· Posisyon ng Pag -install: Mas gusto ang pag -install ng vertical (na may dayapragm na nakaharap sa ibaba) upang maiwasan ang daluyan mula sa pagdeposito sa ibabaw ng dayapragm; Kung naka -install nang pahalang, tiyakin na ang dayapragm ay kahanay sa pipeline axis upang mabawasan ang epekto ng butil.
· Paraan ng Koneksyon: Gumamit ng flange o may sinulid na koneksyon (depende sa detalye ng pipe), tinitiyak ang isang masikip na selyo (ang materyal na gasket ay dapat na katugma sa daluyan, tulad ng isang polytetrafluoroethylene gasket para sa paglaban ng acid), upang maiwasan ang pagtagas ng daluyan mula sa pag -corroding ng pabahay ng instrumento.
· Iwasan ang pagkagambala: lumayo sa malakas na mapagkukunan ng panginginig ng boses (tulad ng mga bomba ng bomba) o malakas na magnetic field. Kung kinakailangan, i-install ang mga bracket na sumisipsip ng shock upang maiwasan ang dayapragm na maging pagod o ang pointer mula sa pag-alog, na maaaring makaapekto sa pagbabasa.
3.operasyon at pagpapanatili
· Pre-Start Inspection: Tiyakin na ang saklaw ay tumutugma sa sinusukat na presyon (pagbabawal ng paggamit ng overpressure), at ang ibabaw ng lamad ay libre mula sa pinsala, pagpapapangit, at ang pointer ay nasa zero (kung walang presyon).
· Pang -araw -araw na Pagbasa: Matapos ang Pointer ay nagpapatatag, basahin ang halaga (sa panahon ng daloy ng daluyan, maaaring may pagbabagu -bago, at ang isang aparato ng damping ay maaaring magamit upang pakinisin ang pointer); Kung ang pagsukat ng isang malapot na daluyan, kinakailangan upang manu-manong linisin ang ibabaw ng diaphragm na pana-panahon (halimbawa, sa pamamagitan ng blow-off valve).
· Regular na pagpapanatili:
Magsagawa ng buwanang mga tseke sa pagganap ng sealing ng dayapragm (walang pagtagas, walang nakaumbok).
Ang pag -calibrate ay isinasagawa isang beses bawat anim na buwan (sa pamamagitan ng paghahambing sa isang karaniwang mapagkukunan ng presyon. Kung ang paglihis ay lumampas sa 1.6 na antas, ang mekanismo ng paghahatid ay kailangang ayusin).
Kung ang daluyan ay naglalaman ng mga kinakailangang sangkap, ang dayapragm ay dapat mapalitan taun -taon (upang maiwasan ang pagkasira at kasunod na pagtanggi sa kawastuhan).
Buod:
Ang disenyo ng prototype ng gauge ng presyon ng dayapragm ay nakasentro sa paligid ng "" pagsukat ng presyon sa malupit na media "", at pangunahing inilalapat sa mga industriya tulad ng kemikal na engineering, pagproseso ng pagkain, at proteksyon sa kapaligiran. Kapag ginagamit ito, ang espesyal na pansin ay dapat bayaran sa pagiging tugma ng materyal, proteksyon sa pag-install, at regular na pagpapanatili upang matiyak ang pangmatagalang operasyon na matatag.
