Gabay sa Core para sa modelo, istraktura at materyal ng photoelectric contact pressure gauge

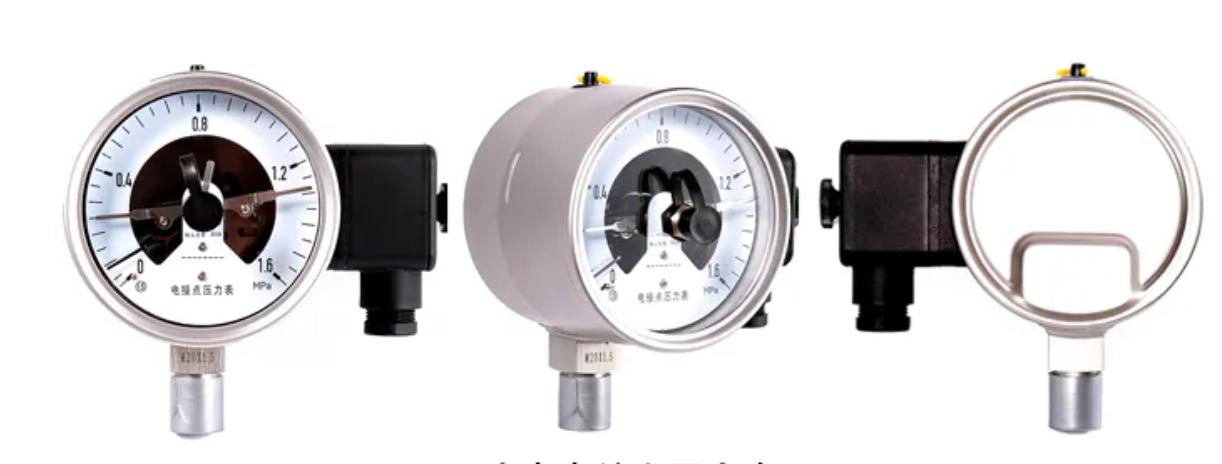

Photoelectric contact Pressure Gauge

Ang contact ng photoelectric pressure gauge ay isang intelihenteng instrumento na nagsasama ng pagsukat ng presyon, pagpapakita at awtomatikong kontrol. Nakita nito ang halaga ng presyon sa pamamagitan ng non-contact na photoelectric sensing na teknolohiya at maaaring mag-output ng isang switch signal kapag ang presyon ay umabot sa preset na itaas o mas mababang limitasyon, sa gayon ay kinokontrol ang pagsisimula o paghinto ng mga panlabas na kagamitan (tulad ng mga bomba ng tubig, motor, alarma, atbp.).

Maaari mong isaalang -alang ito bilang isang napaka "matalino" at "secure" na switch ng presyon, na nilagyan ng isang intuitive pointer dial.
Sa kontrol ng pang -industriya, ang kawastuhan ng pagsubaybay sa presyon at alarma ay direktang nakakaapekto sa kaligtasan at kahusayan ng produksyon. Ang photoelectric contact pressure gauge, bilang isang pangunahing instrumento na may parehong pagsukat at control function, ang pagpili ng modelo nito, disenyo ng istruktura at mga materyal na katangian ay madalas na bumubuo ng core ng proseso ng pagpili. Ngayon, gagabayan ka naming i -disassemble ang tatlong pangunahing sukat at tulungan kang mabilis na maunawaan ang mga pangunahing punto ng pagpili.

1 ， karaniwang mga modelo ng mga gauge ng presyon ng photoelectric contact
· Serye ng YXC: Pangunahing uri ng photoelectric contact pressure gauge, na angkop para sa pangkalahatang pang -industriya na kapaligiran.
· Serye ng YXG: Mataas na uri ng katumpakan, na may katumpakan ng pagsukat hanggang sa 0.5 grade.
· Serye ng YXK: Uri ng pagsabog-patunay, na angkop para sa nasusunog at paputok na mga kapaligiran.
· Serye ng YXW: Uri ng sanitary. Partikular na idinisenyo para sa mga industriya ng pagkain at parmasyutiko.
· Serye ng YXF: Uri ng paglaban sa kaagnasan, na angkop para sa lubos na kinakaing unti-unting media.

2, Istraktura: Tatlong pangunahing sangkap ang tumutukoy sa pagganap ng instrumento
Ang istraktura ng photoelectric contact pressure gauge ay idinisenyo sa paligid ng "tumpak na pagsukat maaasahang alarma", at higit sa lahat ay binubuo ng tatlong pangunahing mga module. Ang bawat sangkap ay may malinaw na dibisyon ng mga responsibilidad:

· Mekanismo ng Pagsukat: Ang pangunahing sangkap ay ang Bourdon tube. Kapag ang sinusukat na daluyan ay pumapasok sa tubo, ang katawan ng tubo ay sumasailalim sa pagpapapangit dahil sa presyon, at ang pagpapapangit na ito ay ipinadala sa pamamagitan ng pagkonekta ng baras upang paikutin ang pointer, sa gayon nakamit ang mekanikal na pagpapakita ng halaga ng presyon.

· Mekanismo ng Pagbabago ng Photoelectric: Binubuo ito ng isang shading plate, isang ilaw na mapagkukunan, at isang photoelectric sensor. Kapag ang pointer (o ang shading plate na naka -link sa pointer) ay umiikot sa preset na itaas o mas mababang limitasyon ng posisyon, ang mga bloke ng shading plate o nagsasagawa ng ilaw na mapagkukunan, na nag -trigger ng photoelectric sensor upang magpadala ng isang switch signal, sa gayon nakamit ang alarma ng presyon o kontrol.

· Box ng Shell at Junction: Pinoprotektahan ng shell ang mga panloob na sangkap, habang ang kahon ng kantong ay ginagamit upang ikonekta ang control circuit. Ang ilang mga modelo ay maaaring magsama ng mga butas ng pagwawaldas ng init o mga istruktura ng sealing, na angkop para sa iba't ibang mga kapaligiran.

3, Materyal: Ang pagbagay sa mga kondisyon ng pagtatrabaho ay ang susi
Ang pagpili ng materyal ay dapat na batay sa daluyan na susukat (tulad ng mga kinakaing unti-unting likido, mga gas na may mataas na temperatura) at ang kapaligiran (tulad ng kahalumigmigan, alikabok). Ang mga pangunahing sangkap na sangkap ay ang mga sumusunod.

· Bourdon Tube:

Karaniwang media (tubig, hangin): Copper alloy (H62 tanso), mababang gastos at mabuting katigasan;

Corrosive media (acid at alkali solution): 316L hindi kinakalawang na asero, na may malakas na paglaban sa kaagnasan;

High-temperatura medium (> 150 ℃): Hastelloy haluang metal, lumalaban sa mataas na temperatura at kilabot.

· Kaso:

Normal na kapaligiran: ABS Engineering plastic, magaan at insulating;

Mga malupit na kapaligiran (sa labas, mga zone ng kemikal): 304 hindi kinakalawang na asero, kalawang-patunay, lumalaban sa epekto.

· Koneksyon:

Kasabay ng disenyo ng spring tube, upang maiwasan ang kaagnasan na dulot ng iba't ibang mga metal sa daluyan na nakikipag -ugnay, ang 304 hindi kinakalawang na asero at tanso ay karaniwang ginagamit.

· Mga Bahagi ng Sealing:

Nitrile goma: lumalaban sa mga langis at tubig, na may saklaw ng temperatura na -40 hanggang 120 degree Celsius.

Fluorine Rubber: Angkop para sa malakas na kinakaing unti -unting at mataas na temperatura, na may saklaw na temperatura na -20 hanggang 120 degree Celsius.

Buod:
Upang piliin ang tamang photoelectric contact pressure gauge, ang susi ay namamalagi sa "pag -unawa sa modelo upang matukoy ang mga kinakailangan, paghawak sa istraktura at pagganap, at pagpili ng naaangkop na materyal para sa mga tiyak na kondisyon ng aplikasyon".

Ibabahagi din namin ang pag -install, pagkakalibrate at praktikal na mga diskarte sa operasyon ng instrumento. Kung mayroon kang higit pang mga mungkahi o katanungan, mangyaring huwag mag -atubiling makipag -ugnay sa amin anumang oras! "$ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $ $san
