Alam mo ba ang pang-industriya na kagamitan na shock-proof pressure gauge model, istraktura at materyal?

Shock-proof pressure gauge

Sa kumplikadong kapaligiran ng produksiyon ng pang -industriya, ang katatagan ng pagsukat ng presyon ay direktang nakakaapekto sa kaligtasan ng kagamitan at kahusayan sa paggawa. Ordinaryong Mga gauge ng presyon ay madaling kapitan ng pag -ilog ng pointer, hindi tumpak na pagbabasa, at kahit na pinsala sa mekanismo sa mga kapaligiran na may panginginig ng boses o pulses. Sa kaibahan, ang mga gauge na lumalaban sa shock, kasama ang kanilang natatanging disenyo, ay naging isang "dapat na magkaroon" na kagamitan sa mga kondisyon ng panginginig ng boses. Ang artikulong ito ay magsasagawa ng isang malalim na pagsusuri mula sa tatlong sukat: modelo, istraktura, at materyal, upang matulungan kang gumawa ng tumpak na mga pagpipilian at aplikasyon.

Modelo

Ang modelo ng isang shock-proof pressure gauge ay karaniwang nagsasama ng mga pangunahing impormasyon tulad ng saklaw ng pagsukat, form ng istruktura, at pamamaraan ng pag-install. Ang pagkuha ng pangunahing serye ng YN bilang isang halimbawa:
· YN-60: Ang Y ay nakatayo para sa gauge ng presyon, ang N ay nagpapahiwatig ng paglaban sa pagkabigla, 60 ay kumakatawan sa diameter ng dial (sa mm). Nang walang isang suffix, ipinapalagay na maging radially edgeless na pag-install, na angkop para sa maliit at katamtamang laki ng kagamitan (tulad ng mga air compressor, hydraulic pump)
· YN-100ZQ: Ang "ZQ" ay nagpapahiwatig ng pag-install ng axial na naka-mount na pag-install, na angkop para sa pag-embed sa control cabinet panel upang maiwasan ang paghahatid ng panginginig ng boses. Karaniwang ginagamit ito sa mga senaryo ng malakas na pag-vibration tulad ng mga silid ng makina ng barko at makinarya ng pagmimina.
Prinsipyo ng pagpili: Batay sa intensity ng panginginig ng boses (halimbawa, kung ang panginginig ng boses ng kagamitan ay lumampas sa 3.5m/s, dapat na mapili ang isang uri ng shock-resistant), ang mga daluyan na katangian (tulad ng corrosive na kapaligiran ay nangangailangan ng hindi kinakalawang na asero na materyal), at ang puwang ng pag-install, isang komprehensibong pagpili ay ginawa.

Disenyo ng istruktura

Ang katatagan ng shock-proof pressure gauge ay nagmumula sa tatlong pangunahing disenyo:
Dual Damping System
· Physical Buffering: Ang kaso ng relo ay napuno ng mataas na viscosity silicone oil o gliserin (alinsunod sa mga pamantayan ng ISO VG 1000), na sumisipsip ng higit sa 80% ng enerhiya ng mekanikal na panginginig ng boses, na binabawasan ang malawak na paggalaw ng pointer ng 80%.
· Disenyo ng Sealing: Para sa uri ng ehe na may pag-install na naka-mount na gilid (tulad ng YN-100ZQ), ang isang double-layer na baso ay ginagamit upang ibukod ang damping fluid at pagpoposisyon ng mga pin, na pumipigil sa pagtagas ng langis mula sa nakakaapekto sa kawastuhan.

Dynamic Response Optimization ： Para sa mga application na kinasasangkutan ng pulsating pressure tulad ng mga compressor at bomba, ang shock-proof pressure gauge ay nakamit ito sa pamamagitan ng pagpapalawak ng landas ng paggalaw ng pointer (halimbawa, sa pamamagitan ng paggamit ng isang spiral spring tube), na nagko-convert ng agarang pagbabagu-bago ng presyon sa unti-unting mga pagbabago, tinitiyak ang isang pangmatagalang katatagan na may isang katumpakan ng ± 1.6%.

Piliin sa pamamagitan ng materyal
Ang materyal ay direktang tinutukoy ang paglaban ng kaagnasan, paglaban sa temperatura at buhay ng serbisyo ng sukat ng presyon.
Kaso at konektor:
· Hindi kinakalawang na asero: Lumalaban sa kaagnasan ng acid at alkali, na angkop para sa mga industriya ng kemikal at parmasyutiko. Maaari itong gumana nang matatag sa mga senaryo na may mataas na demand tulad ng nuclear power at pagproseso ng pagkain.
· Alloy ng Copper: Mababang gastos, madaling iproseso, na karaniwang ginagamit sa mga haydroliko na sistema nang walang malakas na mga epekto. Gayunpaman, dapat itong iwasan mula sa pakikipag -ugnay sa medium ng ammonia (dahil ito ay madaling kapitan ng kaagnasan ng stress).

Spring Tube at Kilusan ：
· Phosphor Bronze: Mayroon itong mahusay na pagkalastiko at lumalaban sa pagkapagod. Ito ay angkop para sa mataas na temperatura (mula -10 ℃ hanggang 60 ℃) na mga kapaligiran, tulad ng sa ordinaryong kagamitan sa industriya.
· Hindi kinakalawang na asero: lumalaban sa pagpapapangit kahit na sa mataas na temperatura (-40 ℃ hanggang 200 ℃), na angkop para sa mga pipeline ng singaw at mga vessel na reaksyon ng high-temperatura.

Damping fluid at seal:
· Ang langis ng silicone: May malawak na pagpaparaya sa temperatura - ay hindi pinapatibay sa -40 ℃ at hindi sumingaw sa 200 ℃. Ito ang ginustong pagpipilian para sa mga aplikasyon ng high-temperatura (tulad ng haydroliko na sistema ng mga machine ng paghubog ng iniksyon).
· Nitrile goma seal: lumalaban sa langis ngunit hindi sa mga solvent. Ang mga seal ng goma ng fluorine ay maaaring makatiis ng malakas na corrosive media, ngunit mas magastos ang mga ito.

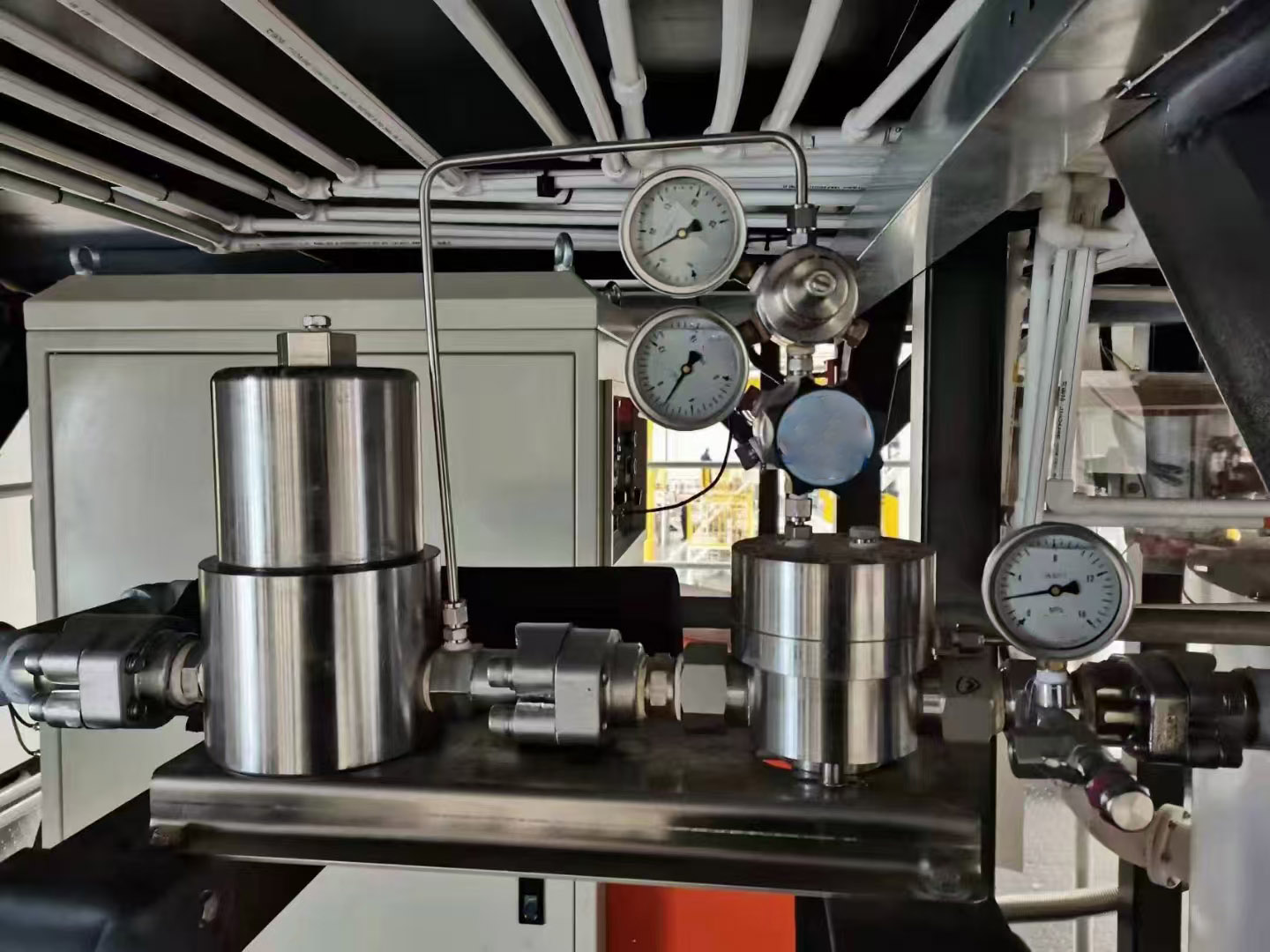

Mga senaryo ng aplikasyon at mga mungkahi sa pagpili
Ang mga senaryo kung saan ang isang gauge na lumalaban sa lindol ay sapilitan
· Malakas na Vibration Environment: Ship Engine Room (Vibration Acceleration na higit sa 5 m/s²), mga crushers ng pagmimina, piliin ang mga modelo ng pag -install ng ehe.
Pulsating Pressure Medium: Outlet ng Reciprocating Compressor (pulsation hanggang sa 0.2 MPa), haydroliko na sistema ng iniksyon na paghubog ng makina (dalas ng epekto 30-50 Hz). Mas malamang na pumili ng mga istraktura na may mga buffer screws.

Mga pangunahing parameter para sa pagpili
· Saklaw: sumasaklaw sa 1.5 beses ang nagtatrabaho presyon (halimbawa, para sa isang 10 MPa na kondisyon sa pagtatrabaho, piliin ang 0 - 16 MPa). Pag-iwas sa pangmatagalang operasyon sa buong saklaw upang maiwasan ang pagkapagod ng spring tube.
· Koneksyon: Piliin ang naaangkop na thread batay sa kagamitan (tulad ng G1/2, M20*1.5). Para sa kinakaing unti -unting media, gumamit ng 316L hindi kinakalawang na mga konektor ng bakal.

Pagpapanatili at Pag -install: Pinalawak na habang -buhay
· Pag -install ng Pag -install: I -install nang patayo at tiyakin na ang damping fluid ay pantay na ipinamamahagi. Ang anggulo ng pagkahilig ay dapat na ≤ 30 °; Para sa prinsipyo ng mga mapagkukunan ng panginginig ng boses, ang isang buffer tube ay dapat na maidagdag kung kinakailangan.
· Regular na pagpapanatili: Calibrate isang beses bawat 24 na buwan. Sa mga kapaligiran na may mataas na temperatura (sa itaas ng 80 ° C), suriin ang katayuan ng langis ng silicone tuwing 12 buwan. Kung ang langis ay nagiging maulap o tumagas, dapat itong mapalitan kaagad.
· Ang matinding paghawak sa kapaligiran: -20 ℃ at sa ibaba: Ang mga thermometer na puno ng gliserin ay ipinagbabawal. Ang isang alternatibong uri ng mababang uri ng silicone na langis ay magagamit. Sa lubos na kinakaing unti -unting mga kapaligiran, ang integridad ng passivation layer ng hindi kinakalawang na asero ay dapat na suriin nang regular.

Ang pagpili at aplikasyon ng mga gauge ng presyon ng shock-proof ay nagsasangkot ng isang kumbinasyon ng teknolohiya at karanasan. Mula sa pangunahing pang-industriya na aplikasyon ng YN-60 hanggang sa kumplikadong mga kondisyon ng pagtatrabaho ng YN-150ZQ, mula sa ekonomiya ng mga haluang metal na tanso hanggang sa mataas na paglaban ng kaagnasan ng 316L hindi kinakalawang na asero, ang bawat detalye ay sumasalamin sa likhang-sining ng disenyo ng industriya. Piliin ang Wuxi Special Pressure Gauges upang mapangalagaan ang kaligtasan ng iyong pang -industriya na produksiyon.
