Paano gumagana ang magnetic flap level gauge? Ang isang piraso ng artikulo ay ipapaliwanag ito nang malinaw para sa iyo!

Sa malawak na sistema ng produksiyon ng industriya, ang pagsukat ng antas ng likido ay tulad ng isang tumpak na "matalinong mata", na naglalaro ng isang mahalagang papel sa pagtiyak ng matatag at mahusay na operasyon ng proseso ng paggawa. Mula sa malalaking tangke ng imbakan sa industriya ng petrochemical, hanggang sa mga tangke ng tubig sa boiler sa sektor ng kuryente, at sa mga tanke ng paggawa sa industriya ng pagkain at inumin, ang tumpak na pagtuklas ng mga antas ng likido ay may malaking kabuluhan. At ang magnetic level level gauge, kasama ang natatanging prinsipyo ng pagtatrabaho at natitirang mga pakinabang sa pagganap, ay naging isang mapagkakatiwalaang tool sa pagsukat ng antas ng likido sa maraming larangan ng industriya.

I.Working Principle: Ang mapanlikha na kumbinasyon ng kahinahunan at magnetism

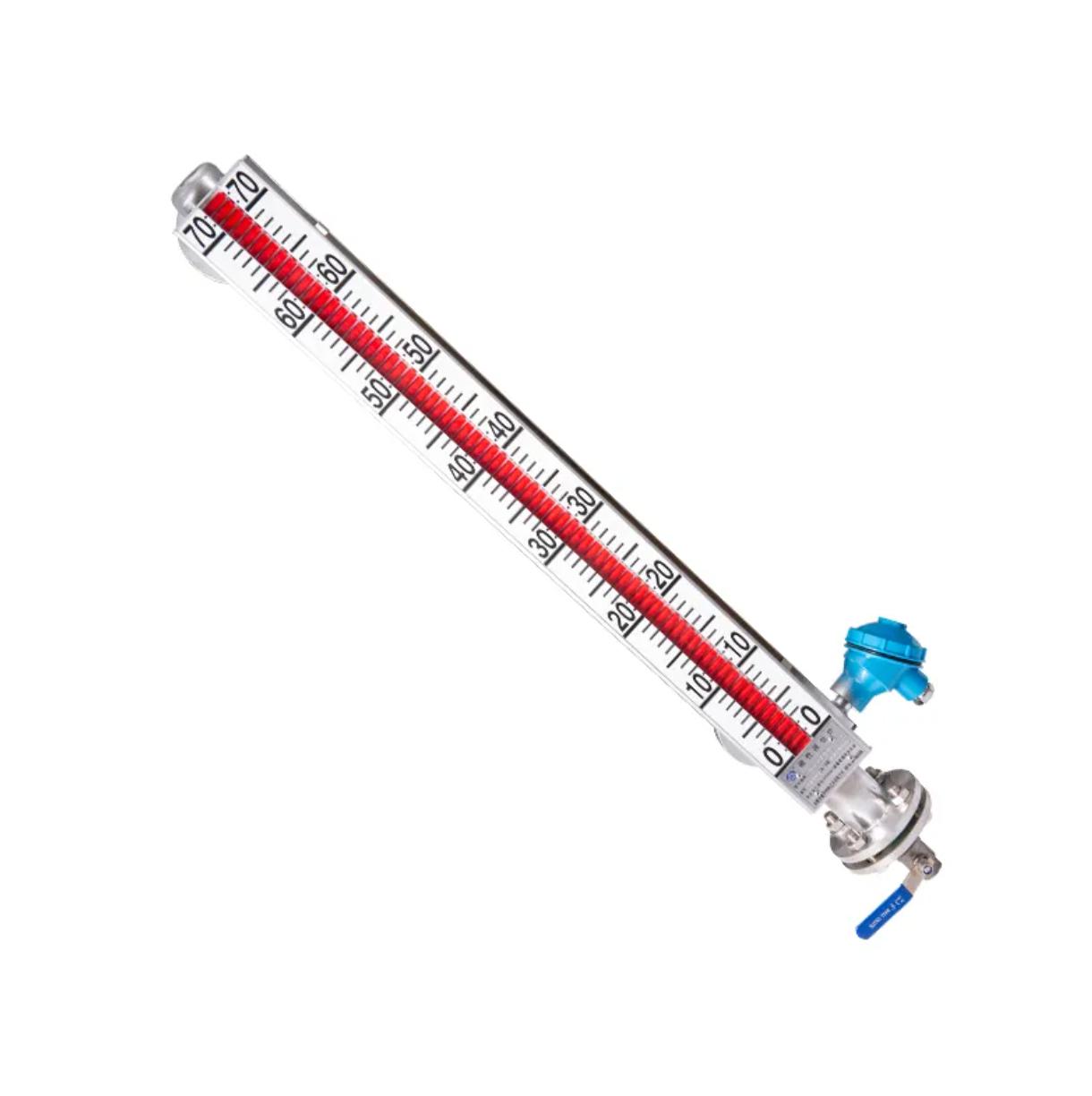

Ang disenyo ng magnetic flap level gauge ay inspirasyon ng prinsipyo ng kasiyahan at ang pakikipag -ugnay ng magnetism. Ito ay pangunahing binubuo ng isang pangunahing tubo na konektado sa sinusukat na lalagyan, isang magnetic float na may permanenteng magnet sa loob, at isang panlabas na panel ng display (binubuo ng pula at puting dalawahan na kulay na magnetic flip na mga haligi). Kapag ang antas ng likido sa sinusukat na lalagyan ay nagbabago, ang magnetic float sa loob ng pangunahing tubo ay lilipat pataas at bumababa nang magkakasabay dahil sa epekto ng buoyancy.Furtermore, ang permanenteng magnet na bakal sa loob ng float ay nagtutulak ng magnetic flip na haligi sa panlabas na panel ng display upang i -rotate ang 180 degree sa pamamagitan ng magnetic coupling effect. Kapag tumataas ang antas ng likido, nagbabago ang haligi ng flip mula sa puti hanggang pula; Kapag bumaba ang antas ng likido, nagbabago ang haligi ng flip mula sa pula hanggang puti. Sa pamamagitan ng pagbabago ng kulay ng haligi ng flip, ang mga tao ay maaaring intuitively at malinaw na basahin ang taas ng antas ng likido, pagkamit ng visual na pagsubaybay sa antas ng likido. Ang pamamaraang hindi pagsukat na ito ay hindi lamang maiiwasan ang mga pagkakamali na dulot ng mekanikal na alitan sa tradisyonal Mga metro ng antas ng likido , ngunit tinitiyak din ang kaligtasan at pagiging maaasahan ng proseso ng pagsukat. Kahit na sa malupit na pang -industriya na kapaligiran, maaari itong gumana nang matatag.

Ii. Mga Bentahe ng Produkto: Ganap na nakakatugon sa mga kinakailangan sa pang -industriya
Madaling maunawaan at malinaw na pagpapakita
Ang display panel ng magnetic gauge level gauge ay idinisenyo nang katangi -tangi. Ang mga marka ng scale at mga numero ay pinalapot, makabuluhang pagpapahusay ng kakayahang makita at anggulo ng pagtingin. Kung sa mga panlabas na tangke ng imbakan na nakalantad sa malakas na ilaw o sa mga panloob na mga workshop sa paggawa na may ilaw na ilaw, ang mga operator ay madali at mabilis na mabasa ang data ng antas ng likido. Ang disenyo ng haligi ng dalawahang kulay na flip ay higit na nakakaakit ng mata, malinaw na nakikilala sa iba't ibang mga nakapaligid na kondisyon ng ilaw, na nagbibigay ng mahusay na kaginhawaan para sa pagsubaybay sa antas ng likido sa panahon ng proseso ng paggawa.

Maginhawa para sa pag -install at pagpapanatili

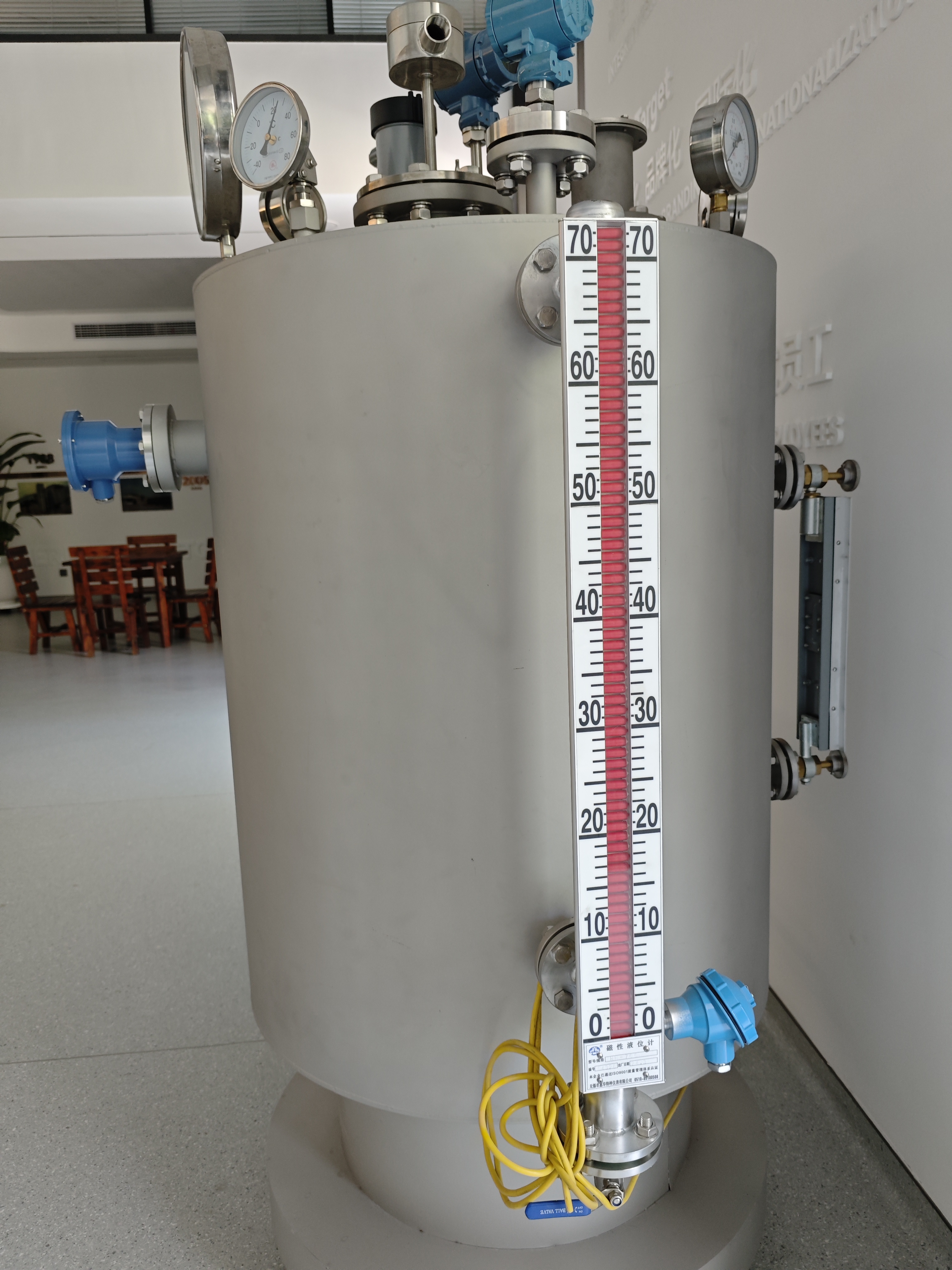

Ang modular na disenyo ay pinagtibay, na may isang simpleng pangunahing istraktura. Ang mga pangunahing sangkap ay kasama ang pangunahing tubo, float, display panel at koneksyon flange. Walang kumplikadong mga gumagalaw na bahagi. Ang mga pamamaraan ng pag -install ay nababaluktot at magkakaibang. Ang uri ng naka-mount na uri ay angkop para sa mga malalaking vertical na lalagyan, tulad ng mga tangke ng imbakan ng langis at mga tangke ng tubig na lumalaban sa sunog; Ang top-mount na uri ay para sa mga spherical tank, pahalang na tangke, atbp, kung saan pinigilan ang tuktok na pagbubukas. Bukod dito, ang likidong antas ng gauge ay nilagyan ng isang balbula ng stop. Kapag ang paglilinis, pagpapanatili o pagpapalit ng mga sangkap ay kinakailangan sa ibang yugto, maaari itong patakbuhin nang hindi ititigil ang makina, epektibong binabawasan ang mga gastos sa pagpapanatili at oras, at pagpapabuti ng kahusayan sa produksyon.

Malawakang kakayahang magamit
Ito ay may mahusay na presyon at mga katangian ng paglaban sa temperatura. Ang itaas na limitasyon ng presyon ng pagtatrabaho ay maaaring umabot sa 1.0 MPa, at ang saklaw ng temperatura ng pagtatrabaho ay sumasaklaw -20 ℃ hanggang 200 ℃. Maaari itong umangkop sa matinding mga kondisyon sa pagtatrabaho tulad ng mataas na temperatura na singaw at mababang temperatura na likido na gas. Para sa malapot o madaling pag-solid ng media, ang isang steam jacket o de-koryenteng aparato ng pag-init ay maaaring opsyonal na napili upang matiyak ang likido ng daluyan sa panahon ng proseso ng pagsukat at ginagarantiyahan ang katumpakan ng pagsukat.Ito ay gumaganap din ng mahusay sa mga tuntunin ng anti-corrosion at mga kakayahan sa pagsabog-patunay. Nag -aalok ito ng panloob na liner at plastik na mga uri ng mga gauge ng antas ng likido na partikular na idinisenyo para sa malupit na mga kinakaing unti -unting kapaligiran, na may kakayahang magkaroon ng malakas na media tulad ng hydrofluoric acid at puro sulpuriko acid. Kasabay nito, nakatanggap ito ng dalawahang sertipikasyon para sa uri ng flameproof (exd iic t6 gb) at intrinsically ligtas na uri (ex ia iic t6 ga), na may antas ng proteksyon ng IP66/IP67. Maaari itong ligtas na mailalapat sa pag -iimbak ng langis at gas at transportasyon, pati na rin ang parmasyutiko at iba pang nasusunog at paputok na lokasyon.

Mataas na katumpakan at pagiging maaasahan:
Sa matatag na istraktura at advanced na mga prinsipyo ng pagsukat, ang magnetic flap level gauge ay may mataas na kawastuhan ng pagsukat at ang error ay maaaring kontrolado sa loob ng isang maliit na saklaw. Sa panahon ng pangmatagalang paggamit, hindi ito madaling maapektuhan ng panlabas na pagkagambala at maaaring palaging mapanatili ang maaasahang pagganap, na nagbibigay ng tumpak na data ng antas ng likido para sa pang-industriya na paggawa at epektibong pag-iwas sa mga pagkabigo ng kagamitan at aksidente sa paggawa na sanhi ng hindi normal na mga antas ng likido.

III. Mga Lugar ng Application: Pinapadali ang pagbuo ng iba't ibang mga industriya
Industriya ng petrolyo at kemikal
Sa panahon ng mga proseso ng pagpipino ng petrolyo at paggawa ng kemikal, ang pagsubaybay sa mga antas ng likido sa iba't ibang mga tangke ng imbakan at mga vessel ng reaksyon ay may kabuluhan. Ang mga gauge ng antas ng magnetic flap ay maaaring magpakita ng mga taas ng antas ng likido ng langis ng krudo, pino na mga produktong langis, at mga kemikal na hilaw na materyales sa real time. Pinagsama sa mga magnetic switch, maaari silang makamit ang mataas at mababang mga pag -andar ng alarma sa antas ng likido, na epektibong pumipigil sa mga insidente tulad ng pag -apaw ng tangke o walang laman.Para sa halimbawa, sa lugar ng imbakan ng isang malaking refinery ng langis, sa pamamagitan ng paggamit ng magnetic na antas ng mga gauge na kasabay ng isang awtomatikong control system, ang remote na pagsubaybay at awtomatikong likido na muling pagdadagdag ay maaaring makamit, makabuluhang pagpapahusay ng kaligtasan ng paggawa at kahusayan ng pamamahala.

Power Industry
Ang antas ng tubig ng tangke ng tubig ng boiler ay isang pangunahing tagapagpahiwatig para sa ligtas na operasyon ng planta ng kuryente. Ang magnetic level level gauge, kasama ang mataas na temperatura na lumalaban sa disenyo at mga hakbang sa pagkakabukod ng singaw, ay maaaring tumpak na masukat ang antas ng tubig sa tubig sa mga temperatura sa itaas ng 200 ℃. Maaari rin itong makita at maiwasan ang boiler dry burn o mga aksidente sa pag -apaw ng tubig na sanhi ng maling antas ng tubig.Pagkatapos ng pag -ampon ng mga advanced na magnetic flap level na mga gauge sa isang tiyak na thermal power plant, ang pagsukat ng error sa antas ng tubig ay makabuluhang nabawasan, ang katatagan ng pagpapatakbo ay lubos na napabuti, at ang tuluy -tuloy at matatag na supply ng kuryente ay sinisiguro.

Industriya ng pagkain at inumin
Sa isang kalinisan sa kapaligiran ng paggawa, ang mga kinakailangan sa kalinisan para sa mga kagamitan sa pagsukat ng antas ng likido ay napakataas. Ang plastik na uri ng magnetic flap level gauge ay nagpatibay ng mga materyales sa materyal na FDA at mga singsing na grade-grade sealing, at ang ganap na nakapaloob na istraktura na epektibong pinipigilan ang paglaki ng bakterya. Malawakang ginagamit ito para sa pagsubaybay sa antas ng likido sa mga kagamitan tulad ng mga tanke ng pagbuburo ng beer at mga tangke ng imbakan ng produkto ng pagawaan ng gatas, tinitiyak ang kaligtasan sa kalinisan at kalidad ng katatagan ng proseso ng paggawa ng inumin.

Iv .Installation lokasyon at mga kinakailangan sa kapaligiran
Kontrol ng Verticality: Ang katawan ng gauge ng antas ng likido ay dapat na ganap na patayo sa lupa, na may isang error sa anggulo ng ≤ 2 °. Inirerekomenda na mag -calibrate gamit ang isang antas ng sukat. Kapag nag -install, inirerekomenda na magreserba ng isang puwang ng ≥ 100mm sa ilalim ng katawan at isang margin ng ≥ 50mm sa tuktok upang maiwasan ang impluwensya ng pagpapalawak ng thermal at pag -urong.
Iwasan ang mga mapagkukunan ng panghihimasok: Ang pag -install ay ipinagbabawal sa malakas na magnetic field (sa loob ng 30 metro ng malalaking motor), mga lugar na may matinding panginginig ng boses (intensity ng panginginig ng boses> 5mm/s), o mga lugar na may mataas na temperatura ng radiation na mapagkukunan (＞ 60 ℃). Ito ay maaaring humantong sa magnetic pagkabit na pagkabigo o pinsala sa makina.
Pagkakatugma sa Media: Ang materyal ng katawan (tulad ng 304SS/316L) ay dapat na lumalaban sa kaagnasan ng media, at ang sealing ibabaw ng flange ay dapat gumamit ng mga gasket ng PTFE. Para sa media na may labis na nilalaman ng klorido, dapat na mapili ang mga dobleng materyales na hindi kinakalawang na asero.

Iwasan ang mga mapagkukunan ng panghihimasok: Ang pag -install ay ipinagbabawal sa malakas na magnetic field (sa loob ng 30 metro ng malalaking motor), mga lugar na may matinding panginginig ng boses (intensity ng panginginig ng boses> 5mm/s), o mga lugar na may mataas na temperatura ng radiation na mapagkukunan (＞ 60 ℃). Ito ay maaaring humantong sa magnetic pagkabit na pagkabigo o pinsala sa makina.
Pagkakatugma sa Media: Ang materyal ng katawan (tulad ng 304SS/316L) ay dapat na lumalaban sa kaagnasan ng media, at ang sealing ibabaw ng flange ay dapat gumamit ng mga gasket ng PTFE. Para sa media na may labis na nilalaman ng klorido, dapat na mapili ang mga dobleng materyales na hindi kinakalawang na asero.
