Application:
Ang transmiter ay binubuo ng advanced na nakahiwalay na pagsasabog ng silikon ng mundo o salamin na micro-dissolving na mga sensitibong sangkap na sensitibo at mataas na kalidad na mga circuit na integrated. Nagtatampok ito ng mataas na kalidad, mababang presyo, at ang kakayahang umangkop sa iba't ibang mga pang -industriya na aplikasyon. Ang mga pangunahing materyales sa pagmamanupaktura ng circuit ay advanced, at ang panlabas na sealing at paggamot ay ganap na nakahiwalay, natutugunan ang mga kinakailangan para sa pagsabog-patunay, alikabok-patunay, at iba pang mga malupit na kondisyon sa pagtatrabaho. Sa pamamagitan ng pagpili ng iba't ibang mga konektor ng proseso, maaari itong tumpak na masukat ang malakas na kinakaing unti-unting media, mataas at mababang temperatura media, at malapot na media.Suitable para sa iba't ibang mga awtomatikong kontrol sa kapaligiran, malawak itong inilalapat sa iba't ibang mga patlang na patunay na pagsabog tulad ng petrolyo, industriya ng kemikal, bakal, kapangyarihan, mga materyales sa gusali, mga tela, mga parmasyutiko, pagkain, gas, pang-agham na mga eksperimento at industriya ng militar, atbp. point, at nagbibigay ng karaniwang DC 4 ~ 20mA signal output at komunikasyon ng HART.
Model at Pagtukoy:

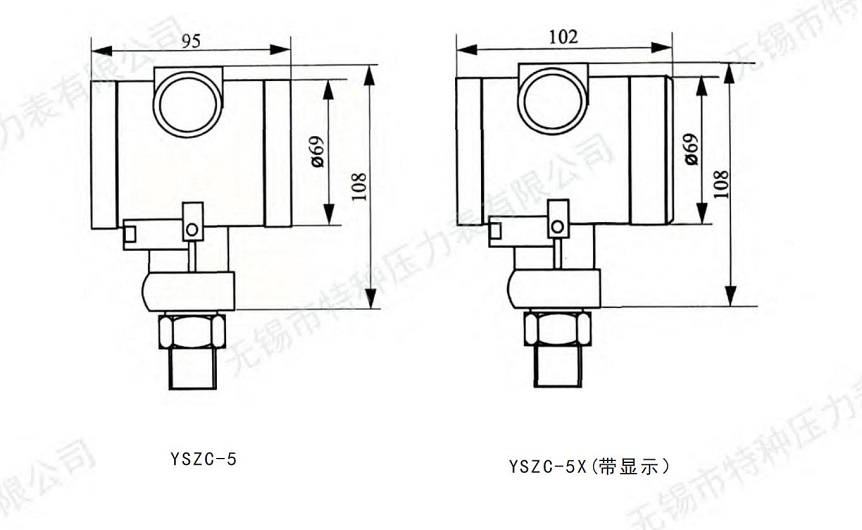

Mga Dimensyon:
Pag -mount:
· Paghahanda sa Pag -install: Pumili ng isang naaangkop na lokasyon ng pag -install at tiyakin na ang kapaligiran ay nakakatugon sa mga kondisyon ng pagtatrabaho ng transmiter. Iwasan ang mga kadahilanan tulad ng panginginig ng boses, mataas na temperatura, at halumigmig na maaaring makaapekto sa kawastuhan ng pagsukat. Ang lokasyon ng pag -install ay dapat na maginhawa para sa pag -debug at pagpapanatili, at ang ibabaw ng pag -install ay dapat na flat upang maiwasan ang karagdagang presyon sa transmiter.
· Mga Hakbang sa Pag -install: Ang installation methods for pressure transmitters of different interface types are different. For example, for pressure transmitters with threaded interfaces, it is necessary to ensure that the sealing surface of the connection with the pressure measurement equipment is smooth and flat. Use your hand to insert the equipment into the corresponding installation hole, then tighten it using a wrench as needed, but be sure not to exceed the specified tightening torque.
Manwal ng Gumagamit ng Pressure Transmitter
Mangyaring basahin nang mabuti ang manu -manong ito bago i -install at gamitin ang instrumento.
1, ang pangkalahatang gauge ng presyon ay angkop para sa pagsukat ng presyon ng mga likido, gas at mga singaw na hindi nagdudulot ng isang panganib sa pagsabog, huwag mag -crystallize, huwag palakasin, at hindi nagiging sanhi ng kaagnasan sa mga sangkap ng gauge ng presyon.
2. Ang anti-seismic pressure gauge ay maaaring magamit sa mga kapaligiran kung saan may malubhang pang-mekanikal na panginginig ng boses o kung saan ang medium pressure ay nagbabago nang labis.
3. Ang gauge ng presyon ng hindi kinakalawang na asero ay maaaring magamit sa mga panlabas, mataas na temperatura at kinakaing unti-unting mga kapaligiran, o para sa pagsukat ng bahagyang kinakaing unti-unting media.
4. Ang gauge ng presyon ng dayapragm ay maaaring masukat ang presyon ng mga likido na may malakas na pagkakaugnay, mataas na lagkit, madaling kapitan ng pagkikristal, o naglalaman ng mga solidong partikulo.
5. Ang instrumento ay karaniwang ginagamit hanggang sa 3/4 ng saklaw, at kapag sinusukat ang pagbabagu -bago ng presyon, ginagamit ito hanggang sa 2/3 ng saklaw.
6. Kapag ang daluyan ay isang likido, ang instrumento ay dapat na mai -install sa parehong linya ng antas ng tubig tulad ng punto ng pagsukat; Kung hindi man, dapat gawin ang naaangkop na pagsasaayos.
7. Ang gauge ng presyon ay dapat na mai -install nang patayo. Sa panahon ng pag -install, mahigpit na ipinagbabawal na ilipat ang kaso ng gauge. Ang dial ng diaphragm pressure gauge ay hindi dapat maluwag o i -disassembled.
8. Para sa mga instrumento na uri ng seismic na may maximum na presyon ng 1.6 MPa o mas kaunti, kung ang posisyon ng pointer ay lumihis dahil sa mga pagbabago sa presyon ng atmospera, ang isang maliit na butas ay maaaring gawin sa selyo ng langis upang mabalanse ang pagkakaiba ng presyon sa pagitan ng loob at labas ng kaso.
9. Mga Kondisyon sa Kalikasan sa Kalikasan: Antas ng Paglaban sa Seismic: Pangkalahatang Uri ng V · H · 2 o V · H · 3 Seismic-Resistant Type V · H · 4.Protection Antas: Pangkalahatang Uri ng IP54: Ito ay isang selyadong uri at uri ng resistensya na lumalaban. 1p65 temperatura: pangkalahatang uri (-40 ~ 70) ° C; Uri ng pagkabigla na lumalaban (-5 ~ 55) ° C (gliserol); (-25 ~ 55) ℃ (langis ng silicone). Relatibong kahalumigmigan: <85%.
10. Sa panahon ng paggamit, ang instrumento ay dapat panatilihing malinis at maayos. Upang matiyak ang kaligtasan, inirerekumenda na magsagawa ng regular na pag -calibrate (hindi hihigit sa anim na buwan ang hiwalay).
11. Ang instrumento ay dapat na nakaimbak sa isang mahusay na maaliwalas at tuyo na panloob na kapaligiran, kung saan ang panloob na hangin ay hindi dapat magkaroon ng anumang kinakailangang epekto sa instrumento.
