Ang pagkakaiba sa pagitan ng diaphragm pressure gauge at mababang presyon ng diaphragm gauge

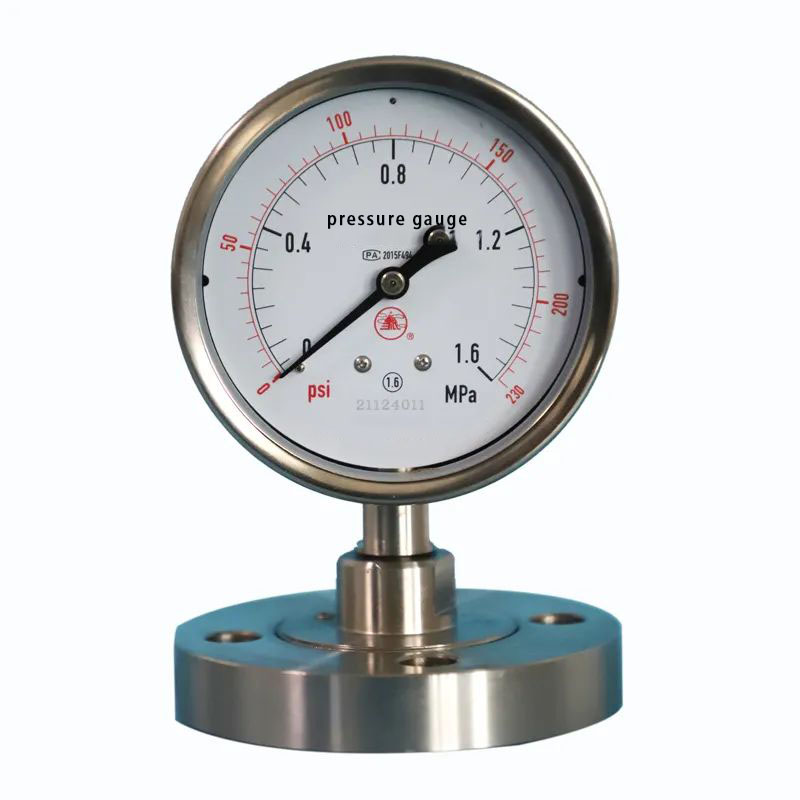

Diaphragm Pressure Gauge

Sa pang -araw -araw na trabaho, ang mga ganitong sitwasyon ay madalas na nangyayari kung saan ang mga gumagamit ay talagang nangangailangan ng mga gauge ng presyon ng diaphragm, ngunit sa mga kontrata o sa mga pag -uusap sa telepono, binabanggit nila ang mga gauge ng presyon ng lamad. Ang dahilan para dito ay ang dalawang uri ng mga gauge ng presyon ay may parehong hitsura. Ngayon, ipakilala natin saglit ang pangunahing pagkakaiba sa pagitan ng dalawang uri ng mga gauge.

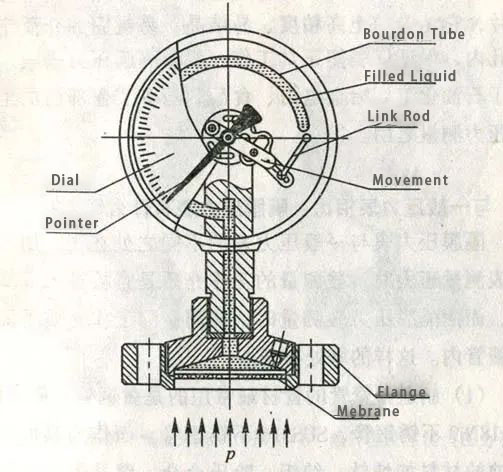

Ang nagtatrabaho na prinsipyo ng gauge ng presyon ng dayapragm

Kapag ang presyon ng presyon ng dayapragm ay sumusukat sa presyon, ang sinusukat na daluyan ng pagtatrabaho ay direktang kumikilos sa paghihiwalay ng dayapragm. Ang dayapragm ay sumasailalim sa paitaas na pagpapapangit. Ang daluyan na presyon ay ipinapadala sa tubo ng tagsibol sa pamamagitan ng pagpuno ng likido sa loob ng tubo ng tagsibol, na nagiging sanhi ng pagtatapos ng spring tube na sumailalim sa nababanat na pagpapapangit. Sa tulong ng mekanismo ng pag -uugnay, ang gear shaft ng mekanismo ay hinihimok upang paikutin, sa gayon ay nagiging sanhi ng pointer na ipahiwatig ang sinusukat na halaga ng presyon sa scale.

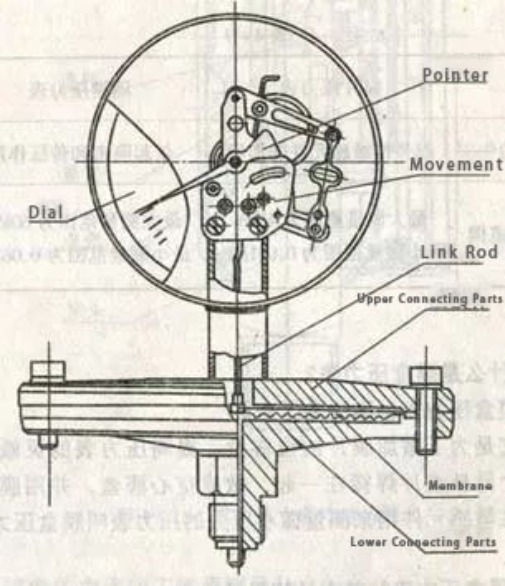

Ang prinsipyo ng nagtatrabaho ng mababang presyon ng dayapragm gauge

Sa ilalim ng impluwensya ng presyon, ang sinusukat na daluyan ng pagtatrabaho ay direktang kumikilos sa nababanat na dayapragm. Ang dayapragm ay sumasailalim sa nababanat na pagpapapangit paitaas (para sa pagsukat ng positibong presyon) o pababa (para sa pagsukat ng negatibong presyon). Sa pamamagitan ng mekanismo ng pagkonekta ng baras na naayos sa gitna ng dayapragm, hinihimok nito ang gear shaft ng mekanismo upang paikutin, sa gayon ay nagiging sanhi ng pointer na ipahiwatig ang sinusukat na halaga ng presyon sa scale.

Ang pangunahing pagkakaiba sa pagitan ng dalawang uri ng mga gauge ng presyon ay:
(1) Iba't ibang mga nababanat na elemento:
Ang nababanat na elemento ng diaphragm pressure gauge ay isang spring tube, habang ang dayapragm ay nagsisilbi lamang bilang isang separator. Ang nababanat na elemento ng mababang presyon ng diaphragm gauge ay isang corrugated diaphragm. Ang sinusukat na presyon ay kumikilos sa dayapragm, na nagiging sanhi nito na sumailalim sa isang nababanat na pagpapapangit paitaas (o pababa). Ang halaga ng presyon ay ipinahiwatig sa pamamagitan ng mekanismo ng pag -link na welded sa dayapragm.

(2) Iba't ibang mga marka ng katumpakan:
Ang diaphragm pressure gauge ay karaniwang may isang klase ng katumpakan na 1.6; habang ang mababang presyon ng diaphragm gauge ay may isang klase ng katumpakan na 2.5.

(3) Iba't ibang mga saklaw ng pagsukat:
Diaphragm Pressure Gauge Measurement Saklaw:

Saklaw
(MPA)

0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6
0 ~ 1 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 10
0 ~ 16 0 ~ 25 0 ~ 40

Mababang Pressure Diaphragm Gauge Measurement Saklaw:

Range
(KPA)

Negatibong Pressure: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 -6 ~ 0 -4 ~ 0 -2.5 ~ 0 -1.6 ~ 0

Positibong presyon: 0 ~ 1.6 0 ~ 2.5 0 ~ 4 0 ~ 6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

Positibo at negatibong presyon: -0.8 ~ 0.8 -1.2 ~ 1.2 -3 ~ 3 -5 ~ 5 -8 ~ 8 -12 ~ 12 -20 ~ 20 -30 ~ 30

Range
(MPA)

Vacuum: -0.1 ~ 0

Pressure ng Vacuum: -0.1 ~ 0.06 -0.1 ~ 0.15 -0.1 ~ 0.3 -0.1 ~ 0.5 -0.1 ~ 0.9 -0.1 ~ 1.5 -0.1 ~ 2.4

Pressure: 0 ~ 0.06 0 ~ 0.1 0 ~ 0.16 0 ~ 0.25 0 ~ 0.4 0 ~ 0.6 0 ~ 1 0 ~ 1.6 0 ~ 2.5

(4) Iba't ibang mga saklaw ng temperatura para magamit:
Mga gauge ng presyon ng dayapragm maaaring idinisenyo gamit ang mga istruktura ng radiator o medyas at ginagamit upang masukat ang mga kapaligiran na may mataas na temperatura. Gayunpaman, ang mga mababang presyon ng dayapragm gauge, dahil sa kanilang mekanismo ng paghahatid ng link, ay hindi maaaring gumamit ng mga aparato ng paglamig.

Konklusyon:

Kapag sinusukat ang presyon ng pangkalahatang malinis na mga gas, tubig o likido ng langis, maaaring mapili ang mga hindi kinakalawang na presyon ng presyon ng bakal. Gayunpaman, kung ang sinusukat na daluyan ay may malakas na kaagnasan (tulad ng hydrochloric acid, moist chlorine gas, iron oxide), mataas na lagkit (tulad ng latex), ay madaling kapitan ng pagkikristal (tulad ng tubig na asin), madaling kapitan ng solidification (tulad ng mainit na aspalto), o naglalaman ng solidong suspinde na bagay (tulad ng dumi sa alkantarilya), kung gayon ang isang presyon ng presyon ay hindi na angkop. Kahit na ang 316L hindi kinakalawang na tubo ng bakal ay mai -corrode ng hydrochloric acid. Ang nasuspinde na bagay o impurities sa aspalto at dumi sa alkantarilya ay mabilis na hahadlangan ang presyon ng presyon ng gauge na gabay sa mga butas, na nagiging sanhi ng pagkawala ng instrumento nito.
Samakatuwid, sa mga kundisyong ito, ang dalawang uri ng mga gauge na hindi contact pressure ay angkop. Maaari kang pumili ng iba't ibang mga materyales na lumalaban sa corrosion-resistant na mga materyales ng lamad ayon sa iba't ibang malakas na media upang makamit ang layunin ng pag-iwas sa kaagnasan. Dahil sa pagkakaroon ng lamad ng dayapragm, maiiwasan nito ang malakas na kinakaing unti -unti, mataas na lagkit, madaling pag -crystallizing at madaling pag -solid ng media mula sa pag -agos sa butas na gabay ng presyon, tinitiyak na ang instrumento ay maaaring gumana nang normal. Samakatuwid, batay sa aktwal na presyon ng pagtatrabaho, ang mga gawi sa paggamit ng negosyo, piliin ang naaangkop na uri ng diaphragm pressure gauge o membrane pressure gauge. "
