Ano ang isang diaphragm pressure gauge, at paano ito gumagana?

Ang mga gauge ng presyon ng dayapragm ay dapat na isang uri ng instrumento na ginamit upang masukat ang presyon, na naiiba sa mga ordinaryong gauge ng presyon. Ang mga karaniwang gauge ng presyon ay maaaring maging uri ng tubo ng Bourdon, habang ang mga uri ng dayapragm ay maaaring gumamit ng mga dayapragms upang ibukod ang daluyan, na pumipigil sa kaagnasan o mataas na lagkit na likido mula sa nakakaapekto sa pagsukat.

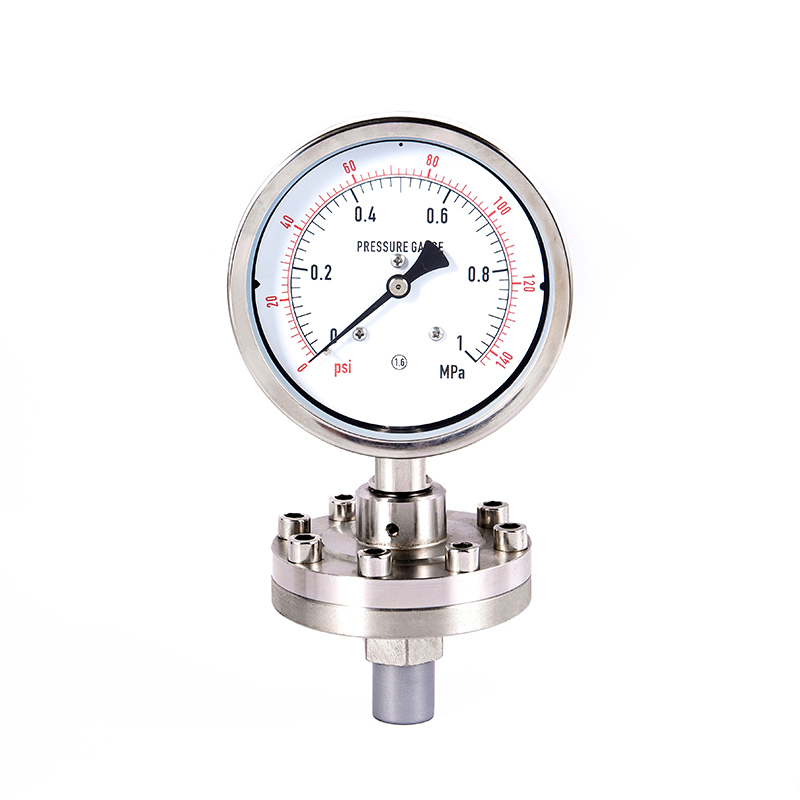

Ang diaphragm pressure gauge ay binubuo ng dayapragm, pagkonekta ng mga sangkap, at ang dial (ang panloob na tubo ng bourdon) . Ang dayapragm ay kumikilos bilang sensitibong elemento. Kapag kumikilos ang presyon sa dayapragm, magbabago ito. Ang pagpapapangit na ito ay maipapadala sa panloob na istrukturang mekanikal, na -convert sa paggalaw ng pointer, sa gayon ipinapakita ang halaga ng presyon. Bilang karagdagan, ang bahagi ng dayapragm ay maaari ring magkaroon ng mga flanges o may sinulid na koneksyon upang mapaunlakan ang iba't ibang mga kinakailangan sa pag -install.

Sa mga tuntunin ng prinsipyo ng pagtatrabaho, maaari itong nahahati sa maraming mga hakbang: ang medium pressure ay kumikilos sa dayapragm, na nagiging sanhi ng pag -uugnay sa dayapragm na sumailalim sa nababanat na pagpapapangit, na kung saan ay nag -uudyok sa pagkonekta ng baras o ang spring tube at iba pang mga mekanismo ng paghahatid upang mai -convert ang pagpapapangit sa pag -ikot ng pointer, sa gayon ipinapakita ang pagbabasa ng presyon sa dial. Kinakailangan upang bigyang -diin ang pag -andar ng paghihiwalay ng dayapragm upang maiwasan ang direktang pakikipag -ugnay sa sinusukat na daluyan na may panloob na mekanismo. Ito ay angkop para sa kinakaing unti-unti, may mataas na buhay o madaling pag-solid ng media.

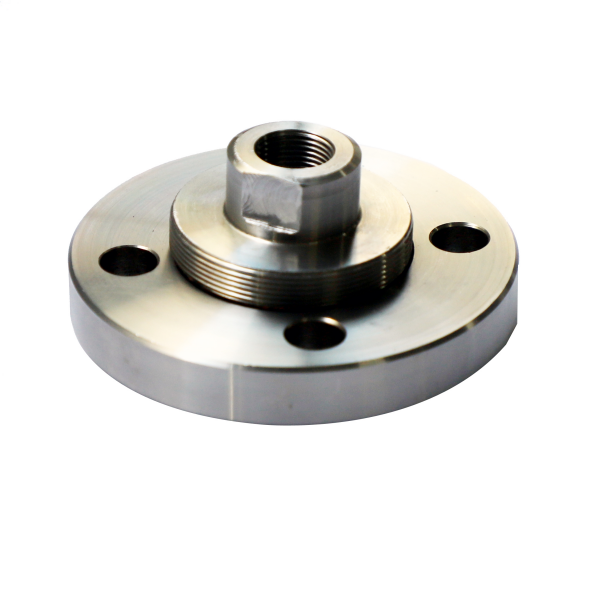

Elemento ng sensitibo:

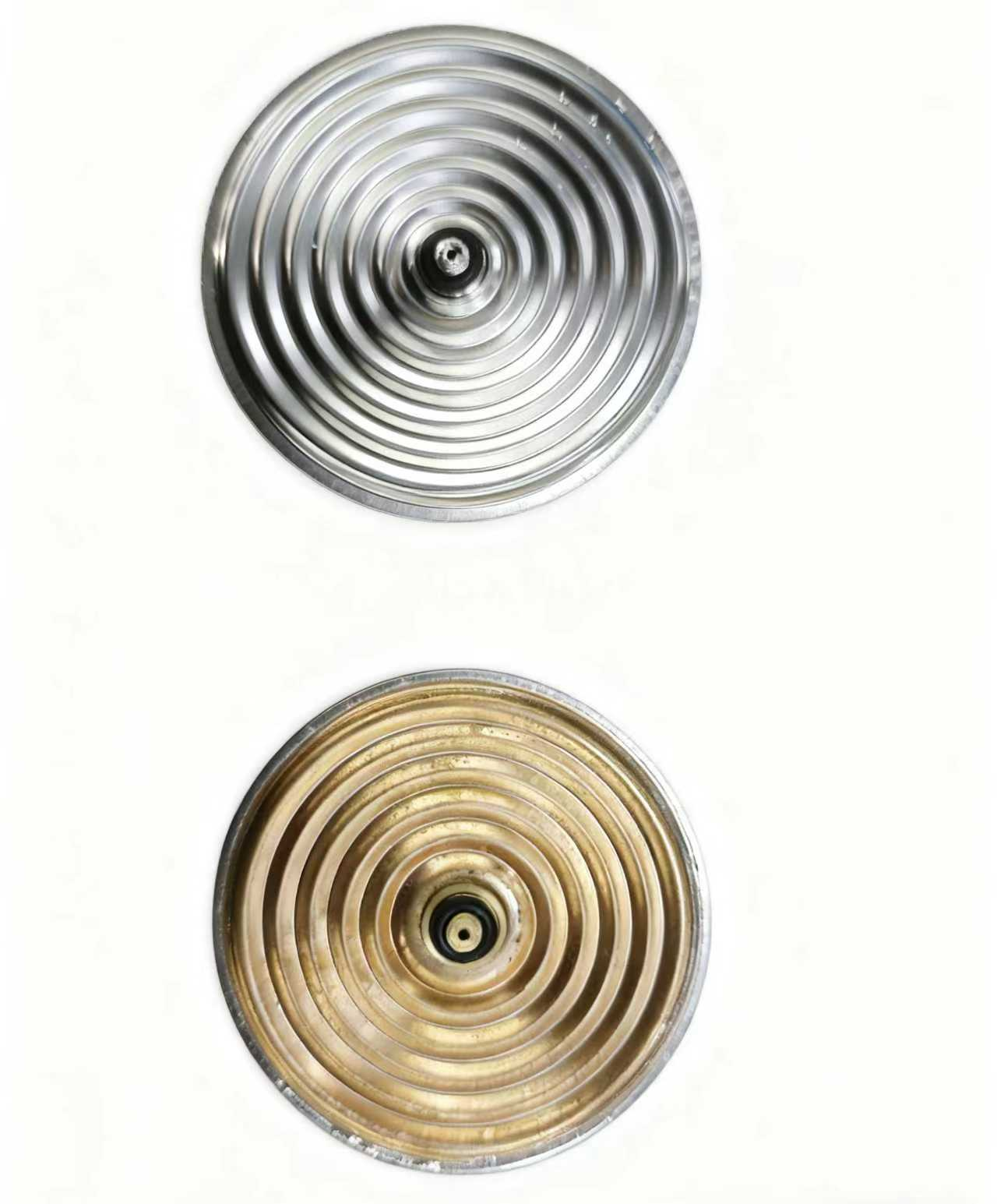

Ang diaphragm plate ay karaniwang gawa sa mga metal na lumalaban sa kaagnasan tulad ng hindi kinakalawang na asero, tantalum, o hastelloy alloy, o mga non-metal na materyales tulad ng polytetrafluoroethylene (PTFE) coating. Ang kapal nito ay 0.03 lamang - 0.1mm, at maaari itong sumailalim sa nababanat na pagpapapangit sa ilalim ng presyon.

Paghiwalay ng lukab:

Ang dayapragm at ang instrumento ng pabahay ay bumubuo ng isang selyadong lukab, na napuno ng mga mababang likido na likido tulad ng langis ng silicone at langis ng fluorine bilang daluyan ng paghahatid ng presyon. Ang pagpuno ng likido ay dapat magkaroon ng pagkawalang -kilos ng kemikal, isang mababang punto ng pagyeyelo at isang mataas na punto ng kumukulo upang umangkop sa matinding mga kapaligiran sa temperatura.

Mekanismo ng paghahatid:

Ang pagpapapangit ng dayapragm ay nagtutulak ng mekanismo ng pag -link o sistema ng capillary sa loob ng silid, na nagpapadala ng pag -aalis sa set ng gear, at sa huli ay i -convert ito sa pag -ikot ng dial pointer. Ang ilang mga modelo ay nilagyan ng isang aparato sa kabayaran sa temperatura, na maaaring matanggal ang impluwensya ng mga pagkakaiba sa temperatura ng kapaligiran sa pagsukat.

Proseso ng Trabaho:

Medium Pressure → Diaphragm Deformation → Hydraulic Filling Conduction → Mechanical Transmission Amplification → Pagbasa ng Pointer

Karaniwang mga senaryo ng aplikasyon:

· Malakas na kinakaing unti -unting media: tulad ng sulfuric acid at likidong mga pipeline ng klorin (tantalum material diaphragms PTFE coating ay kailangang mapili).

· Mga Kinakailangan sa Mataas na Kalinisan: Food-grade Dairy Product Filling Line (gamit ang makintab na hindi kinakalawang na asero na dayapragms upang maiwasan ang paglaki ng microbial).

· High-viscosity fluid: Petroleum Asphalt Storage Tank (Nilagyan ng Capillary Extension Type Diaphragm Sealing System).

Mga parameter ng pagpili ：

Ang diaphragm pressure gauge, sa pamamagitan ng makabagong disenyo ng paghihiwalay, ay nagpapalawak ng hangganan ng pagsukat ng presyon sa malupit na kinakaing unti -unti at lubos na mapanganib na mga kondisyon sa pagtatrabaho. Sa pagbuo ng mga bagong materyales at intelihenteng teknolohiya ng sensing, ang "kakayahang umangkop upang malampasan ang mahigpit" na instrumento ay magpapatuloy upang mapangalagaan ang ligtas at mahusay na operasyon ng mga modernong industriya. Ang tamang pagpili at pagpapanatili ay hindi lamang nagpapalawak ng buhay ng serbisyo ng instrumento ngunit nagbibigay din ng maaasahang suporta sa data para sa mga proseso ng paggawa.
