Ano ang pagsabog-proof electric contact pressure gauge?

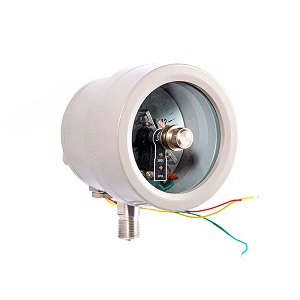

Pagsabog-Proof Electric contact pressure gauge
In environments where there are explosive gases or dusts (such as in the petroleum, chemical, and coal mining industries), the explosion-proof performance of pressure monitoring equipment directly affects production safety.The explosion-proof electrical contact pressure gauge, as a key instrument with both pressure measurement and signal control functions, requires particularly careful selection of its model, structural design, and material selection.Today, we will introduce to you in detail the core information of Ang "Guardian-Proof Guardian" na ito, na tumutulong sa iyo na gumawa ng tumpak na mga pagpipilian para sa mga sitwasyong pang-industriya.

1, Model Interpretation: Pag -unawa sa mga pangunahing mga parameter mula sa code

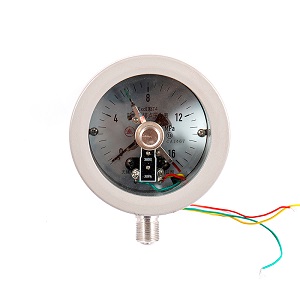

· Ang modelo ng isang flameproof electrical contact pressure gauge ay karaniwang may kasamang mga pangunahing impormasyon tulad ng pagsabog-patunay na rating, istruktura form, katumpakan na grado, at saklaw ng pagsukat.Take ang karaniwang ginagamit na "YXB-100" bilang isang halimbawa:

Y: Pressure guage

X: Electric contact

B: Uri ng patunay na pagsabog

100: diameter ng dial

· Mga pangunahing kadahilanan sa pagpili: Ang rating ng pagsabog-patunay ay dapat tumugma sa kapaligiran ng paggamit (halimbawa, ang klase ng IIB ay angkop para sa propane, ethylene, atbp, habang ang klase ng IIC ay angkop para sa mas mapanganib na mga gas tulad ng hydrogen, acetylene, atbp.), At ang pangkat ng temperatura (T4 ay nagpapahiwatig na ang maximum na temperatura ng ibabaw ng instrumento ay ≤ 135 ℃) ay dapat matugunan ang mga kinakailangan sa temperatura ng kapaligiran.

2, Structural Disassembly: Tatlong pangunahing sangkap Tinitiyak ang proteksyon at pag -andar ng pagsabog
Ang istraktura ng flameproof electrical contact pressure gauge ay nakasentro sa paligid ng dalawang pangunahing disenyo: "flameproof explosion-proof" at "electrical signal control". Pangunahin itong nahahati sa tatlong bahagi:

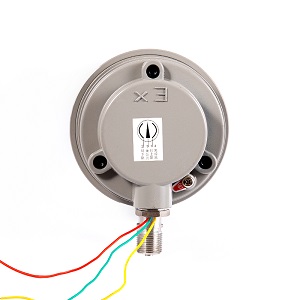

· Kaso-pagsabog-patunay na kaso: Ang "kaligtasan ng proteksyon ng kaligtasan" ng instrumento ay nagpatibay ng isang selyadong disenyo. Kahit na ang mga sparks ay nabuo sa loob dahil sa isang kasalanan, maaari silang mai -block ng shell at hindi mag -aapoy sa paputok na pinaghalong sa labas. Kasabay nito, ang shell ay nilagyan ng isang istraktura ng kaluwagan ng presyon upang maiwasan ang pagkalagot na sanhi ng labis na panloob na presyon.

· Mekanismo ng Pagsukat: Ang pangunahing sangkap ay isang tubo ng tagsibol (tulad ng haluang metal na tanso o hindi kinakalawang na asero spring tube). Kapag ang sinusukat na daluyan ay pumapasok sa spring tube, ang mga deform ng spring tube dahil sa presyon at sumailalim sa pagpapapangit. Ang pagpapapangit na ito ay ipinapadala sa pamamagitan ng pagkonekta ng mga rod at mekanismo ng paghahatid ng gear upang paikutin ang pointer, sa gayon nakakamit ang indikasyon ng presyon.

· Device ng contact ng elektrikal: Binubuo ito ng tatlong mga de -koryenteng contact (karaniwang mga contact na haluang metal na may mahusay na conductivity at mataas na paglaban ng pagsusuot), at ang pointer ay nilagyan ng isang palipat -lipat na contact na maaaring maiayos.Kapag ang presyon ay umabot sa itinakdang halaga, ang paglipat ng contact ay nakikipag -ugnay sa kaukulang nakatigil na contact, at isang signal ng switch ng output (tulad ng isang alarma o pagsisimula/paghinto ng bomba ng bomba) ay nabuo upang makamit ang awtomatikong kontrol ng presyon.

3, Pagpili ng materyal: Ang iba't ibang mga sangkap ay angkop para sa iba't ibang mga kondisyon sa pagtatrabaho.
Tinutukoy ng materyal ang paglaban ng kaagnasan, paglaban sa mataas na temperatura at buhay ng serbisyo ng instrumento. Kinakailangan na piliin ang materyal batay sa sinusukat na daluyan (tulad ng mga kinakaing unti-unting likido, mga gas na may mataas na temperatura) at mga kondisyon sa kapaligiran ：

· Materyal ng Shell:
Cast Iron: Mababang Gastos, angkop para sa mga hindi nakakaugnay at tuyo na pangkalahatang pagsabog-patunay na mga kapaligiran;
Hindi kinakalawang na asero (304/316): Lumalaban sa mga acid at alkalis, na angkop para sa mga kapaligiran na may malakas na kaagnasan tulad ng kemikal na engineering at mga aplikasyon sa dagat.

· Materyal ng elemento ng pagsukat (spring tube):
Copper alloy (tulad ng lata tanso): Angkop para sa pagsukat ng mga di-nakakaalam na gas at likido (tulad ng hangin at tubig), na may limitasyong temperatura ng ≤ 100 ℃.

Hindi kinakalawang na asero (304/316L): Nagpapakita ng higit na mahusay na paglaban sa kaagnasan at paglaban ng init, na ginagawang angkop para sa pagsukat ng corrosive media (tulad ng hydrochloric acid, sulfuric acid) o high-temperatura media (temperatura ≤ 200 ℃).

· Electro-pneumatic contact material:
Silver Alloys (tulad ng Silver-Cadmium Alloy, Silver-Nickel Alloy); Napakahusay na conductivity, mababang contact wear, matagal na naaangkop na habang-buhay, at may kakayahang madalas na operasyon ng signal on-off.

· Materyal ng Sealing:
Nitrile goma: lumalaban sa langis at karaniwang mga solvent, na angkop para sa media na batay sa langis.
Fluorine Rubber: Lumalaban sa malakas na kaagnasan at mataas na temperatura (≤ 200 ℃), na angkop para sa mga aplikasyon na kinasasangkutan ng mga malakas na sangkap o mga kondisyon na may mataas na temperatura.

Buod:
Ang pagpili ng pagsabog-patunay na contact na elektrikal Mga gauge ng presyon Nangangailangan ng "pag-aayos sa tiyak na sitwasyon": Una, alamin ang antas ng pagsabog-patunay at pangkat ng temperatura batay sa kapaligiran. Pagkatapos, piliin ang elemento ng pagsukat at ang materyal ng pabahay ayon sa sinusukat na daluyan. Sa wakas, i -lock ang elemento ng pagsukat at ang materyal ng pabahay sa pamamagitan ng mga parameter ng modelo. Sa wakas, matukoy ang tumpak na mga pagtutukoy sa pamamagitan ng mga parameter ng modelo. Ang pag -master ng pangunahing lohika ng modelo, istraktura, at materyal ay mahalaga upang makamit ang ligtas at matatag na pagsubaybay sa presyon at kontrol sa mga mapanganib na pang -industriya na kapaligiran.

Kung mayroon kang anumang mga tiyak na katanungan tungkol sa pagpili batay sa mga tiyak na kondisyon sa pagtatrabaho, mangyaring huwag mag -iwan ng mensahe sa backend. Bibigyan ka namin ng mga target na mungkahi! $
