Ilan ang mga uri ng mga gauge ng presyon?

Mechanical Manometer

1.Spring Tube Pressure Gauge
Ito ay isa sa mga pinaka -karaniwang ginagamit na mekanikal Mga gauge ng presyon . Ang spring tube nito ay karaniwang nasa anyo ng isang hugis-c-shaped tube, disc spring tube o spiral tube, atbp. Ang spring tube pressure gauge ay may isang simpleng istraktura at maaasahang pagganap. Ito ay angkop para sa pagsukat ng presyon ng mga likido, gas o mga singaw na hindi sumabog, huwag mag -crystallize, huwag palakasin, at walang kinakaing unti -unting epekto sa mga haluang tanso at tanso. Malawakang ginagamit ito sa mga kagawaran tulad ng makinarya, petrolyo, industriya ng kemikal, metalurhiya, pagmimina, at kapangyarihan. Halimbawa, sa mga pipeline ng langis, ang mga gauge ng presyon ng spring tube ay maaaring masubaybayan ang presyon ng langis sa loob ng pipeline sa totoong oras, tinitiyak ang kaligtasan at katatagan ng transportasyon ng langis.

2.Diaphragm presyon ng presyon
Sukatin ang presyon sa pamamagitan ng paggamit ng pagpapapangit ng dayapragm sa ilalim ng pagkilos ng presyon.Ang diaphragm pressure gauge ay may mahusay na labis na paglaban at mataas na kawastuhan, ngunit ang pagkabigla nito at ang paglaban sa epekto ay bahagyang mas mababa. Maaari itong pumili ng iba't ibang mga materyales na dayapragm ayon sa iba't ibang sinusukat na media, at maaaring magamit upang masukat ang presyon o micro-positibo at negatibong panggigipit ng tiyak na kinakaing unti-unti, hindi crystalline o non-embous fluid media. Halimbawa, sa paggawa ng kemikal, ginagamit ito upang masukat ang presyon ng mga kinakaing unti -unting likido.

3.Capsule Pressure Gauge
Ang elemento na sensitibo sa presyon ay binubuo ng dalawang pabilog na hugis na mga diaphragms na pinagsama. Ginagamit ito upang masukat ang napakaliit na panggigipit at samakatuwid ay kilala rin bilang isang micro-pressure gauge.Ito ay karaniwang ginagamit sa mga kagamitan sa gas at mga pipeline ng gas, pati na rin sa air conditioning ventilation, gas pipelines at iba pang kagamitan, para sa pagsukat ng micro-pressure at negatibong presyon na hindi corrode tanso.Para sa halimbawa, sa mga metro ng gasolina, ang mga gasolina ng gasolina.

4.Bourdon-tube pressure gauge
Gamit ang isang spring tube bilang ang nababanat na elemento, tumutugon ito nang sensitibo sa mga pagbabago sa presyon. Kapag ang sinusukat na presyon ay kumikilos sa mga bellows, ang mga bellows ay sumasailalim sa nababanat na pagpapapangit. Ang pagpapapangit na ito ay pinalakas at ipinadala sa pamamagitan ng panloob na mekanismo ng paghahatid, na nagiging sanhi ng pag -ikot ng pointer sa dial, sa gayon ay direktang sumasalamin sa laki ng sinusukat na presyon. Maaari itong magamit sa mga sitwasyon kung saan ang mga pagbabago sa presyon ay makabuluhan o mabilis na tugon ay kinakailangan.

Digital Manometer

1.Resistance strain digital pressure gauge
Ang nababanat na pagpapapangit na dulot ng presyon ay na -convert sa mga pagbabago sa paglaban sa pamamagitan ng mga gauge ng paglaban. Pagkatapos, ang mga pagbabago sa paglaban ay nabago sa boltahe o kasalukuyang mga signal sa pamamagitan ng pagsukat circuit. Matapos ang pagpapalakas, pag -convert ng A/D at iba pang pagproseso, ang halaga ng presyon ay ipinapakita sa digital form.High katumpakan at mahusay na katatagan, na malawakang ginagamit sa kontrol ng pang -industriya, pagsukat sa laboratoryo at iba pang mga larangan.

2.Capacitive digital pressure gauge
Ang presyon ay na -convert sa mga pagbabago sa kapasidad sa pamamagitan ng paggamit ng isang kapasidad sensor, at ang presyon ay sinusukat sa pamamagitan ng pagsukat ng mga pagbabago sa kapasidad. Ito ay may mataas na sensitivity at resolusyon, at angkop para sa mga aplikasyon na may napakataas na mga kinakailangan sa pagsukat, tulad ng sa larangan ng juntai aviation at katumpakan na instrumento sa paggawa.

3.Piezoelectric digital pressure gauge
Batay sa piezoelectric na epekto, kapag ang presyon ay inilalapat sa materyal na piezoelectric, bubuo ang mga singil, at ang laki ng mga singil ay proporsyonal sa presyon. Matapos ang pagpapalakas at pagproseso, ang mga halaga ng presyon ay ipinapakita sa digital form, at madalas itong ginagamit para sa pagsukat ng pabago -bagong presyon, tulad ng sa pagsubok ng transmiter, mga eksperimento sa epekto, at iba pang mga sitwasyon.

Pagkakaiba -iba ng sukat ng presyon

1.Liquid na haligi ng pagkakaiba -iba ng presyon ng presyon
Ang pagkakaiba sa pagitan ng dalawang panggigipit ay makikita sa taas ng likido sa U-shaped tube. Ang istraktura ay simple at ang kawastuhan ay mataas. Madalas itong ginagamit sa mga laboratoryo o maliliit na sistema.

2.Diaphragm Uri ng pagkakaiba -iba ng presyon ng presyon
Sa pamamagitan ng paggamit ng pagpapapangit ng dayapragm sa ilalim ng pagkakaiba ng presyon sa magkabilang panig, maaaring masukat ang presyon ng pagkakaiba -iba. Ang pamamaraang ito ay may mahusay na pagkakasunud -sunod at katatagan at malawakang ginagamit sa mga pang -industriya na proseso para sa pagsukat ng daloy, pagsukat ng antas ng likido.

3.bellows Uri ng pagkakaiba -iba ng presyon ng presyon
Gamit ang isang bellows bilang sensitibong elemento, ang saklaw ng pagsukat ng presyon ng pagkakaiba ay malawak, at maaari itong mailapat sa pagsukat ng pagkakaiba -iba ng presyon sa iba't ibang mga antas ng presyon.

Espesyal na Operating Condition Pressure Gauge

1.Shock-Proof Pressure Gauge
Ginagamit ito upang masukat ang presyon ng mga gas o likido na hindi nakakaugnay sa mga haluang metal na tanso at tanso, hindi nagpapaliwanag, huwag mag-crystallize, at hindi umuusbong. Maaari itong gumana nang normal sa mga makina o kagamitan na sumailalim sa matinding panginginig ng boses.Para sa halimbawa, sa mga kagamitan tulad ng kongkreto na paghahalo ng mga makina sa mga proyekto ng konstruksyon at mga panginginig ng boses na ginagamit sa mga operasyon ng pagmimina, ang mga gauge na lumalaban sa shock ay maaaring tumpak na masukat ang presyon.

2.diaphragm manometer
Upang matugunan ang mga kinakailangan ng pagsukat ng presyon ng media na may malakas na kaagnasan, mataas na temperatura, mataas na lagkit, madaling pagkikristal, madaling solidification at pagkakaroon ng mga lumulutang na solido, isang sistema na binubuo ng isang isolator at isang pangkalahatang-layunin na instrumento ng presyon ay pinagtibay. Sa mga industriya ng kemikal at parmasyutiko, ginagamit ito upang masukat ang presyon ng media na may malakas na kaagnasan, tulad ng sulfuric acid at hydrochloric acid.

3.Electric-contact pressure gauge
Bilang karagdagan sa pagsukat ng presyon, maaari rin itong makamit ang control control at alarm function sa pamamagitan ng pagtatakda ng mga de -koryenteng contact. Kapag ang presyon ay umabot sa set sa itaas o mas mababang limitasyon, ang mga de -koryenteng contact ay magsasara o magbubukas, na nag -trigger ng kaukulang signal ng control o alarm aparato. Madalas itong ginagamit sa pagsukat ng control ng pipeline ng sunog upang makontrol ang pagsisimula at paghinto ng mga pump ng apoy, pati na rin sa ilang mga proseso ng produksyon ng industriya na nangangailangan ng awtomatikong kontrol ng presyon.

4.Oxygen Pressure Gauge
Ito ay partikular na idinisenyo para sa pagsukat ng presyon ng oxygen. Dahil ang oxygen ay maaaring magpainit, mag -apoy at kahit na sumabog kapag halo -halong may grasa, ang gauge ng presyon ng oxygen ay dapat na ganap na walang langis sa parehong operasyon at pagkakalibrate. Sa panahon ng proseso ng pagkakalibrate, ang isang separator ng tubig ay karaniwang idinagdag, o isang bomba ng presyon ng tubig ay ginagamit para sa pagkakalibrate.

5.Refrigerant Pressure Gauge
Angkop para sa media na may mababang temperatura o para sa mga espesyal na media tulad ng mga ref (freon) o ammonia, at inilalapat sa mga kagamitan tulad ng mga air conditioner, refrigerator, at mga chiller ng tubig.

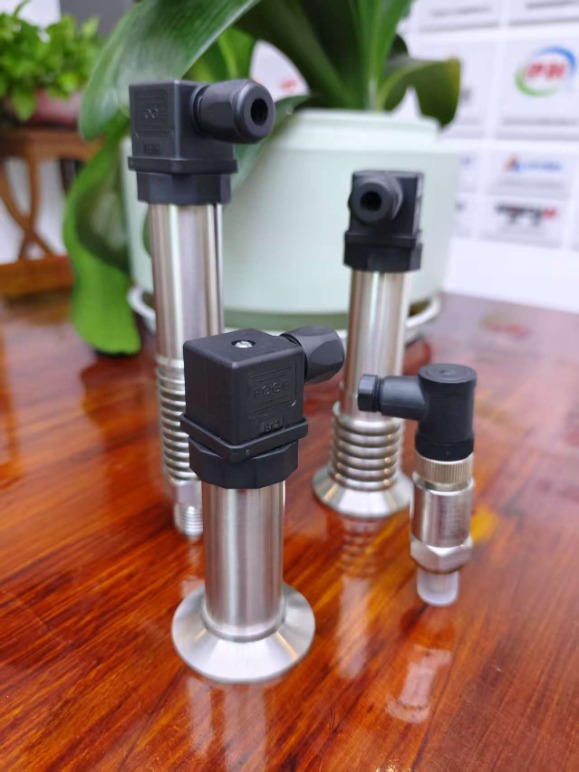

Ang iba pang mga produkto ng uri ng gauge ng presyon ay may kasamang marami, marami pa, tulad ng mga intelihenteng digital na gauge ng presyon, electromagnetic flowmeter, vortex flowmeters, radar level meters, ultrasonic level meters, immersion level meters, pressure transmiters, temperatura sensor, at iba pa.
