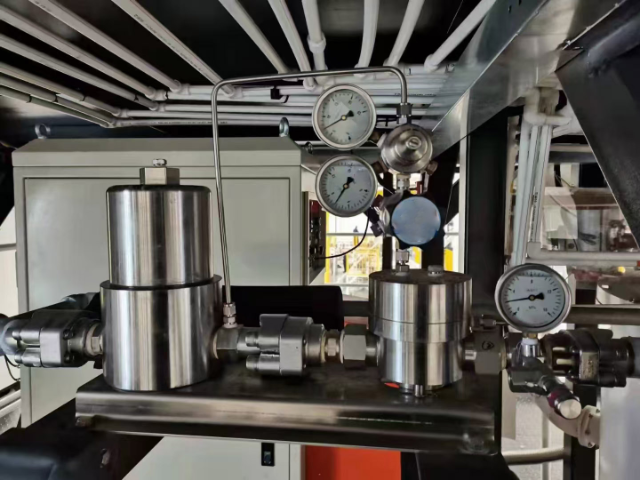

Pressure Gauge: Isang komprehensibong interpretasyon mula sa mga detalye ng konstruksyon hanggang sa mekanismo ng operasyon

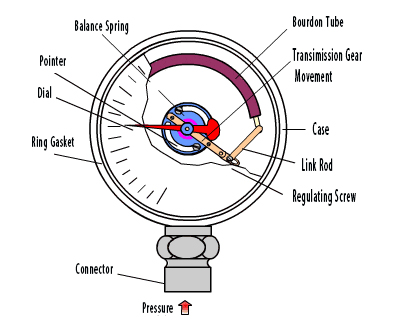

1. Pangunahing istraktura ng gauge ng presyon

01 nababanat na sensitibong elemento

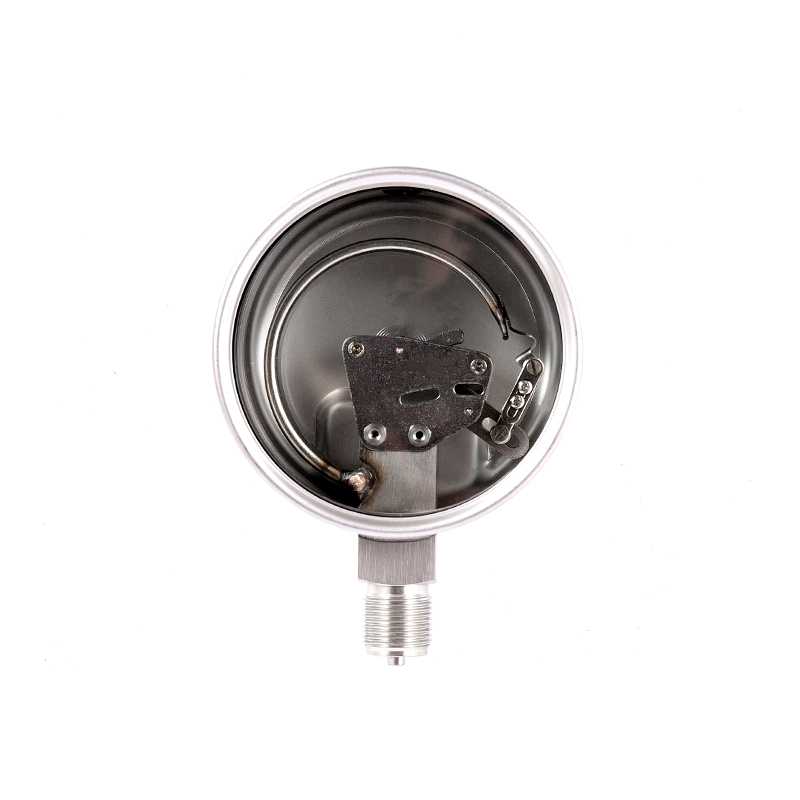

· Bourdon Tube: Ang pinaka-karaniwang nababanat na elemento, ito ay nasa anyo ng isang C-hugis, spiral o helical na hugis, at gawa sa haluang metal o hindi kinakalawang na asero. Kapag ang interior ay nasa ilalim ng presyon, ang tubo ng Bourdon ay papalawak sa labas, na nagiging sanhi ng pag -ikot ng pointer.
· Diaphragm: Ginamit para sa pagsukat ng mababang presyon at kaagnasan meduim, na gawa sa metal o goma na magbabago pagkatapos maapektuhan ng presyon.
· Mga Bellows: Angkop para sa pagsukat ng napakaliit na mga panggigipit, na may malaking pagpapapangit at mataas na sensitivity.

02 Transimission Gear
· Link Rod: Ikonekta ang mga nababanat na elemento at mekanismo ng gear upang maipadala ang paglilipat ng pagpapapangit.
· Gear na hugis ng tagahanga: Nag-convert ng linear na paggalaw sa pag-ikot ng paggalaw at pinalakas ang anggulo ng pagpapalihis ng pointer.
· Maliit na gear: Meshes na may gear ng sektor at hinihimok ang pointer shaft upang paikutin.

03 nagpapahiwatig ng aparato
· Pointer: Ipinapakita ang kasalukuyang halaga ng presyon at karaniwang ginagamit kasabay ng dial.
· Dial: Nagpapahiwatig ng mga yunit ng presyon (MPa, bar, psi, atbp.), At ang iba't ibang mga saklaw ng pagsukat ay tumutugma sa iba't ibang mga saklaw ng scale.

04 Shell at pagkonekta ng mga sangkap
· Kaso: Pinoprotektahan ang panloob na mekanismo. Ang materyal ay alinman sa plastik, hindi kinakalawang na asero o haluang metal na aluminyo. Ang ilang mga shock-resistant Mga gauge ng presyon ay napuno ng langis (tulad ng langis ng silicone o gliserin) sa loob upang mabawasan ang panginginig ng boses.
· Koneksyon: Ginagamit ito upang ikonekta ang nasubok na system. Kasama sa mga karaniwang pamantayan ng thread ang G1/2, NPT, BSP, atbp.


2. Ang prinsipyo ng pagtatrabaho ng gauge ng presyon

01 pagpapalaganap ng presyon
· Ang sinusukat na daluyan (gas o likido) ay pumapasok sa sukat ng presyon sa pamamagitan ng interface at kumikilos sa nababanat na elemento (tulad ng Bourdon tube, dayapragm o bellows).

02 nababanat na pagpapapangit ng elemento
· Uri ng Bourdon Tube: Habang tumataas ang presyon, ang Bourdon Tube ay unti-unting dumiretso (sa kaso ng isang hugis na tubo) o nagpapalawak (sa kaso ng isang spiral tube) dahil sa panloob na presyon, na nagreresulta sa pag-aalis.
· Uri ng Diaphragm: Ang presyon ay nagiging sanhi ng sentro ng dayapragm na sumailalim sa baluktot na pagpapapangit, at ang pag -aalis ay nag -iiba sa presyon.
· Uri ng Bollows: pagpapalawak at pag -urong ng axial, na angkop para sa pagsukat ng napakaliit na panggigipit.

03 Mekanikal na pagpapadala ng paghahatid
Ang bahagyang pagpapapangit ng nababanat na elemento ay ipinadala sa pamamagitan ng mekanismo ng pag -link sa gear ng sektor, na pagkatapos ay nagtutulak ng maliit na gear upang paikutin at maging sanhi ng pag -alis ng pointer. Ang pag -andar ng sistema ng mekanismo ng paghahatid ng gear ay upang palakasin ang pag -aalis, na nagbibigay -daan sa pointer upang malinaw na ipahiwatig ang halaga ng presyon.

04 Pointer Indikasyon
Ang pointer ay gumagalaw sa dial at tumuturo sa kaukulang halaga ng presyon. Halimbawa:
· Kapag ang presyon ay 0, ang pointer ay dapat ituro sa marka na "0" (kung hindi tumpak, kinakailangan ang pag -aayos ng zero).
· Kapag tumataas ang presyon para sa pagbuo ng kalamnan, ang pointer ay umiikot sa sunud -sunod, na nagpapahiwatig ng kasalukuyang halaga ng presyon.

05 Return-to-Zero Mekanismo
Kapag pinakawalan ang presyon, ang nababanat na elemento ay bumalik sa orihinal na estado nito, at ang pointer ay gumagalaw pabalik sa zero na posisyon sa ilalim ng pagkilos ng hairspring (o tagsibol).


3. Ginagawa ang prinsipyo ng mga espesyal na uri ng mga gauge ng presyon
01 gauge ng presyon ng shock-proof
· Panloob na pagpuno ng langis (langis ng silicone o gliserin) upang mabawasan ang epekto sa pointer sa panahon ng panginginig ng boses
· Angkop para sa mga kapaligiran ng panginginig ng boses tulad ng makinarya ng haydroliko at compressor

02 Gauge ng Pressure Pressure
· Paggamit ng isang dalawahang Bourdon tube o dalawahang dayapragm na istraktura, sinusukat nito ang pagkakaiba sa pagitan ng dalawang mapagkukunan ng presyon.
· Ginamit para sa pagsubaybay sa filter, daloy ng metro, at iba pang mga kaugnay na aplikasyon.

03 digital pressure gauge
· Gumamit ng mga sensor ng presyon (tulad ng piezoresistive o capacitive) upang mai -convert ang mga signal ng presyon sa mga signal ng elektrikal, na pagkatapos ay naproseso at ipinapakita nang digital.
· Maaari itong mag-output ng mga signal ng 4-20mA o RS485, na angkop para sa awtomatikong kontrol.

4.Summarize

· Mekanikal na Gauge Pressure: Batay sa pagpapapangit ng nababanat na elemento na sinamahan ng pag -ikot ng gear, mayroon itong isang simpleng istraktura at madaling mapanatili.
· Electronic Pressure Gauge: Sensor Digital Display, Mataas na Katumpakan, May kakayahang Remote Data Transmission
· Mga Pamantayan sa Pagpili: Piliin ang naaangkop na uri batay sa daluyan, saklaw ng presyon, at kapaligiran (panginginig ng boses, kaagnasan).

Bagaman maliit ang gauge ng presyon, mahalaga ito sa kaligtasan sa industriya. Ang tamang paggamit at pagpapanatili ay maaaring matiyak ang pangmatagalang operasyon na matatag. $
