Ang "pagkakaugnay na ugnayan" sa pagitan ng daloy at presyon ng isang mahalagang kumbinasyon sa pagsukat sa industriya

Ang mga daloy ng metro at manometer ay malapit na nauugnay sa pang -industriya na pagsukat at mga sistema ng kontrol, higit sa lahat sa pamamagitan ng mga prinsipyo ng mga mekanika ng likido at praktikal na mga sitwasyon ng aplikasyon. Ang mga sumusunod ay ang pangunahing koneksyon at mga pakikipagtulungan sa pagitan nila.

Ang ugnayan ng mga prinsipyo ng pagsukat
· Equation ng Bernoulli: Maraming mga daloy ng metro (tulad ng mga orifice plate, venturi tubes, pagkakaiba -iba ng daloy ng daloy ng presyon) Kalkulahin ang rate ng daloy nang hindi direkta sa pamamagitan ng pagsukat ng pagkakaiba ng presyon ng likido. Mga gauge ng presyon Magbigay ng mahalagang pagkakaiba sa presyon o static na data ng presyon sa naturang mga sitwasyon.
· Ang mga katangian ng likido ay umaasa: Ang ugnayan sa pagitan ng rate ng daloy at presyon ay naiimpluwensyahan ng mga kadahilanan tulad ng density ng likido at lagkit. Kinakailangan na pagsamahin ang data ng presyon upang iwasto ang pagsukat ng daloy (halimbawa, ang rate ng daloy ng gas ay makabuluhang naapektuhan ng mga pagbabago sa presyon).

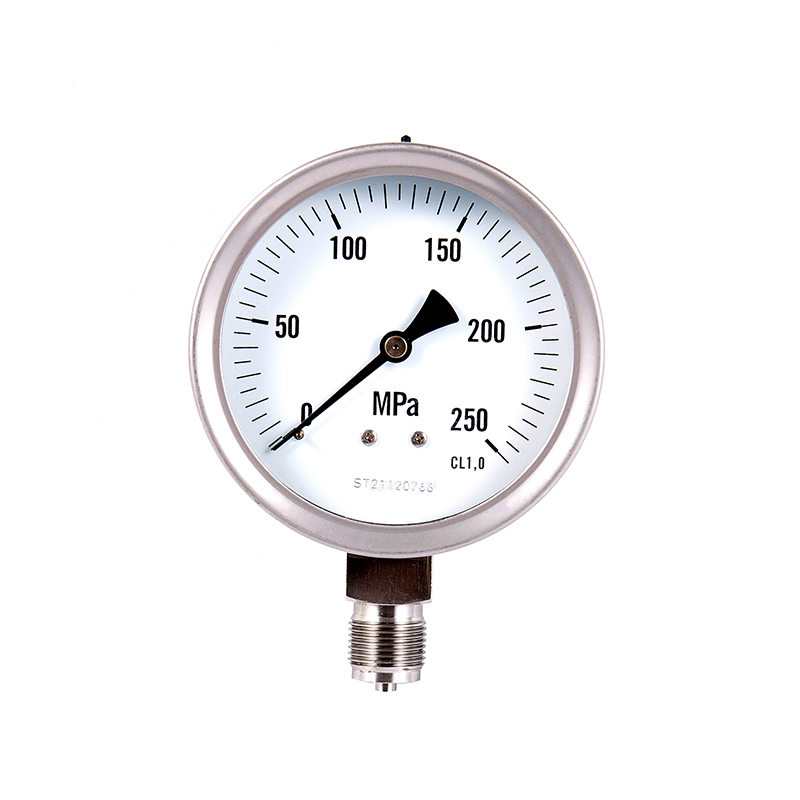

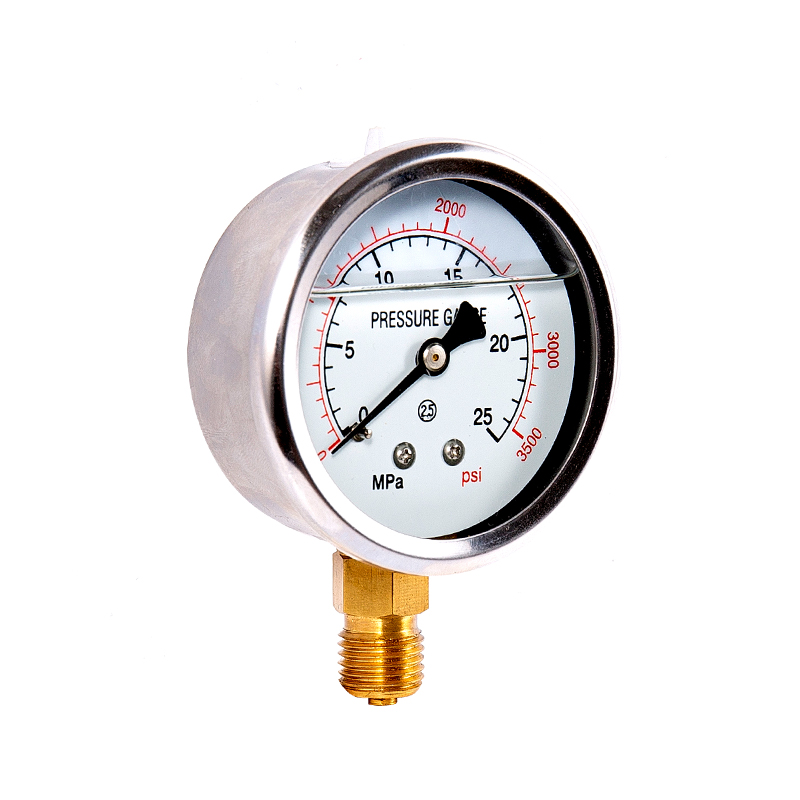

Manometer

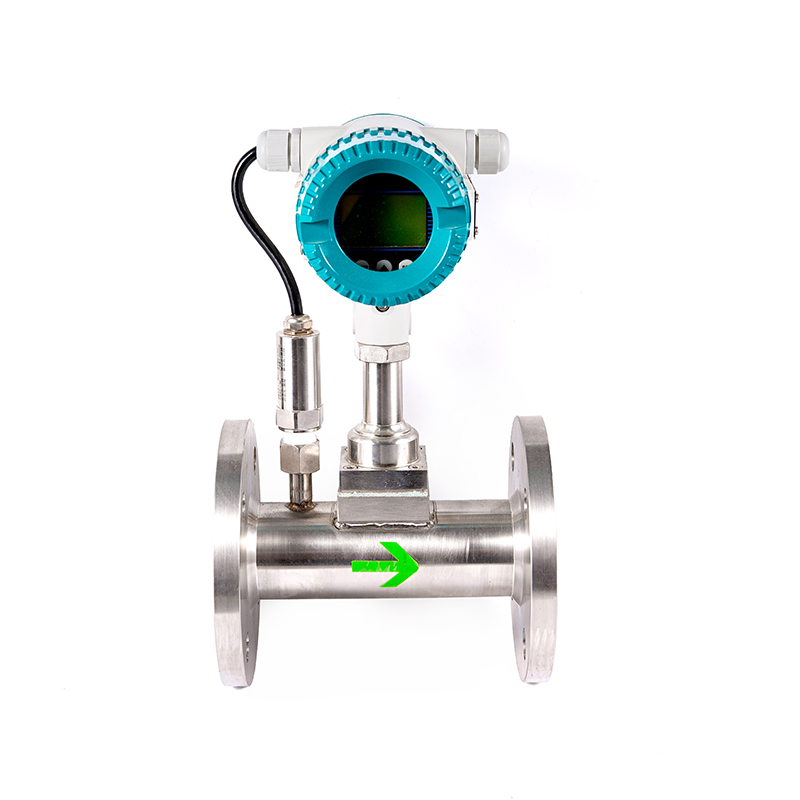

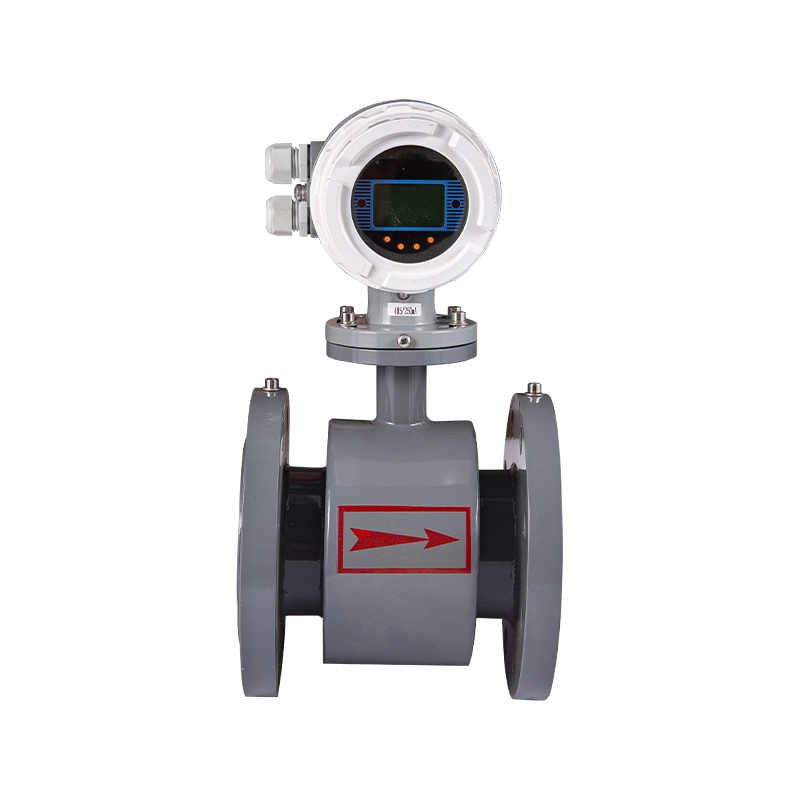

Flowmeters

Pagsubaybay at kontrol ng system
· Proseso ng katatagan: Sinusubaybayan ng presyon ng presyon ang pagbabagu -bago ng presyon sa pipeline. Kung mayroong isang abnormality sa presyon (tulad ng pagbara o pagtagas), ang pagbabasa ng flowmeter ay maaaring maging hindi wasto o magulong.
· Kontrol ng closed-loop: Sa mga pump o valve control system, ang mga signal mula sa flowmeter at presyon ng presyon ay magkakasamang pinapakain pabalik sa magsusupil, na pinapayagan ang kagamitan na ayusin upang mapanatili ang matatag na daloy at presyon (tulad ng isang PID control loop).

Pag -calibrate at kabayaran
· Kompensasyon ng presyon: Para sa mga metro ng daloy ng gas (tulad ng turbine, thermal type), kinakailangan ang data ng presyon para sa pag -convert ng rate ng daloy ng volumetric sa mga karaniwang kondisyon (NM³/H) upang maiwasan ang mga pagkakamali na sanhi ng mga pagkakaiba -iba ng presyon.
· Ang diagnosis ng kasalanan: Ang isang biglaang pagbagsak sa presyon ay maaaring magpahiwatig ng isang pagtagas ng pipeline. Sa puntong ito, ang pagbabasa ng flowmeter ay magiging mataas na mataas. Kinakailangan upang siyasatin ang problema sa pamamagitan ng pagsasama ng data mula sa sukat ng presyon.

Karaniwang mga sitwasyon ng aplikasyon
· Ang pagkakaiba-iba ng presyon ng daloy: Ang rate ng daloy ay kinakalkula nang direkta batay sa mga pagbabasa ng presyon mula sa mataas na presyon (P1) at mga gauge ng presyon ng mababang presyon (P2).
· System ng Pump/Compressor: Ang outlet pressure gauge ay naka -link sa daloy ng metro upang matiyak na ang kagamitan ay nagpapatakbo sa loob ng ligtas na saklaw ng presyon at naghahatid ng inaasahang rate ng daloy.
· Balanse ng Pipeline Network: Sa mga network ng supply ng tubig/ gas supply, ang pamamahagi ng presyon at pamamahagi ng daloy ay kailangang masubaybayan nang sabay -sabay upang ma -optimize ang kahusayan.

Pagpili at pag -install
· Ang koordinasyon ng pagpoposisyon: Ang mga gauge ng presyon ay karaniwang naka -install sa agos at ibaba ng daloy ng metro upang magbigay ng sanggunian na presyon o upang mapatunayan ang katatagan ng pattern ng daloy (tulad ng upang maiwasan ang pagkagambala ng vortex).
· Pagtutugma ng saklaw: Para sa sistema ng mataas na presyon, kailangang mapili ang mga gauge na lumalaban sa presyon. Kasabay nito, ang saklaw ng flowmeter ay dapat masakop ang saklaw ng daloy sa ilalim ng mga pagkakaiba -iba ng presyon.

Buod: Ang mga metro ng daloy at mga gauge ng presyon ay mahalagang pantulong: ang daloy ng metro ay nakatuon sa "dami ng daloy", habang ang presyon ng presyon ay nakatuon sa "pagtulak ng puwersa". Ang kanilang pinagsamang paggamit ay maaaring mapahusay ang pagiging maaasahan ng system, lalo na sa mga dinamikong kondisyon ng operating o mga senaryo ng mataas na katumpakan (tulad ng sa industriya ng kemikal at enerhiya). Sa mga praktikal na aplikasyon, ang data mula sa pareho ay madalas na isinama sa mga sistema ng SCADA o DCS upang paganahin ang komprehensibong pagsusuri at kontrol.
