Ano ang Iba't Ibang Uri ng Pressure Gauges at ang Mga Gamit Nito?

Ang mga pressure gauge ay mahahalagang instrumento sa pagsukat na ginagamit upang subaybayan at kontrolin ang presyon sa mga likido at gas. Sila ay gumaganap ng isang kritikal na papel sa pagtiyak ng kaligtasan, katatagan ng proseso, at pagganap ng kagamitan sa mga industriya tulad ng pagmamanupaktura, enerhiya, mga parmasyutiko, paggamot sa tubig, at HVAC. Ang pagpili ng tamang uri ng pressure gauge ay depende sa mga salik tulad ng pressure range, medium, accuracy requirements, environmental conditions, at installation constraints. Ang pag-unawa sa iba't ibang uri ng pressure gauge at ang mga praktikal na gamit nito ay nakakatulong sa mga operator na maiwasan ang mga pagkabigo ng system, bawasan ang mga gastos sa pagpapanatili, at sumunod sa mga pamantayan sa kaligtasan.

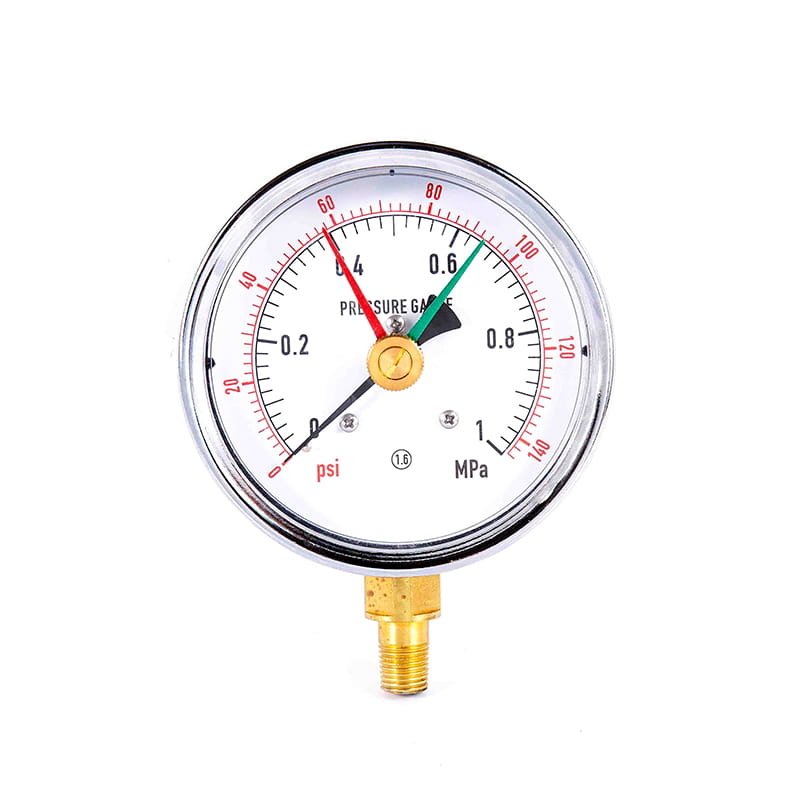

Bourdon Tube Pressure Gauges

Ang mga gauge ng presyon ng tubo ng Bourdon ay ang pinakamalawak na ginagamit na mga panukat ng presyon ng makina. Gumagana ang mga ito gamit ang isang curved metal tube na tumutuwid kapag tumataas ang panloob na presyon. Ang paggalaw na ito ay ipinapadala sa pamamagitan ng isang linkage sa isang pointer na nagpapakita ng presyon sa isang dial. Ang kanilang simpleng disenyo ay ginagawa silang maaasahan, matipid, at angkop para sa malawak na hanay ng mga aplikasyon.

Mga Karaniwang Aplikasyon

• Hydraulic at pneumatic system
• Mga compressor at bomba
• Mga boiler at pressure vessel

Dayapragm Pressure Gauges

Dayapragm mga panukat ng presyon gumamit ng nababaluktot na lamad na lumilihis sa ilalim ng presyon. Ibinubukod ng disenyong ito ang panloob na mekanismo mula sa daluyan ng proseso, na ginagawang perpekto ang mga diaphragm gauge para sa mga corrosive, malapot, o kontaminadong likido. Karaniwang ginagamit ang mga ito kung saan ang pagiging tugma ng media at kalinisan ay mga pangunahing alalahanin.

Mga Key Use Case

• Mga halaman sa pagproseso ng kemikal
• Produksyon ng pagkain at inumin
• Mga sistema ng parmasyutiko at sanitary

Capsule Pressure Gauges

Ang mga capsule pressure gauge ay binubuo ng dalawang manipis na corrugated diaphragm na pinagsama-sama upang bumuo ng isang kapsula. Ang mga ito ay dinisenyo para sa pagsukat ng napakababang presyon, lalo na ang mga presyon ng gas. Ang kanilang mataas na sensitivity ay ginagawang angkop ang mga ito para sa mga aplikasyon kung saan kahit na maliit na pagbabago sa presyon ay dapat na tumpak na matukoy.

Differential Pressure Gauges

Sinusukat ng mga differential pressure gauge ang pagkakaiba sa pagitan ng dalawang pressure point. Sa halip na magpakita ng ganap na presyon, ipinapahiwatig ng mga ito ang pagbaba ng presyon, na mahalaga para sa pagsubaybay sa daloy, kondisyon ng filter, at kahusayan ng system. Ang mga gauge na ito ay malawakang ginagamit sa mga cleanroom, HVAC system, at filtration unit.

Mga Karaniwang Aplikasyon

• Pag-detect ng clogging ng filter
• Pagsukat ng daloy sa mga orifice plate
• Pagsubaybay sa presyon ng malinis na silid

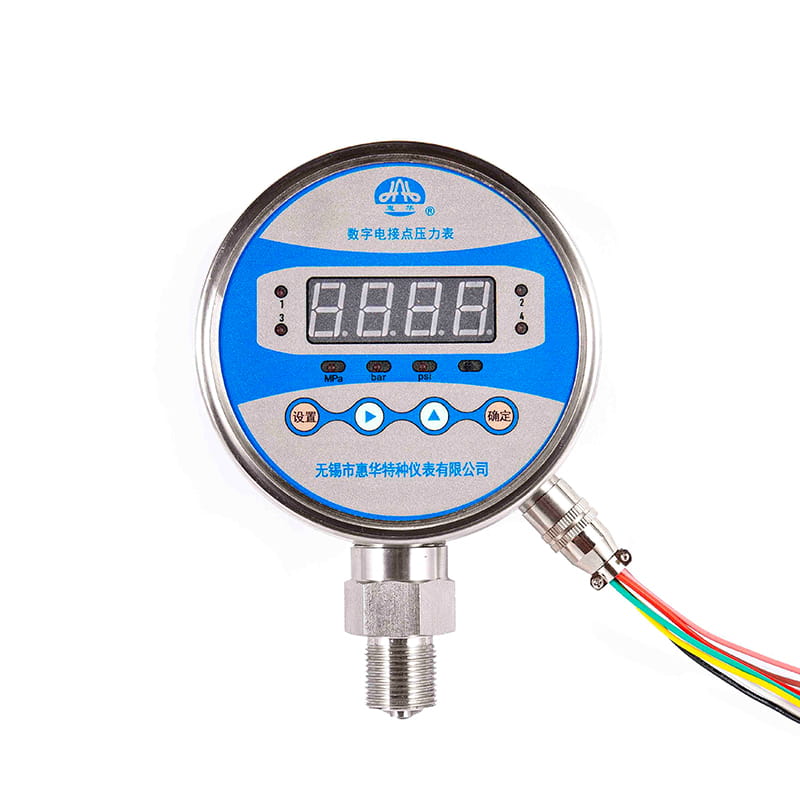

Digital Pressure Gauges

Gumagamit ang mga digital pressure gauge ng mga electronic pressure sensor at display reading sa isang LCD o LED screen. Nag-aalok ang mga ito ng mas mataas na katumpakan, mas mahusay na resolution, at mga karagdagang feature gaya ng pag-log ng data, peak hold, at conversion ng unit. Ang mga digital na gauge ay lalong popular sa mga modernong pang-industriya na kapaligiran kung saan ang katumpakan at traceability ay kritikal.

Ganap na Presyon Gauges

Sinusukat ng mga absolute pressure gauge ang presyon na may kaugnayan sa isang perpektong vacuum kaysa sa atmospheric pressure. Ginagawa nitong perpekto ang mga ito para sa mga application kung saan maaaring makaapekto sa katumpakan ang mga variation ng atmospera. Karaniwang ginagamit ang mga ito sa mga sistema ng vacuum at mga prosesong pang-agham.

Gauge Pressure vs Compound Pressure Gauges

Ang mga gauge pressure gauge ay sumusukat sa pressure na may kaugnayan sa ambient atmospheric pressure at ang pinakakaraniwang uri na makikita sa mga sistemang pang-industriya. Ang mga compound pressure gauge, sa kabilang banda, ay maaaring masukat ang parehong positibong presyon at vacuum, na ginagawang angkop ang mga ito para sa mga system na gumagana sa malawak na hanay ng presyon.

Mga Puno ng Pressure Gauges

Ang mga punong pressure gauge ay naglalaman ng likido, karaniwang glycerin o silicone oil, sa loob ng case. Ang fill ay nagpapababa ng vibration, nagpapababa ng pointer flutter, at nagpapahaba ng buhay ng serbisyo. Ang mga gauge na ito ay partikular na kapaki-pakinabang sa mga kapaligiran na may pulsating pressure o mechanical vibration.

Sanitary Pressure Gauges

Ang mga sanitary pressure gauge ay idinisenyo upang matugunan ang mga mahigpit na pamantayan sa kalinisan. Nagtatampok ang mga ito ng makinis na ibabaw, stainless steel construction, at madaling linisin na mga disenyo. Ang mga panukat na ito ay mahalaga sa mga industriya kung saan ang kontrol sa kontaminasyon ay kritikal.

Paghahambing ng Mga Karaniwang Uri ng Pressure Gauge

Pagpili ng Tamang Pressure Gauge para sa Iyong Aplikasyon

Ang pagpili ng naaangkop na gauge ng presyon ay nangangailangan ng pagsusuri ng operating pressure, media compatibility, mga kondisyon sa kapaligiran, katumpakan ng klase, at paraan ng pag-install. Ang sobrang pagtukoy ay nagpapataas ng gastos, habang ang kulang sa pagtukoy ay maaaring makompromiso ang kaligtasan. Ang pag-unawa kung paano gumagana ang bawat uri ng pressure gauge ay nagbibigay-daan sa mga inhinyero at operator na itugma nang eksakto ang instrumento sa mga kinakailangan ng system.

Konklusyon

Ang mga pressure gauge ay may iba't ibang anyo, bawat isa ay idinisenyo upang tugunan ang mga partikular na hamon sa pagsukat. Mula sa magagaling na Bourdon tube gauge hanggang sa napakatumpak na mga digital na modelo at mga espesyal na disenyo ng diaphragm, ang bawat uri ay may malinaw na tungkulin. Sa pamamagitan ng pag-unawa sa iba't ibang uri ng pressure gauge at mga gamit ng mga ito, matitiyak ng mga user ang maaasahang pagsubaybay sa presyon, pinahusay na kahusayan ng system, at pangmatagalang kaligtasan sa pagpapatakbo.
